Главная страница ✦ Эхолоты ✦ Как работает эхолотВ самых простых словах: электрический
импульс от передатчика преобразуется в звуковую волну в датчике(трансдьюсер) и передается в воду. Когда волна попадает на объект (рыбу, дно, дерево и т.д.) она отражается. Отраженная волна снова попадает в преобразователь, где она трансформируется в электрический сигнал, обрабатывается по заданному алгоритму, и посылается на дисплей. Так как скорость звука в воде постоянна (приблизительно 1440 метров в секунду), промежуток времени между отправкой сигнала и получением эха может быть измерен и по этим данным расстояние до объекта может быть определено. Этот процесс повторяется многократно в течение секунды. Наиболее часто используемая частота волны составляет 200 кГц, также иногда производятся приборы на частоте 83 кГц. Хотя эти частоты находятся в диапазоне ближе к звуковым частотам, они неслышны ни людям, ни рыбе. Как упомянуто ранее, эхолот посылает и принимает сигналы, затем «печатает» эхо на дисплей. Так как это случается много раз в секунду, непрерывная линия идущая поперек дисплея, показывает рисунок дна. Кроме того, на экране отображается сигнал, возвращенный от любого объекта в воде между поверхностью и дном. Зная скорость звука в воде и время, которое требуется для возвращения эха, прибор может показывать глубину и нахождение любой рыбы в воде.
⛵ Возможности эхолота
Хороший эхолот обладает четырьмя важными характеристиками:
1) Мощный передатчик.
2) Эффективный преобразователь (датчик).
3) Чувствительный приемник.
4) Дисплей высокого разрешения.
Все части этой системы должны быть разработаны так, чтобы работать вместе, при любых погодных условиях и критических температурах. Высокая мощность передатчика увеличивает вероятность, что Вы получите эхо на глубоководье или в плохих водных условиях. Это также позволяет Вам видеть мелкие подробности, типа мальков и мелкой структуры дна. Преобразователь не должен только проводить мощный сигнал от передатчика, он также должен преобразовать электрический сигнал в звуковую энергию с наименьшей потерей в мощности сигнала. С другой стороны, он должен чувствовать самое малое эхо от малька или сигнал дна с глубоководья. Приемник имеет дело с чрезвычайно широким диапазоном сигналов. Он должен отличить максимально сильный передаваемый сигнал и слабое эхо, пришедшее от преобразователя. Кроме того, он должен различить объекты находящиеся близко друг к другу, превратив их в разные импульсы для дисплея. Дисплей должен иметь высокое разрешение (вертикальные пиксели) и хороший контраст, чтобы показывать подводный мир детально и четко. Это позволяет видеть мелкую рыбу и подробности дна.
🚤 Частота импульсов
Большинство современных
эхолотов оперирует на частоте 200 кГц, некоторые используют 83 кГц. Есть свои преимущества у каждой частоты, но почти для всех состояний пресной воды и большинства состояний соленой воды, 200 кГц — лучший выбор. Эта частота дает лучшие подробности, работает лучше всего в неглубокой воде и на скорости, и обычно дает меньшее количество «шумовых» и нежелательных отражений. Определение близлежащих подводных объектов, также лучше на частоте 200 кГц. Это способность отобразить две рыбы как два отдельных эха вместо одной «капли» на экране.
Существуют некоторые условия, при которых частота 83 кГц лучше. Как правило, эхолоты, работающие на частоте 83 кГц (при тех же самых условиях и мощности) может проникать более глубоко через воду. Это происходит из-за естественной способности воды поглощать звуковые волны. Скорость поглощения больше для более высоких частот звука, чем для более низких частот. Поэтому 83 кГц эхолоты находят использование в более глубокой соленой воде. Также, преобразователи 83 кГц эхолотов имеют более широкие углы обзора, чем преобразователи 200 кГц эхолотов.

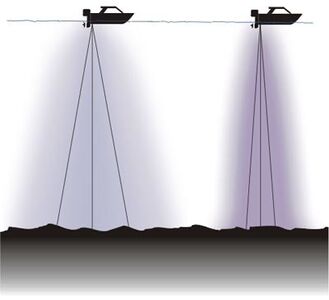

Пример: различие между 200 кГц и 83 кГц:
| 200 kHz | 83 kHz |
| Малые глубины | Большие глубины |
| Узкий конический угол | Широкий конический угол |
| Лучшее определение и разделение целей | Худшее определение и разделение целей |
| Меньшая чувствительность к помехам | Большая чувствительность к помехам |

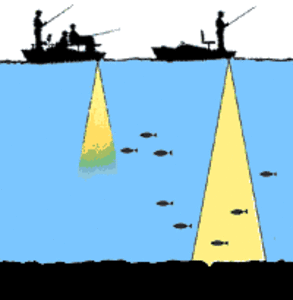

🐠 Как формируется дуга рыбы
Причина, по которой рыба отображается, как дуга на экране эхолота заключается в относительном движении между рыбой и
коническим углом преобразователя при проходе лодки над рыбой. Длина дуги на экране, от одного ее конца до другого — не имеет к размеру рыбы никакого отношения, а всего лишь обозначает время нахождения рыбы в конусе излучаемого акустического сигнала. Как только ведущая кромка конуса попадает на рыбу, пиксель отображается на экране эхолота. Поскольку лодка движется над рыбой, расстояние до нее уменьшается. Это ведет к тому, что каждый следующий пиксель отображается на экране выше предыдущего. Когда центр конуса находится непосредственно над рыбой, первая половина дуги сформирована. Это место — кратчайшее расстояние до рыбы. Так как рыба ближе к лодке, сигнал более сильный, и эта часть дуги самая толстая. Когда лодка уходит от рыбы, расстояние увеличивается и пиксели появляются более глубоко, пока рыба не уйдет из конуса. Если рыба не проходит непосредственно через центр конуса, дуга не будет отображена. Так как рыба находится в конусе не очень долго, не так много пикселей отображают ее на экране, а те что есть, более слабые. Это одна из причин, по которые трудно показать дуги рыбы у поверхности воды. Конический угол слишком узкий для получения дуги.
Это интересно: Рыбы создают одни из наиболее интересных и удивительных эхо-сигналов, какие только бывают. Вы наверняка слышали, что от плавательного пузыря в теле рыбы отражается эхо-сигнал, который в виде метки виден на экране эхолота. Это, правда, поскольку так и есть, но многие виды рыб не имеют плавательного пузыря, и, тем не менее, они также видны на экране эхолота! Как и мы, рыбы в основном состоят из воды, так что от эха было бы мало пользы. Но на теле рыбы есть чешуя, скелет и другие части тела, плотность которых больше плотности воды. Хотя от плавательного пузыря звуковой импульс отражается, наверное, лучше всего, но другие части тела рыбы также вполне способны стать причиной эхо-сигнала.
Помните, необходимо движение между лодкой и рыбой, чтобы была видна дуга. Для этого необходимо двигаться на медленной скорости. Если Вы остановились, то рыбы не будут отображаться арками. Вместо этого они будут видны как горизонтальные строки, поскольку они плавают внутри конуса преобразователя.
Исследование состояния воды и дна
Под этими словами подразумевается получение
данных об особенностях состояния воды и плотности дна, а
также получение данных о температуре воды. Для определения температуры используются специальные датчики, которые могут поставляться отдельно, а могут быть совмещены с преобразователем, то есть основным датчиком эхолота. К большинству эхолотов подключается датчик измерения скорости. Обычно он используется для измерения скорости лодки относительно воды, для определения оптимальной скорости для рыбалки, допустим, при ловле на «дорожку». Также для рыбаков полезными будут данные о скорости течения воды при стоянке на якоре. Анализируя полученные данные о скорости движения лодки, можно получить информацию о пройденном пути. При детальном анализе информации, полученной при помощи эхолота, можно определить, где находится термоклин — слой воды с низким содержанием кислорода, который образуется в стоячей воде при высоких температурах.
Каким образом определяется плотность и структура дна?
Это вторая, пожалуй, самая важная функция эхолота, позволяющая получать изображение контура дна — бровки, бугры и прочие изменения рельефа, представляющие интерес при поиске рыбы. Одной из ошибок рыболовов является представление, что на экране эхолота изображён тот участок, что охвачен лучом в момент времени, когда мы смотрим на экран. Но «картинка» на экране это всего лишь развёрнутая во времени история прохождения луча и её вполне можно сравнить с изображением луча на экране осциллографа — луч эхолота отражает на дисплее события во временном масштабе. Чем позже произошло событие, тем его изображение ближе к левому краю дисплея. Понятно, что событием в данном случае мы называем фрагмент изображения. Ряд событий и есть «картинка» на экране — прорисовка линии дна, объектов в воде, изображение изменения плотности воды (термоклин) и т.д. Сигнал луча эхолота по-разному отражается с разных видов донной поверхности. Например, сигнал, отраженный от илистого дна будет более рассеянный, нежели аналогичный сигнал, отраженный от жесткой поверхности. Поэтому илистое дно будет выглядеть на экране эхолота размытым и нечетким. А если дно жесткое, то на дисплее оно будет отображено насыщенным темным цветом без размытых краев.
⚓ Изображение объектов в воде, поиск рыбы.
Как бы парадоксально это ни звучало, но отображение символов рыбы на экране — это, скорее,
второстепенная функция эхолота. Человек, увлекающийся рыбной ловлей, без проблем проанализирует данные эхолота, такие, как температура воды, глубина и структура дна, и на основе этих данных сделает вывод о возможном наличии рыбы на том или ином участке водоема. Когда на экране появляется графический символ рыбы или дуга, это значит, что луч эхолота несколько секунд назад прошел над местом, где он обнаружил объект, распознанный им, как рыба. При этом для того, чтобы эхолот просигнализировал о возможном наличии рыбы необходимо, чтобы она попала в центр луча. Мы уже говорили о том, что изображение экрана — это отображение происходящего под водой с учетом временной проекции. Аналогичная ситуация происходит во время обнаружения рыбы. Наиболее четкое изображение рыбы появляется на экране, когда рыба находится в центре луча. При этом не будем забывать, что и лодка, и рыба не стоят на месте, а движутся относительно друг друга. Если лодка идет на большой скорости на мелководье, а луч эхолота узкий, то шанс того, что эхолот зафиксирует появление рыбы в луче, крайне невелик. Да и к тому же, вряд ли рыба будет и дальше оставаться на месте, заметив лодку. На большой скорости также возможно появление на экране эхолота непрерывной черты, что говорит о том, что эхолот не успевает обрабатывать данные, полученные на такой скорости. Для того,
чтобы информация о наличии рыбы, которая отображается на экране и реальность максимально совпадали, необходимо настроить чувствительность эхолота и скорость прокрутки экрана. Оптимальные значения для этих параметров устанавливаются исключительно опытным путем. Также желательно установить режим увеличения исследуемого участка (ZOOM). В этом случае информация на экране будет наиболее приближенной к действительности. Когда все параметры эхолота выставлены верно, мы увидим на дисплее дугу или символ рыбы. Значит ли это, что под лодкой действительно находится рыба? С вероятностью 80%- да. Однако бывает и так, что символом рыбы отображается проплывающая под водой коряга или иной предмет, очертаниями похожий на рыбу. Как в этом случае определить, действительно ли в поле луча эхолота попала рыба, а не посторонний предмет? Эхолот дает нам пищу для размышлений, а выводы мы делаем сами, основываясь на знаниях о повадках рыб и местах их обитания. Например, дуга возле донной коряги на глубине может оказаться судаком, а появление большого пятна на экране в углублении на фоне ровного дна, с большой вероятностью можно назвать стаей «бели» — некрупной густеры или плотвы. Конечно, однозначных выводов в любом случае делать не стоит, но места предположительного обнаружения рыбы в любом случае можно считать перспективными для ловли. То есть, рыбалка с эхолотом состоит из следующих важных факторов: анализ рельефа дна или наличие привлекательных для рыбы объектов на дне, и наличие символов рыбы на экране. И если одиночные экземпляры рыбы могут иногда отображаться некорректно, то обнаружение стаи крупных рыб практически всегда протекает без осложнений.
🐳 Виды эхолотов.
В основном все эхолоты делятся на однолучевые и многолучевые. Невозможно сказать однозначно, что лучше — один луч или несколько
. Это все определяется индивидуальными запросами рыбака и особенностей ловли. Как уже было сказано выше, один неширокий луч дает четкое отображение структуры дна и подводных объектов, но при этом имеет не очень широкий угол обзора. Дополнительные же лучи эхолота не дает настолько четкого и детального изображения, но при этом позволяют наблюдать за объектами, которые находятся в верхнем и среднем слое воды. Например трехлучевой эхолот 200/455 кГц, формирует три луча, с общим углом покрытия 90 градусов: 20° центральный (200 кГц) и два боковых по 35° (455 кГц). Лучи эхолота выстроены в ряд — центральный луч отображает дно, боковые повышают обзорные свойства эхолота, что позволяет рыболову наиболее четко видеть, с какой стороны от лодки находится рыба. Данная система позволит получить наиболее подробную информацию о происходящем под водой, поскольку узкий луч (20°) проникает глубоко в воду, в то время как широкие лучи (35°) охватывают обширную площадь под лодкой.
Отдельная категория многолучевых
эхолотов — это шестилучевые модели, которые позволяют генерировать трехмерную проекцию изображения. Однако такие эхолоты часто искажают полученную информацию, и потому требуют хороших технических навыков при настройке перед использованием. Самой популярной моделью является Humminbird Matrix 47 3D.
Технологии обработки и изображения эхо-сигнала.
Принцип работы эхолота заключается в том, что прибор обрабатывает и автоматически управляет такими параметрами, как скорость обновления, чувствительность, синхронизация работы передатчика и приемника. При этом условия эхолокации постоянно изменяются. Некоторые эхолоты позволяют вручную менять основные настройки. Это очень удобно для тех, кто предпочитает от начала до конца участвовать в процессе рыбаки и непосредственно эхолокации.
🚤 Как ведет себя эхолот на скорости.
Прежде всего надо отметить, что эхолот не предназначен для обнаружения рыбы на больших скоростях ! Поэтому на скорости большей, чем 60 км/час дуги рыб и изображения рельефа будут отображаться крайне некорректно. На такой скорости можно получать общую информацию о структуре дна. Что мешает корректной обработке сигнала на высокой скорости? В первую очередь это кавитация, то есть создание пузырьков воздуха вследствие турбулентности водяного потока при работе двигателя. В ряде случаев избежать пагубного воздействия кавитации помогает установка датчика не на транец, а на специальный держатель, который опускает датчик на большую глубину, чем, нежели он находился бы на транце.

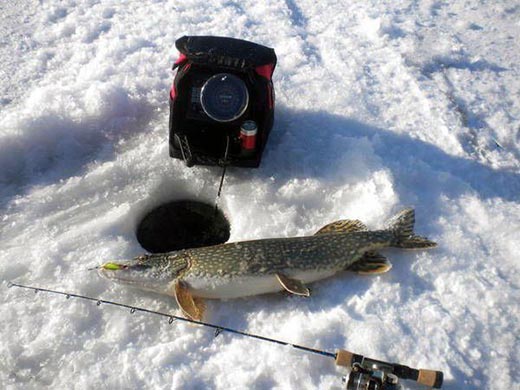

Использование эхолота на зимней рыбалке.
Ряд эхолотов имеет возможность подключения дополнительного датчика, который может «просматривать» дно сквозь лед. Однако
здесь есть свои подводные камни. Не всегда можно использовать датчик, который «бьет» через лед. Точнее, его можно использовать только в одном случае: если это первый лед и в нем нет пузырьков воздуха. Любое наличие воздуха в толще льда повлечет за собой искажение изображения. Как мы уже выяснили, для того, чтобы эхолот отображал сведения о глубине и структуре дна, необходимо, чтобы датчик находился в движении. Опуская датчик в лунку, мы ограничиваем его движение и, следовательно, теряем возможность видеть детали структуры дна. Обычные эхолоты для зимней рыбалки, не очень подходят, т.к. есть один недостаток — при изучении дна неподвижно, с помощью такого аппарата, дно как бы «плывет». Для зимней рыбалки, лучше использовать эхолот-флешер. Его главное достоинство — статичность дна. Флешеры способны в режиме реального времени практически мгновенно отображать все, что происходит под лункой. При этом есть возможность одновременного отображения рыбы и приманки. Встроенным флешером обладают модели Humminbird от 596 и выше.
Что может отобразить эхолот на зимней рыбалке?
Ремонт MarCum SHOWDOWN TROLLER
Во- первых, данные о составе дна. Во- вторых, данные о температуре воды. И, в третьих, мы можем получить данные о возможном местонахождении рыбы. Хоть датчик эхолота и находится в неподвижном положении, но рыба так или иначе находится в движении, поэтому на зимней рыбалке мы так же будем видеть отображение дуг и символов рыбы на экране эхолота. Для того, чтобы улучшить качество изображения на экране эхолота во время зимней рыбалки, необходимо установить низкую скорость обновления экрана, тогда объект, находящийся в воде в движении, будет виден гораздо четче. При этом в случае, если на экране появляется сплошная темная полоса, это может значить, что под водой довольная плотная стая рыб.
На что стоит обратить внимание при выборе зимнего эхолота:
- Время автономной работы (в холоде, емкость аккумулятора падает)
- Простота настроек
- Тип экрана
- Габариты
- Вес

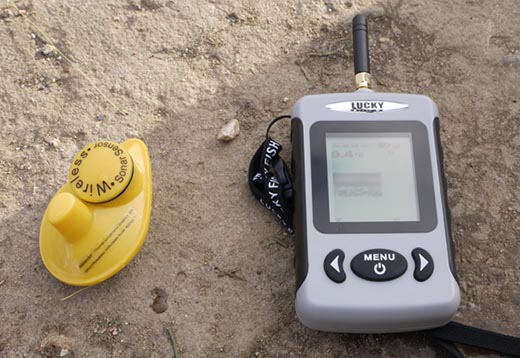

Эхолоты Smartcast
Ремонт Эхолотов Smartcast
Ремонт Minn Kota DECKHAND DH 40
Современные эхолоты позволяют исследовать дно и подводные объекты с берега,Smartcast используя беспроводные датчики. Это удобно для тех, кто, помимо рыбалки с лодки, любит рыбачить с берега. Такие эхолоты очень компактные и могут устанавливаться на удочку, или в виде наручных часов. Например уникальная модель Smartcast RF35е — беспроводной рыбопоисковой эхолот, выполненный в виде наручных часов. Датчик можно использовать стационарно или в движении, при этом на дисплее будет отображаться изображение Smartcastтой зоны, над которой проплывает датчик. Эхолоты Smartcast RF35е идеально подходят для изучения дна на большом расстоянии и для ловли рыбы с берега. Прибор выдает сигнал обнаружения рыбы, а максимальная глубина обнаружения составляет 35 м. Датчик работает от замыкания двух контактов, что продлевает срок службы батареи.
Эти модели нельзя использовать как зимние эхолоты, так как они выходят из строя при температуре ниже нуля !
Практические выводы: Эхолот с большим углом обзора и низкой частотой излучения дает возможность быстро прочесать большие пространства. Это полезно при обследовании совершенно незнакомого места. Эхолот с высокой частотой излучения и малым углом обзора дает более точную информацию о происходящем под лодкой и в ближайших окрестностях. Так легче искать конкретную яму, бровку или банку. Чем ближе к поверхности эхолот показывает рыбу, тем ближе к курсу движения Вашей лодки эта рыба находится. Однолучевой эхолот на рыбалке — тоже хороший помощник, не обязательно гнаться за количеством лучей.
ЭХОЛОТ — это… Что такое ЭХОЛОТ?
— навигационный прибор для определения глубины водоёмов с помощью акустич. эхо-сигналов. Действие Э. основано на измерении промежутка времени т, прошедшего от момента посылки зондирующего звукового импульса до момента приёма отражённого от дна эхо-сигнала. Глубина водоёма
где с — скорость звука в воде. В качестве зондирующей посылки в Э. используются акустич. импульсы длительностью от долей до десятков мс и с частотой заполнения от единиц до неск. десятков (иногда сотен) кГц. УЗ-импульс от генератора 1 (рис. ) поступает на направленный излучатель (антенну) 2 и излучается в воду; отражённый сигнал принимается антенной 3, усиливается усилителем 4 и подаётся в блок слухового контроля 5 и на индикатор или регистратор 6. В качестве излучателя и приёмника используются гл. обр. магнитострикц. или пьезокерамич. преобразователи, работающие на одной или неск. резонансных частотах. Нередко один и тот же преобразователь служит излучателем и приёмником. В качестве индикаторов глубин применяются проблесковые указатели с вращающейся неоновой лампой, вспыхивающей в момент приёма эхо-сигнала, стрелочные, цифровые, электронно-лучевые указатели, а также регистраторы-самописцы, записывающие измеряемые глубины на движущейся бумажной ленте электротермич. или хим. способом.
Большинство Э. имеют довольно широкую диаграмму направленности (~30°), поэтому для подробной и более точной съёмки дна создаются УЗ-Э. с очень узкой шириной луча (ок. 1°) и стабилизацией положения излучателя и приёмника в пространстве.
Э. изготавливаются на разные интервалы глубин, в пределах от 0,1 до 12000 м, и работают при скоростях судна до 50 км/ч и более. Разрешающая способность по глубине определяется в осн. длительностью зондирующего импульса и в меньшей мере-шириной характеристики направленности. Погрешность Э. составляет от 1 % до сотых долей %. Э. используют также для поиска косяков рыбы и для разнообразных гидроакустич. исследований.
Лит.: Федоров И. И., Эхолоты и другие гидроакустические средства, Л., 1960; Толмачев Д., Федоров И., Навигационные эхолоты, «Техника и вооружение», 1977, № 1.
Физическая энциклопедия. В 5-ти томах. — М.: Советская энциклопедия. Главный редактор А. М. Прохоров. 1988.

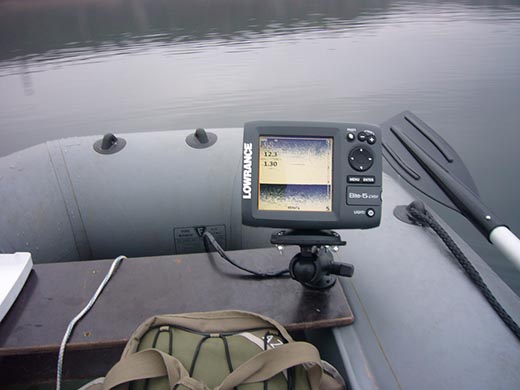

Что такое эхолот. Принцип работы и данные. Фото
Технология – это большой актив в современном мире, и невозможно представить себе мир без неё. Давайте поподробнее поговорим о том, что такое эхолот.
Технологии сыграли важную роль в том, чтобы сделать жизнь более комфортной и полезной во всех аспектах жизни.
Сужаясь до рыбной промышленности, искатель рыбы (эхолот) значительно улучшил рыбалку. В этой статье вы узнаете, как работает искатель рыб и как читать эхолот.
Что такое эхолот и принцип работы?
Эхолот – это устройство, которое помогает вам находить рыбу в водоёме, давая вам представление о структуре под поверхностью воды. Эхолот является важным устройством в жизни рыбака на рыбалке.
Эхолот играет следующие роли.
Эхолот даёт чёткое изображение объектов, лежащих под поверхностью воды, что облегчает идентификацию трофейных рыб данного типа и размера.
Помогает найти область с большим количеством рыбы, а это означает, что вы никогда не будете ловить рыбу зря.
Способствует нахождению регионов с большим количеством рыбы и даёт представление о типе рыбы под водой в том или ином водоёме.
Эхолот помогает проверить температуру воды и её глубину, что важно для водных исследований.
Давно прошли те дни, когда ловили рыбу, слепо помещая леску с наживкой, не зная, есть ли рыба, которую можно поймать. Чёткое представление о воде, содержащей рыбу, предоставляемой эхолотом, помогает принимать решения о том, как их поймать.
Эхолот – фантастическое устройство, которое даёт чёткое представление о том, что окружает вашу лодку сбоку и под ней, благодаря использованию высокочастотного сонара.
Высокочастотный сонар эхолота даёт чёткие и детальные изображения рыб и других объектов в водоёме.
Типы эхолотов.
Существуют различные типы эхолотов, но все они предназначены для одной и той же цели, чтобы сделать рыбалку легкой и удобной. Ведущие типы эхолотов включают в себя измерение глубины воды; даёт графическое представление, состав и всю структуру снизу.
Различные типы эхолотов используют с различной точностью в зависимости от их спецификаций. Тот факт, что существуют различные типы эхолотов, означает, что вам нужно решить, какой выбрать. Вам следует проверить такие факторы, как размер экрана, его портативность, цена, частота и читаемость экрана.
Некоторые из распространенных типов эхолотов:
1. Lowrance Hook 2-5 комбо GPS
Устройство имеет множество функций, которые облегчают рыбалку. Он имеет 5 дюймовый цветной дисплей с очень высоким разрешением и может использоваться ночью. Ещё имеет подсветку клавиатуры.
2. Lowrance Hook2 эхолот
Это хороший выбор для начинающих и специалистов. Он прост в использовании и доступен благодаря удобному интерфейсу, близкому к интерфейсу смартфона.
Другие типы, которые вы можете выбрать: 5 SI / GPS Combo, Garmin Striker plus 4 с двойным лучом, Lowrance Fish Hunter PRO, ECHOMAP Plus 73cv, Raymarine Element 7 HV и Deeper Pro Wireless Fish Finder и другие.
Части эхолотов.
Эхолоты имеют четыре основных компонента: преобразователь, дисплей, передатчик и приёмник. Датчик и дисплей подключены к передатчику и приёмнику.
Датчик эхолота действует как уши устройства, а дисплей – это экран, на котором вы можете видеть присутствие рыбы в водоёме. Датчик прикреплен к корпусу рыбацкой лодки либо в корпусе, либо к двигателю, который лежит в воде во время рыбалки.
Преобразователь эхолота работает с использованием сонарной технологии, которая помогает распознавать объекты с помощью электронных сигналов. Он также показывает размер объектов, в данном случае это рыба, и их расстояние, которое затем передается на экран в виде графики.
Принцип работы эхолота?
Преобразователь создает электронную волну, которая затем передаётся через воду передатчиком. В случае, когда волна блокируется или прерывается лежащими на её пути объектами, она отскакивает назад к дисплею, создавая впечатление объектов под водой.
Каждый раз, когда звуковые волны попадают на объект, который в большинстве случаев является рыбой, учитывается его размер, форма и глубина, и графический дисплей отправляется на дисплей. Точность размера, расстояния и формы полностью зависит от силы и частоты передающего устройства.
Временной интервал между временем передачи сигнала и временем, когда он отображается на экране и используется для оценки расстояния рыбы от рыболовного судна, такого как лодка. В пресной воде скорость воды составляет примерно 1460 м / с, а в морской воде – 1500 м / с.
Дисплей в форме экрана – это та часть, с которой вы взаимодействуете большую часть времени, и в которой отображается информация об объектах в воде. Изображения на экране показывают, что происходит под экраном, и оставлены для вашей интерпретации.
У современных эхолотов есть несколько частот, чтобы сделать хороший обзор возможным для использования в различных ситуациях.
При использовании высокой частоты получается более точное попадание луча, потому что получается узкий конусообразный угол.
В случае использования более низких скоростей возможно более глубокое проникновение, но проблема заключается в том, что дальний диапазон снижает его чувствительность.
Как читать эхолот?
Технология делает жизнь легкой и комфортной. Жизненно важно принять это, чтобы получить лучшее из всего, что мы делаем. Эхолот – отличный инструмент для тех, кто любит рыбалку как спорт или экономическую деятельность.
Информация, которую он предлагает, имеет ценную помощь в выявлении районов с большим количеством рыбы. Использование устройства в вашей рыбалке делает его забавным, и легкость рыбалки, вероятно, изменит вашу суету.
Что такое эхолот и как он работает?
Современное морское или речное судно не может обойтись без навигационных приборов, одним из которых является эхолот (сонар, гидролокатор).
При помощи этого оборудования моряки оценивают рельеф дна, а рыбаки ищут места, богатые рыбой.
Как и когда был изобретен эхолот?
В 1912 году мир потрясла ужасная трагедия – кораблекрушение «Титаника», унесшее полторы тысячи жизней. Необходимо было срочно найти решение проблемы безопасности для кораблей, позволяющее в будущем избегать случайных столкновений.
Всего лишь год понадобился немецкому экспериментатору Александру Бему, чтобы создать и запатентовать новый прибор для обнаружения твердых предметов в условиях плохой видимости. На совершенствование прибора и доводку до серийного выпуска ушло еще восемь лет.
Первые эхолоты были достаточно громоздки, поскольку использовали ламповое оборудование. Они устанавливались только на достаточно крупных гражданских и военных кораблях. Первые эхолоты могли определять расстояние до морского дна или обнаруживать большие подводные массы – субмарины, крупные косяки рыбы и т.д.
В конце 50-х годов К. Лоуранс задался целью сделать эхолот, который можно было бы использовать на любом катере и даже на моторной лодке. Для разработки прибора он использовал новые радиотехнические элементы на полупроводниках, которые были намного меньше радиоламп.
В середине 70-х годов новые эхолоты поступили в продажу. Современные приборы с высокой точностью могут определять структуру рельефа дна и обнаруживать отдельных рыб, проплывающих под днищем лодки. Их с удовольствием используют не только профессиональные моряки, но и любители рыбной ловли, яхтсмены и др.
Принцип действия эхолота
В своей работе эхолот использует отраженный ультразвуковой сигнал. Принцип работы достаточно прост: специальный передатчик генерирует электромагнитный сигнал, который преобразуется в ультразвуковую волну определенной частоты.
Волна достигает дна или любого твердого препятствия, отражается от него и возвращается назад. По скорости возвращения отраженного ультразвука прибор составляет на экране картину того, что происходит под днищем корабля или катера. Скорость распространения звука в воде является постоянной величиной и не влияет на прохождение ультразвуковых волн, даже если на море бушует шторм.
Прибор испускает ультразвуковые волны с частотой не менее 50 КГц, наиболее распространенными являются рабочие частоты 190-200 КГц. Частота посылаемых сигналов не воспринимается ни ухом человека, ни рыбами или другими обитателями моря, поэтому эхолот является очень полезным прибором для рыбаков.
Современный эхолот
Конструктивно современный эхолот состоит из следующих узлов:
— мощного передатчика, генерирующего электромагнитные волны;
— преобразователя электромагнитного излучения в ультразвук и обратно;
— приемника ультразвуковых сигналов с высокой чувствительностью;
— контрастного экрана с хорошим разрешением.
Результаты работы эхолота отображаются на экране в наглядном виде. Для того, чтобы распознавать объекты, находящиеся на дне водоема или в воде под лодкой, достаточно небольшой практики. Обычно экран поделен на две части: в правой отображается так называемая вертикальная развертка, в левой – горизонтальная.
Вертикальной разверткой называют картинку, отображаемую на текущий момент времени – то, что именно сейчас находится под днищем судна. Отраженные сигналы отображаются как темные точки либо полосы, лежащие на разном расстоянии от линии поверхности.
Горизонтальная развертка отображает изменяющуюся картину в координатах глубины и времени. Изображение смещается справа налево с заданной скоростью, которая вручную или автоматически синхронизируется со скоростью движения судна для максимальной достоверности отображения. Картина горизонтальной развертки изменяется при изменении глубины, появлении и исчезновении плавающих объектов.
Наибольшей точностью отличаются эхолоты с несколькими излучателями и приемниками, разнесенными по длине и ширине корпуса. По разности принятых сигналов прибор вычисляет и отображает максимально точную картину дна и всего, что находится в воде под кораблем.
что это такое, нужны ли, как пользоваться, на чем основывается принцип работы и как искать объект ловли?
Рыбалка – любимое занятие тысяч людей. С каждым годом эта индустрия развлечений усовершенствуется. На службу рыбакам помимо обычных удочек и снастей приходят вещи, использовавшиеся до этого в военной сфере.
Одним из таких устройств, которым активно пользуются любители рыбалки во всем мире, являются эхолоты. О том, что это такое, зачем он нужен, принципы работы и особенности ловли им мы и разберем в этой статье.
Зачем нужно рыболовное устройство?
Основной задачей, которая возложена на эти устройства, являются исследования рельефа дна и поиск скоплений рыбы. Обычно их разделяют: для летней и зимней рыбалки, а также эхолоты, предназначенные для ловли с берега либо с лодки.
Принцип работы
Как работает устройство? При запуске прибор направляет акустические эхо-сигналы в глубину дна и измеряет время между поданным сигналом и его возвратом, отраженным от дна реки или озера. В итоге он вычисляет расстояние до дна и показывает его рельеф. А также как и писалось выше, определяет места скопления рыбы. Ведь эхо акустического сигнала отражает не только сигнал от поверхности дна, но и от любого предмета
Предлагаем посмотреть видео о принципе работы эхолота:
Как пользоваться?
Как искать рыбу устройством? Благодаря правильному измерению глубины, можно найти хорошие места для рыбной ловли. После этого обязательно нужно изучить структуру дна.
Главное помнить, что для хорошей детальной картинки на экране прибора нужно использовать только цветные приборы.
Состояние воды и дна водоема определяется при помощи встроенного в трансдюсер специального температурного датчика. В случае, если в вашем водоеме илистое дно, то сигнал будет размытым. И наоборот, если жесткая поверхность, то более насыщенным. Также обязательно нужно чтобы датчик был в движении и скорость катера или лодки не должна превышать 60 км. в час.
После вышеперечисленных действий можно определять места скоплений рыбы. Эти данные зависят от степени загрязненности водоема, особенно если ваша лодка находится в движении. Лучше всего эхолот использовать для выявления больших косяков рыбы. А вот определить отдельную мелкую рыбу будет сложно. Но надо иметь ввиду, что зачастую прибор помечает таким же значком и сторонние предметы.
Всегда ли нужен?
Показывает ли устройство размер особи?
В каждом рыбацком эхолоте заложен специальный чип, задачей которого является идентификация размера рыбы. Работа его основана на измерении движения тех, кто попал в луч. Прибор видит рыбу из-за ее плавательного пузыря. Чем больше он, тем больше контур рыбы будет показан на экране.
Пугает ли рыб?
При выборе эхолота желательно выбирать его с регулируемой мощностью.
Почему не показывает?
Основной проблемой, связанной с не эффективностью работы эхолота по поиску рыбы, является загрязненность самого водоема и мелкая рыба. К тому же прибор идентифицирует рыбу по плавательному пузырю. И зачастую летом водяные пузыри, которые образуются на водорослях, могут ошибочно быть приняты аппаратом за рыбу.
Особенности ловли
Сом
Сом – хищник, который обитает на дне реки. Этот речной обитатель никогда не сбивается в стаи, поэтому его так сложно обнаружить даже дорогостоящими устройствами.
При его выслеживании обязательно нужно увеличить чувствительность. Учитывая, что вид этой рыбы очень чувствителен и способен почувствовать даже слабые движения волн рака, то луч эхолота приведет его в движение.
Предлагаем посмотреть видео об особенностях ловли сома при помощи эхолота:
Судак
Судак – рыба, которую довольно сложно словить, особенно в зимний период времени. Стоит также отметить, что этого вида осталось немного и в основном он находится в искусственных водоемах.
Эхолот значительно облегчит обнаружение судака. При его использовании сразу же отключите функцию идентификации рыб. А сам прибор и его аккумулятор поместите в обычное пластиковое ведро. Места дислокации самой рыбы – это коряги, обычный мусор, отстаиваемый у самого дна. В основном стайная рыба.
Предлагаем посмотреть видео об особенностях ловли судака с эхолотом:
Щука
Это хищное животное, которое держится всегда обособленно от других видов рыб в водоеме. Поэтому выследить щуку эхолотом сложная затея, которая вообще может не принести положительных результатов. Ведь если в водоеме достаточно корма и кислорода, то хищник может вообще никак не отреагировать на вашу приманку.
При ловле щуки эхолотом достаточно придерживаться этих правил:
- Если заранее известно о большом количестве рыбы в реке или озере, то не стоит ловить одну или две.
- Требуется вести поиск таких мест в водоеме, где обнаруживается в близости друг от друга несколько щук.
- Если рыба не показывается на экране или мелькает на экране быстро, это свидетельствует о том, что у нее жор и нужно срочно прекратить поиск и приступить непосредственно к ловле.
Косяк
В статье мы рассмотрели основные функции, принципы работы эхолота. А также особенности при ловле определенных видов рыб. В итоге ловля данным устройством значительно повышает шансы на поимку даже крупной хищной рыбы.
Зачем нужен эхолот на рыбалке?
О том, что такое эхолот слышал каждый. Но далеко не все рыбаки знают, для чего он нужен. А большое количество различных мифов и противоречий окончательно сбивают с толку. Хотите узнать, зачем нужен эхолот на рыбалке? В таком случае читайте дальше!
Что такое эхолот
Принцип работы устройства основан на акустических эхо-сигналах, которые прибор направляет в толщу воды, затем прибор измеряет временной интервал между поданным звуковым сигналом и его возвратом, отраженным от дна водоема. Аппарат вычисляет расстояние до дна, а также показывает его рельеф. Но при чем же тут рыбы? А вот при чем. Дело в том, что эхо сигнал отражается не только от поверхности дна, но и от любого другого предмета, плотность которого отличается от плотности воды. То есть эхолот способен засечь рыбу и отобразить её на дисплее.
Как пользоваться эхолотом?
Ключевым фактором для стабильной и надежной работы устройства служит точный выбор чувствительности и диапазон глубин. Идентификация рыбы производится с помощью метки на экране. Чем больше обнаруженный объект, тем крупнее будет метка. Однако чувствительность прибора крайне важна, ведь если неправильно настроить эхолот, окунь весом в полкило может «преобразиться» в сига с весом в 3 кг. И наоборот, слишком сильно снизив порог чувствительности, можно получить на экране результат, где рыба в 5 кг будет выглядеть 300-граммовой.
Основные правила эффективного использования эхолота
Настройка диапазона просматриваемых глубин должна проводиться вручную;
Настройка чувствительности проводиться непосредственно на месте ловли – необходимо вращать регулятор пока случайные точки не станут стабильными;
Следует выбирать качественное оборудование, производство которого ведется известными компаниями.
Почему рыбалка с эхолотом так эффективна
Изначально это оборудование было создано для работы профессионального применения. Оно позволило значительно повысить безопасность мореплавания — благодаря ему корабли могут обходить рифы и мелководные участки океанов и морей. Также похожие устройства стали применяться и в военных целях для поиска подводных лодок и других объектов в толще воды. Значительно позже появились рыболовные эхолоты для массового использования, с помощью которых все любители рыбалки могут качественно улучшить результат
Стоит ли купить эхолот? Однозначно да, если у вас есть лодка или вы любите порыбачить зимой. Для тех, кто закидывает удочку с берега смысла в покупке нет, а вот если вы предпочитаете рыбалку с лодки или судна, то для вас такое приобретение откроем массу новых возможностей:
Отражение рельефа дня.
Если вы охотитесь на хищную рыбу – щук, сомов, судака, то место возможной дислокации рыбы крайне важно. На экране эхолота вы сможете увидеть всю особенность структуры дна и определить, где стоит рыба;Точность в измерении глубины.
Для ловли на спиннинг, а также для охоты на определенный вид рыб глубина играет ключевую роль. Так, зная расстояние до дна, вы сможете сориентироваться с правильным выбором наживки, найти ямы, где обычно стоит крупная рыба, а также сократить время на поиски;Вспомогательные функции.
Современные эхолоты обладают рядом дополнительных функций. Большинство устройств имеет встроенный датчик атмосферного давления и температуры. Эти факторы также играют важную роль и влияют на поведение рыб;Отображение размера рыбы.
Самые современные варианты оборудования отражают не только дно и рельеф, но и размер рыбы! На сенсорном экране таких устройств она отображается метками в соответствии с размером – обычно мелкая обозначается 1-пиксельной меткой, крупная 2-3 пиксельными метками.
От чего зависит цена на рыболовный эхолот?
Функциональные особенности оборудования зависят от цены на устройство. Так, самые простые и доступные модели оснащены лучом с углом обзора в 9-24 градусов. Их устройство предельно простое, а дополнительных функций нет. Это оптимальный вариант для изучения дна, однако «увидеть» рыбу с их помощью довольно сложно.
Профессиональные эхолоты – функциональное трехмерное оборудование. С их помощью информативность изображения получается очень высокая – конфигурация рельефа, точная дислокация рыбы, е` размер. Кроме этого, профессиональные модели оснащены дополнительными функциями, которые позволяют точно устанавливать удаленность объекта, температуру, давление.
«Золотой серединой» для рыбаков служат эхолоты среднего ценового сегмента. Угол обзора зондирующих лучей у таких эхолотов 45-90 градусов. Есть возможность использовать дополнительные датчики. Они хорошо подходят для исследования дна и поиска рыбы.
Где можно купить рыболовный эхолот?
В крупном интернет-магазине КотоФото (kotofoto.ru) собраны самые разнообразные варианты оборудования для рыбалки. Модели рыболовных эхолотов представлены широким ассортиментом. Вы сможете найти варианты как для морской рыбалки, так и более простое оборудование для речной рыбной ловли с лодки.
Устройство и основные принципы работы эхолота
Люди занимаются рыболовством уже тысячи лет. Перед всеми, кто удит рыбу, стоит одна и та же задача – найти рыбу и сделать так, чтобы она клюнула на наживку. Эхолот, конечно, рыбу за вас не поймает, зато поможет ее найти.
Принцип действия
Эхолот по-английски «sonar». Этот термин является сокращением от словосочетания «SOund» (звук), «NAvigation» (навигация) and Ranging (определение расстояния)». Эхолоты были созданы как средство слежения за субмаринами во время Второй мировой войны. Эхолот состоит из передатчика, преобразователя, приемника и экрана.
Вкратце работу эхолота можно описать так. Электрический импульс от передатчика преобразуется преобразователем в звуковую волну и посылается в воду. Если эта волна ударяется о какой-то предмет, она отражается. Эхо попадает в преобразователь, который преобразует его обратно в электрический сигнал, усиливаемый приемником и подаваемый на экран. Поскольку скорость звука в воде является величиной постоянной (около 1,575 км/сек), то, замерив промежуток времени между передачей сигнала и получением эхо, можно вычислить расстояние до предмета. Этот процесс повторяется много раз в секунду.
Наиболее часто в эхолотах используется частота 192-200 кГц, однако в некоторых моделях применяется частота 50 кГц. Хотя эти частоты находятся в пределах звукового спектра, ни человек, ни рыба их не ощущают (поэтому не волнуйтесь, что эхолот вспугнет вам рыбу – она его просто не услышит).
Как сказано выше, эхолот посылает и принимает сигналы, затем «отражает» эхо на экране. Поскольку это происходит много раз в секунду, на экране эхо представляется в виде непрерывной линии, отображающей сигнал, поступающий со дна. Помимо него, на экране отображаются эхосигналы от всех встретившихся ну пути объектов между поверхностью воды и дном. Зная скорость прохождения звука в воде (около 1,575 км/сек) и время, требующееся для приема эхо, прибор может вычислить глубину воды и определить наличие в ней рыбы.
Работа системы в целом
Высококачественный эхолот состоит из четырех базовых компонентов:
• мощного передатчика;
• эффективного преобразователя;
• чувствительного приемника;
• экрана с высоким разрешением и контрастностью.
Все части системы должны быть сконструированы в расчете на совместную эксплуатацию при любых погодных условиях и экстремальных температурах. Высокая мощность передатчика увеличивает вероятность того, что вы получите ответное эхо в глубокой воде и при плохой погоде. Она позволит вам различить мелкие детали, например, мелкую рыбешку и подводные предметы.
Преобразователь должен не только справляться с высокой нагрузкой от передатчика, но и преобразовывать электрическую энергию в звуковую с минимальными потерями в силе сигнала. С другой стороны, преобразователь обязан «слышать» слабейшие эхо, отражающиеся от глубин и мельчайшей рыбешки.
Приемнику также приходится иметь дело с очень широким диапазоном сигналов. Он ослабляет слишком сильный сигнал от передатчика и усиливает слабые сигналы, поступающие от преобразователя. Кроме того, он различает оказывающиеся слишком близко к друг другу объекты и показывает их в виде индивидуальных импульсов на экране.
Экран должен иметь высокое разрешение (вертикальные пиксели) и высокую контрастность, чтобы картинка на нем была четкой и детальной (например, чтобы можно было различать дугообразные сигналы от рыб и разные мелкие объекты).
Частота
В большинстве эхолотов в настоящее время используется частота 192-200кГц, и лишь некоторые работают на частоте 50 кГц.
У каждой из этих частот есть свои преимущества, однако почти во всех случаях в пресной воде и в большинстве случаев в соленой воде используют диапазон от 192 до 200 кГц. Он обеспечивает наивысшую детальность, лучше всего работает в мелководье и когда судно на ходу, дает меньше шумов и лишних эхо. Кроме того, на более высоких частотах выше разрешение объекта. Например, две плывущие рядом рыбины будут отображены на экране как два отдельных объекта, а не как одно сплошное «пятно».
В некоторых случаях оптимальной является частота 50 кГц. Как правило, эхолот с рабочей частотой 50 кГц (при равных условиях и мощности) способен проникать на бóльшие глубины, нежели эхолоты, работающие на более высоких частотах. Это связано с естественной способностью воды поглощать звуковые волны. Звуки более высокой частоты поглощаются быстрее, чем звуки более низкой частоты. Поэтому в более глубоких водах обычно применяются преобразователи 50 кГц. Кроме того, у преобразователей, работающих на 50 кГц, как правило, шире угол охвата, чем у их «коллег», работающих на 192 и 200 кГц. Благодаря этой особенности их удобно применять для слежения за составными даунриггерами, даже на относительном мелководье, поэтому многие рыбаки предпочитают частоту 50 кГц.
Предлагаем вашему вниманию сводную таблицу различий между эхолотами, работающими на указанных выше частотах:
192 и 200 кГц
• меньшие глубины
• узкий угол излучения
• лучше разрешение и различение цели
• меньшая восприимчивость к шумам
50 кГц
• бóльшие глубины
• широкий угол излучения
• хуже разрешение и различение цели
• более высокая восприимчивость к шумам
Преобразователи
Преобразователь выполняет функцию антенны эхолота. Он преобразует электроэнергию от передатчика в звуковой сигнал высокой частоты. Звуковая волна от преобразователя проходит сквозь воду и отражается от находящегося в воде объекта. Когда до преобразователя докатывается ответное эхо, он преобразует звук обратно в электрический сигнал, который посылается на приемник эхолота. Частота преобразователя должна совпадать с частотой эхолота. Другими словами, нельзя использовать преобразователь 50 кГц и даже 200 кГц вместе с эхолотом, рассчитанным на 192 кГц. Преобразователь должен выдерживать мощные импульсы передатчика, преобразовывая как можно большую часть импульса в звуковую энергию. В то же время, он должен быть достаточно чувствительным, чтобы принимать тишайшие эхо. Все это должно происходить на нужной частоте, а эхо на других частотах должны отбрасываться. В общем, преобразователь должен быть очень умелым.
Кристалл
В качестве активного элемента в преобразователе используется искусственный кристал (цирконат свинца или титанат бария). В процессе изготовления химические вещества смешивают и заливают в формы, которые ставят в печь, где химические компоненты превращаются в отвердевшие кристаллы. После охлаждения на обе стороны кристалла наносится проводящее покрытие. К нему привариваются проводки, чтобы кристаллы можно было подсоединить к кабелю преобразователя. От формы кристалла зависит и его частота, и угол его излучения. У круглых кристаллов (используемых в большинстве эхолотов) частота зависит от толщины кристалла, а от его диаметра зависит угол излучения или угол охвата (см. раздел, «Углы излучения»). Например, при частоте 192 кГц кристалл с углом излучения 20° имеет диаметр примерно 2,5см, в то время как для излучения 8° требуется кристалл диаметром приблизительно 5,1см. Все логично. Чем больше диаметр кристалла, тем меньше угол излучения. Именно поэтому преобразователь с углом излучения 20° намного меньше преобразователя с углом излучения 8°, при одинаковой рабочей частоте.
Корпус
Корпуса преобразователей бывают любых форм и размеров. Большинство из них изготавливаются из пластика, однако некоторые из преобразователей, рассчитанных на монтаж в корпус судна, изготавливаются из бронзы. Как мы уже говорили, размер кристалла определяет частоту и угол излучения. В свою очередь, размеры корпуса преобразователя зависят от размеров расположенного в нем кристалла.
В настоящее время существует четыре основных типа корпуса преобразователя. Это [1] сквозные корпуса (монтируются сквозь корпус судна), [2] корпуса, прикрепляемые к внутренней стенке корпуса судна, [3] переносные и [4] монтируемые на транце.
Преобразователи со сквозным корпусом вставляются в отверстие, просверленное в корпусе судна. Как правило, они снабжены длинным штоком, который пропускают сквозь корпус и закрепляют гайкой соответствующего размера. У плоскодонок монтаж этим и ограничивается. Для вертикальной установки преобразователя по борту судна, имеющего корпус V-образной формы, понадобится деревянный или пластмассовый обтекатель. Сквозные преобразователи обычно устанавливают на судах со стационарным двигателем, впереди рулей, гребных винтов и валов.
Преобразователи с корпусами второго типа приклеиваются эпоксидной смолой непосредственно к внутренней стенке стекловолоконного корпуса судна. Звук передается и принимается сквозь корпус судна, при этом работа эхолота становится менее эффективной (глубина действия эхолота будет ниже, чем у эхолота, установленного на транце). Корпус судна должен быть выполнен из твердого стекловолокна. Даже не пытайтесь «пробить» лучами эхолота корпус из алюминия, дерева или стали. Звук не проходит сквозь воздух, поэтому если корпус судна изнутри укреплен конструкцией из дерева, металла или пенопласта, перед установкой эхолота ее придется демонтировать. Еще один недостаток эхолота данного типа заключается в том, что его нельзя оптимально настроить на дугообразные сигналы рыб. Впрочем, наряду с недостатками есть и существенные преимущества. Во-первых, его не поломает корягой или камнем, т.к. он расположен внутри судна. Во-вторых, он, не выступая из корпуса судна и не препятствуя течению, и будучи установлен там, где поток воды плавно обтекает корпус, довольно хорошо, как правило, работает при больших скоростях хода судна. В третьих, он не обрастет.
Переносные преобразователи, как видно из их названия, крепятся к корпусу судна временно. Обычно их крепят при помощи одной или несколько присосок. Некоторые переносные преобразователи могут крепиться и к электродвигателю для троллинга.
Транцевые преобразователи крепятся на транце судна и находятся в воде, немного ниже днища судна. Среди перечисленных выше четырех типов транцевые преобразователи по популярности лидируют с большим отрывом. Транцевый преобразователь с тщательно продуманной конструкцией будет работать на любом судне (кроме судов со стационарным двигателем), в том числе при высокой скорости хода судна.
Эксплуатация преобразователя на скорости
Годы назад, когда эхолоты для спортивного рыболовства только появились, бóльшая часть рыбачьих судов представляла собой мелкие лодки с подвесными моторами. По-настоящему мощный подвесной мотор развивал 50 л.с., при этом уже тогда большинство эхолотов были переносными, и их было несложно переставлять с лодки на лодку. Это преимущество считалось важнее способности работать на высокой скорости. Тем не менее, по мере совершенствования лодок, все больше людей хотели иметь на борту стационарный эхолот, способный действовать на скоростях, развиваемых лодкой. В связи с этим началась работа над созданием преобразователя, нормально функционирующего независимо от скорости судна.
Серьезным препятствием для работы эхолота на высоких скоростях является кавитация. Если поток воды вокруг преобразователя равномерен, преобразователь без проблем посылает и принимает сигналы. Если же поток воды «вздыбливается» под воздействием непогоды или кромок судна, он становится турбулентным настолько, что воздух отделяется от воды в виде пузырьков. Это явление называется кавитацией. Если над преобразователем (в котором расположен кристалл) проносятся пузырьки воздуха, на экране эхолота отображается «шум». Дело в том, что эхолот предназначен для работы в воде, а не в воздухе. Если же над преобразователем проносятся пузырьки воздуха, сигнал преобразователя отражается от пузырьков обратно на преобразователь. Поскольку воздух граничит с преобразователем, эти отражения очень сильны. Они создают помеху более сильным сигналам, отражающимся от дна, подводных объектов, рыб, из-за чего их становится трудно или невозможно различить.
Для решения данной проблемы преобразователю нужен корпус, который вода бы обтекала, не создавая турбулентности. Это достаточно сложно из-за множества требований, предъявляемых к современному преобразователю. Он должен быть компактным, чтобы не мешать подвесному мотору и не препятствовать потоку воды за ним. Он должен быть прост в установке на транце, чтобы при монтаже можно было обойтись минимумом отверстий. Он должен «уметь» откидываться, чтобы избегать повреждений при столкновении с какими-либо предметами.
Проблема кавитации не ограничивается формой преобразователя. Корпуса многих судов сами способствуют образованию пузырьков воздуха, которые создают завесу над лицевой частью установленного на транце преобразователя. Эта проблема особенно актуальна для алюминиевых лодок, из-за сотен выступающих из корпуса заклепок, каждая из которых образует свой собственный поток пузырьков, особенно при движении лодки на высокой скорости. Во избежание этой проблемы нужно установить лицевую часть преобразователь таким образом, чтобы поток пузырьков воздуха проходил над ней. Иными словами, кронштейн преобразователя необходимо установить как можно ниже по транцу.
Углы излучения преобразователя
Преобразователь фокусирует звук в луч. Чем дальше вглубь идет звуковой импульс, испускаемый излучателем, тем шире его охват. Если бы вы изобразили его на листе миллиметровки, вы бы увидели, что он образует конус, поэтому угол излучения еще называют углом конуса. Звуковой сигнал наиболее силен вдоль центровой линии (оси) конуса, постепенно ослабевая по мере удаления от центра.
Чтобы измерить угол излучения преобразователя, мощность излучения замеряют в центре или на оси конуса, затем сравнивают с мощностью по мере удаления от центра. Когда мощность падает наполовину (-3 дБ), измеряют угол относительно оси. Угол в диапазоне от –3дБ с одной стороны оси до –3 дБ с другой стороны оси называют углом излучения (конуса).
Отметка половинной мощности –3 дБ считается стандартной в электронной промышленности, и большинство производителей измеряют угол излучения именно таким образом, хотя некоторые берут за основу отметку –10 дБ, где мощность излучения составляет 1/10 от мощности, имеющей место на оси. Угол получается более широким, поскольку замер производится в точке, расположенной гораздо дальше от оси. Эффективность работы преобразователя остается прежней, немного отличается лишь метод измерения. К примеру, на отметке – 3 дБ угол излучения преобразователя составляет 8°, а на отметке –10 дБ он составляет 16°.
Устройства с более широким лучом помогут вам увидеть более широкую картину подводного мира, но за счет уменьшения глубины проникновения луча, поскольку мощность передатчика направляется вширь, а не вглубь. Узкоугольный преобразователь не даст вам такого полного представления о том, что творится вокруг, как широкоугольный, однако позволит вам заглянуть значительно глубже. Дело в том, что узконаправленный преобразователь концентрирует мощь передатчика на меньшем участке. У эхолота с широкоугольным преобразователем сигнал, отражающийся от дна, на экране шире, чем у эхолота с узкоугольным преобразователем, поскольку вы наблюдаете более широкий участок дна. Зона охвата широкого угла излучения намного больше, чем зона охвата узкого угла излучения.
Высокочастотные преобразователи (192 кГц) бывают как узкоугольными, так и широкоугольными. В пресной воде, как правило, используются «широкоугольники», тогда как для соленой воды подходят только узкоугольные эхолоты. У низкочастотных эхолотов (50 кГц) широта угла излучения варьируется от 30 до 45 градусов. Хотя преобразователь наиболее чувствителен в пределах собственного угла излучения, до вас будут доходить и некоторые эхосигналы из-за этих пределов, правда, не такие сильные.
Состояние воды и дна
От типа воды, в которой эксплуатируется эхолот, в немалой степени зависит его эффективность. Звуковые волны легко перемещаются в прозрачной пресной воде, и в большинстве озер так и происходит.
В соленой воде звук поглощается и отражается взвешенными веществами. Наиболее восприимчивыми к рассеиванию звуковых волн оказываются более высокие частоты, которые не в состоянии проходить сквозь соленую воду так же хорошо, как более низкие. Отчасти, проблема эксплуатации в соленой воде состоит в том, что это крайне динамичная среда (фактически, мировой океан). Ветер и течения постоянно перемешивают в ней воду. Под действием волн в воде образуются и перемешиваются пузырьки воздуха, рассеивающие сигнал эхолота. Микроорганизмы, типа водорослей и планктона, рассеивают и поглощают сигнал эхолота. То же самое делают и находящиеся в воде минеральные вещества и соли. На пресную воду тоже воздействуют ветры, течения и живущие в ней микроорганизмы, но все таки меньше, чем на соленую.
Ил, песок, растительность на дне поглощают и рассеивают сигнал эхолота, ослабляя ответное эхо. Камень, сланец, кораллы и другие твердые предметы хорошо отражают сигнал эхолота. Вы увидите разницу, взглянув на экран. Мягкое, илистое дно отображается на нем в виде тонкой линии, а твердое, каменистое дно отображается в виде широкой полосы.
Работу эхолота можно сравнить с поведением света от фонаря в темной комнате. Когда свет перемещается по комнате, он хорошо отражается от белых стен и ярких твердых предметов, однако если направить фонарь в покрытый темным ковром пол, отражение будет слабее, поскольку ковер поглощает свет, а шероховатая текстура рассеивает его, из-за чего к вам возвращается меньше света.
Температура воды и термоклины
Температура воды оказывает существенное влияние на жизнедеятельность рыб. Рыба хладнокровна, и температура ее тела всегда совпадает с температурой окружающей ее воды. Зимой в холодной воде обмен веществ рыбы замедляется. В этот период ей требуется примерно в четыре раза меньше пищи, чем летом. Большинство рыб не мечут икру, если температура воды не находится в каком-то довольно узком диапазоне. Встроенные во многие наши эхолоты датчики температуры поверхности воды помогают определить температуры верхних слоев воды, являющиеся наиболее благоприятными для метания икры различными породами рыб. К примеру, форель погибает в реках, вода в которых становится слишком теплой. Окунь и другие породы рыб в конце концов погибают, если скапливаются в озерах, вода в которых летом недостаточно прогревается. И хотя некоторые рыбы восприимчивы к перепаду температур меньше, чем другие, у каждой породы есть свой определенный температурный диапазон, в границах которого она пытается оставаться. Собирающуюся у поверхности воды рыбу на глубоких участках привлекает именно благоприятная для них температура. Мы полагаем, что там она чувствует себя наиболее комфортно.
В озерах температура в пространстве между поверхностью и дном редко бывает одинаковой. Как правило, за более теплым слоем воды следует более холодный. Граница между двумя слоями называется термоклином. Глубина и толщина термоклина могут меняться в зависимости от времени года и времени суток. В глубоких озерах может иметься два термоклина и более. Это существенно, поскольку многим породам промысловой рыбы нравится располагаться прямо в нем либо немного выше или ниже него. Часто мелкая рыбешка оказывается над термоклином, а более крупная промысловая рыба покоится в нем или чуть ниже. К счастью, на экране эхолота эта разница в температурах отражена. Чем значительнее разность температур, тем четче на экране виден термоклин.
Дугообразные сигналы рыб
Один из вопросов, которые нам задают наиболее часто, звучит так: «Как сделать так, чтобы на экране отображались дуги рыб?» Добиться этого совсем не сложно, требуется лишь некоторое внимание к нюансам, причем не только при настройке эхолота, но и при его монтаже.
Разрешение экрана

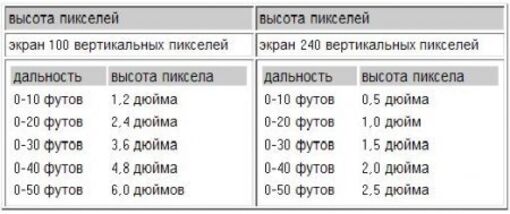

Количество вертикальных пикселей, на которые выводится изображение, называется разрешением экрана. Чем больше вертикальных пикселей на экране эхолота, тем четче он будет отображать дугообразные сигналы рыб. В приведенной ниже таблице для двух экранов указаны размеры пикселей и отображаемые ими участки в диапазоне дальности от 0 до 50 футов.
Как видите, при работе эхолота в диапазоне дальности от 0 до 100 футов на одном пикселе экрана представлен больший объем воды, чем при работе в эхолота в диапазоне 0-10 футов. Скажем, если у экрана эхолота 100 вертикальных пикселей, а эхолот работает в режиме 0-100 футов, каждому пикселю соответствует глубина 12 дюймов (ок. 30 см). Рыба должна быть по-настоящему крупной, чтобы при таком диапазоне быть обозначенной на экране в виде дуги! Однако, если сделать изображение мельче, с помощью функции масштабирования расширив диапазон на 30 футов (к примеру, с 80 до 110 футов), каждому пикселю будет соответствовать 3,6 дюйма (ок. 9 см). Теперь, благодаря масштабированию, та же самая рыба обозначается на экране в виде дуги. Размер дуги зависит от размеров рыбы: мелкая будет обозначена маленькой дугой, более крупная – более внушительной дугой и т.д.
При пользовании эхолотом с экраном с небольшим количеством вертикальных пикселей на мелководье, рыба, плывущая у самого дна, обозначается отдельной прямой линией. Это связано со слишком маленьким для такой глубины количеством точек. На глубокой воде (где сигнал от рыбы до лодки проходит большой путь), при отображении на экране участка дна в радиусе 20-30 футов, рыбы изображаются в виде дуг, располагающихся возле дна или какого-нибудь объекта. Это связано с уменьшением размера пикселей в большем конусе.
Скорость обновления экрана
Скорость прокрутки или обновления экрана также влияет на то, как отображаются дуги рыб на экране. Чем выше скорость обновления, тем больше пикселей активируется по мере прохождения рыбы в конусе и тем выше качество изображения дуги. (Однако не устанавливайте слишком высокую скорость обновления экрана, так как дуги рыб получатся растянутыми; поэкспериментируйте, пока не выберете скорость, наиболее вам подходящую.)
Монтаж преобразователя
Причиной недостаточно хорошего отображения дуг рыб на экране может быть неправильно выполненный монтаж преобразователя. Если он установлен на транце, его лицевая часть должна находиться в воде и быть направлена перпендикулярно вниз. Если преобразователь окажется не под прямым углом к воде, качественного отображения дугообразных сигналов рыб на экране вы не получите. Если дуга на экране загнута кверху, а не книзу, значит, передняя часть преобразователя слишком приподнята, и ее нужно опустить. Если на экране отображается лишь задняя половина дуги, значит, передняя часть преобразователя слишком опущена, и ее нужно приподнять.
И еще о дугах рыб
Самая мелкая рыбешка вообще может не отображаться в виде дуг. Из-за различных факторов состояния воды, таких, как сильные помехи от ее поверхности, термоклины и т.д., бывает, что и максимальной чувствительности эхолота недостаточно, чтобы на экране показались дуги рыб. Старайтесь установить максимальную чувствительность, но при этом следите, чтобы на экране не появлялось слишком много «мусора». Этот способ подходит для средних и больших глубин.
Стая рыб появляется на экране в виде множества различных образований и форм, в зависимости от того, какая часть стаи попала в зону излучения преобразователя. В условиях мелководья несколько плывущих рядом рыб отображаются в виде брусков, сложенных как попало. Там, где поглубже, каждая из рыб отображается на экране в соразмерно своим габаритам.
Почему именно дуги?
Рыбы обозначаются на экране дугами из-за соотношения между рыбой и углом излучения (конусом) преобразователя при прохождении судна над рыбой. Как только рыба пересекает линию конуса, на экране активируется пиксель. При прохождении судна над рыбой расстояние до нее сокращается, при этом глубина нахождения рыбы (расстояние по вертикали между судном и рыбой), отображаемая на экране, становится меньше (дуга идет вверх). Когда центр конуса оказывается непосредственно над рыбой, заканчивается формирование первой половины дуги. В этот момент рыба находится к судну ближе всего, сигнал усиливается, и дуга становится толще. По мере увеличения расстояния между судном и рыбой дуга на экране идет вниз и обрывается после того, как рыба выплывает из конуса (т.е. зоны излучения) эхолота.
Если рыба не проходит по прямо по центру конуса, дуга получается менее отчетливой. Поскольку рыба попадает в конус лишь на короткое время, эхосигналов меньше, а те, что все таки есть, слабее. Эта одна из причин, по которой в условиях мелководья эхолоту сложнее отображать на экране дуги рыб. Угол излучения оказывается слишком узок для того, чтобы сигнал успел приобрести форму дуги.
Помните, что для образования дуг судно и рыба должны двигаться относительно друг друга. На практике это, как правило, означает, что судно идет на тихом ходу. Если судно стоит на якоре или просто не двигается, дуги образовываться не будут, и рыбы, вплывающие в конус и выплывающие из конуса излучения эхолота отображаются на экране в виде простых горизонтальных линий.
Удачной рыбалки!
Ваш «Сусанин»
2 октября 2007 г.
эхолот — с английского на русский
эхолот — ► NOUN ▪ устройство для определения глубины морского дна или обнаружения объектов в воде путем измерения времени, необходимого для возврата эхолота к слушателю… Словарь английских терминов
эхолот — существительное измерительный прибор, который излучает акустический импульс в воде и измеряет расстояния с точки зрения времени, в течение которого эхосигнал от импульса возвращается. Гидролокатор — это сокращение от звуковой навигации, дальность; asdic — это сокращение от противолодочного обнаружения. … Полезный английский словарь
эхолот — echolotas statusas T sritis Standartizacija ir metrologija apibrėžtis Elektronavigacinis įtaisas jūros gyliui matuoti ultragarso bangomis.atitikmenys: англ. эхолот; фатометр вок. Эхолот, м рус. эхолот, м пранц. échomètre, м; écho…… Penkiakalbis aiškinamasis metrologijos terminų žodynas
эхолот — echolotas statusas T sritis fizika atitikmenys: angl. эхолот; фатометр вок. Эхолот, рус. эхолот, м пранц. écho sondeur, м; сажень, м; sondeur par écho sonore, m… Fizikos terminų žodynas
эхолот — aidamatis statusas T sritis fizika atitikmenys: angl.эхолот; реверберометр вок. Эхомессер, м; Nachhallmeßgerät, n; Реверберационный измеритель, рус. реверберометр, м; эхоизмеритель, м; эхомер, м пранц. échomètre, м; réverbéromètre, m… Fizikos terminų žodynas
эхолот — эхолот существительное Устройство, используемое для эхолота • • • Основная запись: ↑ эхо… Полезный английский словарь
эхолот — существительное устройство для определения глубины морского дна или обнаружения объектов в воде путем измерения времени, необходимого для возврата эхолота к слушателю.Производные эхо звучащие существительное… Словарь новых терминов английского языка
эхолот — / ˈɛkoʊ saʊndə / (скажем, ekoh sownduh) существительное устройство для измерения глубины воды под судном путем наблюдения за временем, за которое импульс звуковой волны достигает морского дна и его эхо возвращается; сонар… Австралийско-английский словарь
эхолот — существительное Дата: 1927 г. прибор для определения глубины водоема или объекта под поверхностью по звуковым волнам… New Collegiate Dictionary
эхолот — гидроакустический прибор, отправляющий сигнал на дно водоема и обратно.Используется для обнаружения косяков рыб и картирования дна при отображении изображения на экране. Используется при ловле рыбы, его еще называют эхолотом… Словарь ихтиологии
эхолот — прибор для определения глубины воды или объекта под поверхностью с помощью звуковых волн… Современный английский словарь
эхолот — примеры английский
На основании вашего запроса эти примеры могут содержать грубую лексику.
На основании вашего запроса эти примеры могут содержать разговорную лексику.
Эхолот или измерительный провод.
для зон 1 и 2 — эхолот или эхолот с запасным проводом;
для зон 1 и 2: эхолот или ручной лот с запасным грузом;Предложить пример
Другие результаты
Исключения могут быть сделаны для дисплеев отдельных устройств, например, индикаторов скорости или эхолотов .
Исключение может быть сделано для дисплеев отдельных приборов, таких, как лаг и эхолот .Магнитный компас, индикатор GPS, радар, лаг, , эхолот , основной и переносной радиопередатчики УКВ диапазона.
Магнитный компас, навигационная РЛС, GPS, лаг, эхолот , носимая и стационарная УКВ-радиостанции.(b) Узколучевые эхолоты были разработаны для уменьшения размера зоны покрытия.
Ь) площадь соприкосновения диаграммы направленности с поверхности укрепана 9 узколучевые эхолоты.Общая площадь 3240 км2 была нанесена на карту с помощью многолучевого эхолота .
Комплект пара-спасательного, морского и наземного оборудования Швартовный буй Гидрографический Эхолот
Комплект оборудования парашютно-десантируемой команды спасателей на суше и на море
Комиссии была предоставлена техническая информация в отношении опыта, навыков и исследовательского оборудования, включая потенциальные исследовательские суда, многолучевые эхолоты , системы глубокой буксировки , дистанционно управляемые транспортные средства и оборудование для отбора проб для исследований.
Комиссии были предоставлены технические сведения относительно опыта работы, квалификации и разведочного оборудования, включая возможные исследовательские суда, буксируемые глубинные многолучевые , эхолоты , телеуправляемые подводные аппараты и пробоотборочное оборудование для изыскательских работ.В 2013 году на борту НИС «Маунт Митчелл» была проведена съемка многолучевым эхолотом , а в период с 22 августа по 15 октября в районах As и B были проведены работы по отбору проб полиметаллических конкреций, включая транзит и бункеровку.
В 2013 году с борта исследовательского судна «Маунт Митчелл » было осуществлено многолучевое эхолотирование , в период с 22 августа по 15 октября (включая время на транзит и бункеровку) в районах А и В был произведен отбор проб полиметаллических конкреций.Радиоприемопередатчик УКВ с ЦИВ, 2 портативных УКВ радиопередатчика, радиолокационный транспондер, компас, индикатор GPS, эхолот .
Радиостанция УКВ с ЦИВ, две носимых радиостанции УКВ, радиолокационный ответчик, путевой магнитный компас, GPS, эхолот .Интерпретация данных многолучевого эхолота (Seabeam 2000).
интерпретация данных, полученных с помощью многолучевого эхотрала «Сибим-2000»;Если батиметрические данные были получены с помощью иных средств, кроме однолучевого или многолучевого эхолота (например,g., спутниковая альтиметрия, интерферометрия гидролокатора бокового обзора или сейсмическое отражение), это должно быть четко указано, а метод обработки полностью детализирован.
Когда батиметрия методы использования используются методы использования однолучевого многолучевого эхолота (например, спутниковые замеры высоты, гидролокатор бокового обзора, интерферометрия или сейсмическое отражение), это обстоятельство должно быть прямо указано с подробным описанием использованного обработки.За тот же период промеры глубин с подводных лодок покрыли примерно 91 000 км погонных километров со средней точностью определения глубины в пределах 1,0 — 1,5 мили; Показания сняты эхолотами НЭЛ-6 «Молога» .
В этом же периоде исследований промер с подводных лодок составил около 91000 линейных километров при средней точности положения глубин на промере 1,0 — 1,5 мили, измерялись эхолотами НЭЛ6 « Молога ».Ожидается, что в двухлетнем периоде 2010-2011 гг. Будет подготовлено около 40 ученых, и страны будут оснащены эхолотами , станциями глобальной системы позиционирования и программным обеспечением.
В двухгодичном периоде 2010 — 2011 годов ожидается подготовка примерно 40 ученых и снабдить страны эхолотами , станциями глобальных системы координат и программным обеспечением.Дисплеи отдельных устройств, таких как указатели скорости, эхолоты , и радионавигационные приемники, могут использовать меньшее разрешение.
Для дисплеев отдельных приборов, таких, как лаг, эхолот , приемоиндикаторы систем радионавигации, допускает применение дисплеев меньшего разрешения.В стандартную комплектацию входят основной и вспомогательный компасы, индикатор GPS, лог, эхолот , радар, УКВ радиоприемник, спутниковая навигационная система.
Предусматривается установка главного и путевого компасов, системы спутниковой навигации, лага и , эхолота , навигационная РЛС, УКВ радиостанции, системы спутниковой связи.(a) Точечное зондирование, проведенное с помощью широколучевого эхолота , дает выборку большой зоны охвата, покрывающей большую площадь морского дна.
а) при точечных промышленных глубин, выполняемых с помощью широколучевого эхолота, линия пересечения диаграммы направленности с поверхности охватывает крупный участок морского дна.Когда широколучевые эхолоты работают непрерывно, обеспечивая непрерывный профиль глубины, возникает такое же искажение глубины и положения глубин мелководья;
Когда с помощью широколучевых эхолотов ведется сплошная съемка, дающая непрерывный профиль глубин, происходит такое же искажение глубины и местоположения мелководных участков;c) системы многолучевых эхолотов , особенно когда каждый отдельный луч узкий, обеспечивают точные глубины, но данные от таких систем относительно редко встречаются на глубокой воде;
с) многолучевые эхолотные системы, особенно те, у которых каждый индивидуальный пучок является узким, дают точные значения глубин, однако данные по глубоководным районам, полученные с помощью таких систем, сравнительно редки;В общей сложности 21 120 точек глубины было измерено эхолотом , а 17 426 точек глубины были измерены сейсмическими зондированием.
Эхолотом было измерено 21120 глубин, путем сейсмозондирования — 17426 глубин. .Эхолот— Перевод на русский — примеры английский
На основании вашего запроса эти примеры могут содержать грубую лексику.
На основании вашего запроса эти примеры могут содержать разговорную лексику.
Магнитный компас, индикатор GPS, радар, лаг, , эхолот , основной и переносной радиопередатчики УКВ диапазона.
Магнитный компас, навигационная РЛС, GPS, лаг, эхолот , носимая и стационарная УКВ-радиостанции.Радиоприемопередатчик УКВ с ЦИВ, 2 портативных УКВ радиопередатчика, радиолокационный транспондер, компас, индикатор GPS, эхолот .
Радиостанция УКВ с ЦИВ, две носимых радиостанции УКВ, радиолокационный ответчик, путевой магнитный компас, GPS, эхолот .Если батиметрические данные были получены с помощью иных средств, кроме однолучевого или многолучевого эхолота (например,g., спутниковая альтиметрия, интерферометрия гидролокатора бокового обзора или сейсмическое отражение), это должно быть четко указано, а метод обработки полностью детализирован.
Когда батиметрия методы использования используются методы использования однолучевого многолучевого эхолота (например, спутниковые замеры высоты, гидролокатор бокового обзора, интерферометрия или сейсмическое отражение), это обстоятельство должно быть прямо указано с подробным описанием использованного обработки.В стандартную комплектацию входят основной и вспомогательный компасы, индикатор GPS, лог, эхолот , радар, УКВ радиоприемник, спутниковая навигационная система.
Предусматривается установка главного и путевого компасов, системы спутниковой навигации, лага и , эхолота , навигационная РЛС, УКВ радиостанции, системы спутниковой связи.Эхолот или зонд.
c) системы многолучевых эхолотов , особенно когда каждый отдельный луч узкий, обеспечивают точные глубины, но данные от таких систем относительно редко встречаются на глубокой воде;
с) многолучевые эхолотные системы, особенно те, у которых каждый индивидуальный пучок является узким, дают точные значения глубин, однако данные по глубоководным районам, полученные с помощью таких систем, сравнительно редки;(a) Точечное зондирование, проведенное с помощью широколучевого эхолота , дает выборку большой зоны охвата, покрывающей большую площадь морского дна.
а) при точечных промышленных глубин, выполняемых с помощью широколучевого эхолота, линия пересечения диаграммы направленности с поверхности охватывает крупный участок морского дна.для зон 1 и 2 — эхолот или измерительный провод с запасным проводом;
для зон 1 и 2: эхолот или ручной лот с запасным грузом;Комплект пара-спасательного, морского и наземного оборудования Швартовный буй Гидрографический Эхолот
Комплект оборудования парашютно-десантируемой команды спасателей на суше и на море
Предложить пример
Другие результаты
Исключения могут быть сделаны для дисплеев отдельных устройств, например, индикаторов скорости или эхолотов .
Исключение может быть сделано для дисплеев отдельных приборов, таких, как лаг и эхолот .(b) Узколучевые эхолоты были разработаны для уменьшения размера зоны покрытия.
Ь) площадь соприкосновения диаграммы направленности с поверхности укрепана 9 узколучевые эхолоты.Общая площадь 3240 км2 была нанесена на карту с помощью многолучевого эхолота .
Комиссии была предоставлена техническая информация в отношении опыта, навыков и исследовательского оборудования, включая потенциальные исследовательские суда, многолучевые эхолоты , системы глубокой буксировки , дистанционно управляемые транспортные средства и оборудование для отбора проб для исследований.
Комиссии были предоставлены технические сведения относительно опыта работы, квалификации и разведочного оборудования, включая возможные исследовательские суда, буксируемые глубинные многолучевые , эхолоты , телеуправляемые подводные аппараты и пробоотборочное оборудование для изыскательских работ.В 2013 году на борту НИС «Маунт Митчелл» была проведена съемка многолучевым эхолотом , а в период с 22 августа по 15 октября в районах As и B были проведены работы по отбору проб полиметаллических конкреций, включая транзит и бункеровку.
В 2013 году с борта исследовательского судна «Маунт Митчелл » было осуществлено многолучевое эхолотирование , в период с 22 августа по 15 октября (включая время на транзит и бункеровку) в районах А и В был произведен отбор проб полиметаллических конкреций.Интерпретация данных многолучевого эхолота (Seabeam 2000).
интерпретация данных, полученных с помощью многолучевого эхотрала «Сибим-2000»;За тот же период промеры глубин с подводных лодок прошли около 91000 км погонных километров со средней точностью определения точки глубины в пределах 1.0 — 1,5 мили; Показания сняты эхолотами НЭЛ-6 «Молога» .
В этом же периоде исследований промер с подводных лодок составил около 91000 линейных километров при средней точности положения глубин на промере 1,0 — 1,5 мили, измерялись эхолотами НЭЛ6 « Молога ».Ожидается, что в двухлетнем периоде 2010-2011 гг. Будет подготовлено около 40 ученых, и страны будут оснащены эхолотами , станциями глобальной системы позиционирования и программным обеспечением.
В двухгодичном периоде 2010 — 2011 годов ожидается подготовка примерно 40 ученых и снабдить страны эхолотами , станциями глобальных системы координат и программным обеспечением.Дисплеи отдельных устройств, таких как указатели скорости, эхолоты , и радионавигационные приемники, могут использовать меньшее разрешение.
Для дисплеев отдельных приборов, таких, как лаг, эхолот , приемоиндикаторы систем радионавигации, допускает применение дисплеев меньшего разрешения.Когда широколучевые эхолоты работают непрерывно, обеспечивая непрерывный профиль глубины, возникает такое же искажение глубины и положения глубин мелководья;
Когда с помощью широколучевых эхолотов ведется сплошная съемка, дающая непрерывный профиль глубин, происходит такое же искажение глубины и местоположения мелководных участков;В общей сложности 21 120 точек глубины было измерено эхолотом , а 17 426 точек глубины были измерены сейсмическими зондированием.
Эхолотом было измерено 21120 глубин, путем сейсмозондирования — 17426 глубин. .
