В данной статье мы рассмотрим существующие типы рыболовных катушек и разберем по какому принципу и критериям происходит их выбор.
Тип используемой  рыболовной катушки (в дальнейшем по тексту возможны условные обозначения «ИК»,»БК»), во многом зависит от способа ужения, который определяет характер снасти и ее элементов. При выборе  рыболовной катушки стоит также учитывать условия сопровождающие процесс рыбалки. Хотя некоторые виды рыбной ловли, не зависимо от  обстоятельств, предусматривают только одно единственное  эффективное решение.

 Рыболовные катушки.

Большинство рыболовных снастей, за исключением некоторых, не обходятся без них, ставших в современном рыболовным мире, таким-же важным элементом снасти, как и само удилище. Они выполняет функцию удобного хранения и транспортировки лески, взаимодействуя с удилищем, позволяют  совершать необходимые манипуляции с ней, упрощая и облегчая процесс рыбалки.

Рыболовные катушки разделяются на инерционные и безынерционные, которые выпускаются открытого и закрытого типа (имеют открытый или закрытый барабан-«шпулю»).

Термины «инерционный» и «безынерционный» используемые в названии, говорят о том, что в одних катушках — присутствует момент инерции при вращении, в других — он исключен. Принято условно подразделять их по способу ловли на спиннинговые, проводочные, матчевые, нахлыстовые, троллинговые и некоторые другие.

Инерционные катушки для рыбалки.

ИК открытого типа имеют самую простую и неприхотливую конструкцию, недостатком которой является необходимость своевременного ручного притормаживания барабана (шпули) в момент заброса приманки.

Преждевременное торможение приводит к отстрелу приманки (тяжелый объект, летящий с ускорением,   обрывает леску ), запоздалые действия, когда приманка уже приводнилась, а катушка продолжает вращаться по инерции, служат причиной произвольного схода большого количества лески с нее и образования «бороды» (спутанного мотка ).
При использовании катушки такого типа для дальнего заброса,  требуется определенная сноровка, позволяющая  поймать момент касания снасти  с водой и вовремя, мягко затормозить вращающийся барабан.

Несмотря на это, опытные рыболовы широко применяют их для разных видов рыбной ловли, так-как они доступны по цене, имеют простой, неприхотливый  и очень надежный механизм.

Электронная книга «Рыбалка для начинающих» ответит на все ваши вопросы и будет лучшим помощником в освоении этого занятия. Подробнее

Начинающим   целесообразней использовать ИК  для ловли рыбы в  проводку и нахлыст, на зимних удилищах, со  спиннингом, служащим в качестве закидушки при ужении с лодки, для  способов рыбалки не требующих силового заброса.

Некоторые инерционные катушки дополнительно снабжены устройством торможения, не пользующимся особым спросом у рыболовов из-за «перетормажевания»(затруднения)  дальности заброса.

Мультипликаторы — инерционные катушки закрытого типа.

Мультипликатор — компактная модификация инерционной катушки, была изобретена в 1810 г. в США, в штате Кентукки часовым мастером Джорджем Снайдероми и до настоящего времени, изменяясь и совершенствуясь на протяжении двух столетий, не перестает радовать рыболовов разных стран.

Техническим решением, в задачи увеличения дальности заброса приманки, послужило снижение вращающего момента( инерции) на барабане новой катушки, достигнутое благодаря ее особой механической конструкцией, состоящей из не большого в диаметре и облегченного барабана (шпули), редуктора (мультипликатора) увеличивающего обороты шпули с определенным передаточным числом, которое определяется отношением одного оборота рукояти к определенному количеству оборотов шпули.

Передаточное отношение  мультипликаторной катушки маркируется на ее корпусе. Например: запись «5,8:1» следует понимать как 5,8 оборота  шпули за один оборот рукояти.

С целью уменьшения трения во вращающихся частях МК, основные узлы ее механизма оснащены подшипниками, обеспечивающими легкий и плавный ход ротора и рукояти. Наличие механического тормоза, позволяет при забросе приманки (в стадии ее излета ), гасить силу инерции вращения барабана, тем самым синхронизируя вращение шпули с полетом оснастки, предотвращая излишний сход лески и последствия связанные с ним.

Для равномерной намотки рыболовной нити на удлиненную шпулю, в мультипликаторах применяется лесоукладыватель, который позволяет наматывать ее по всей длине барабана, исключая бугры и провалы, образуемые неправильной намоткой.

Некоторые — силовые варианты исполнения этих изделий, в которых лесоукладыватель («водило») отключается на время заброса, оснащаются дополнительным магнитным тормозом, избавляющим от перебежки лесы при забросе легких наживок.

Магнитный тормоз — представляет собой ряд магнитов, последовательно расположенных по окружности корпуса катушки. При увеличении скорости вращения шпули, магниты, под действием центробежной силы, приближаются к ее металлическим стенкам, замедляя ход вращения, при уменьшении скорости — отдаляются, ослабляя торможени

е.
Мультипликаторы,  оснащенные таким тормозом, часто называют «мыльницами», оптимальные вес используемой с ними  оснастки  от 7 грамм. Недостаточная мощность «мыльниц»,  ограничивает область их применения.

Мультипликаторные катушки пользуются большим спросом в морской рыбалке, где размеры улова не предсказуемы и требуют от изделия повышенной мощности и надежности в эксплуатации. За их выпуском стоит целая «катушечная» индустрия, дополняя отдельными деталями и узлами базовый механизм катушки, с учетом динамики  рыбной ловли,  магнаты рыболовной промышленности производят модели разной модификации; байткастинговые, кастинговые, донные, троллинговые,

разного класса мощности; легкого, среднего, тяжелого и разной ценовой категории, от бюджетных до очень и очень дорогих моделей класса «премиум».

Зачастую достаточно сложно определиться с выбором класса изделия. Однако нельзя забывать, что мультипликаторные катушки являются инерционными — получающими первоначальное ускорение за счет энергии заброса приманки, вес которой имеет первостепенное значение.

Зная это, легко понять, что с легкими приманками их просто не удастся «разогнать». Эту характерную особенность надо иметь в виду при выборе изделий данного типа, принимая во внимание ограниченную дальность заброса маловесных приманок ( менее 7-8 г.) и достаточно жесткие требования к технике их заброса.

Мультипликаторную катушку, можно с уверенность назвать шедевром творчества рыболовных товаров, мощные троллинговые катушки, это практически мини лебедки, способные вытащить рыбу огромных размеров.

Виды мультипликаторных катушек.

Байткастинговые  мультипликаторные катушки

— предназначены для способов и стилей рыбалки  требующих частых забросов оснастки, проводки приманки и ручного вываживания рыбы, т.е. катушками для спиннинга. Оптимальный вес используемых с ними приманок от 7 до 20г.

Кастинговые — рассчитаны на заброс приманок от 28г до 200 г, имеют более значительный вес и размеры по сравнению с байткастинговыми. Для них необходим специальный мощный спиннинг с особым катушкодержателем и пропускными кольцами с обратно стороны спиннинга, т.е сверху удилища.На такие веса приманок ловят крупную рыбу, соответственно вываживать ее очень трудно, для этого был разработан специальный спиннинг под кастинговые мультипликторные катушку..

Донные — имеют мощную конструкцию (стальные или бронзовые шестерни, увеличенного профиля) передаточного механизма, способного выдерживать сильные нагрузки. У большинства из них отсутствует лесоукладыватель, не приспособленный к критическим режимам работы. Применяются для ловли крупной рыбы донными снастями не требующих частых забросов оснастки или вообще обходящиеся без них. Обычно это ловля в отвес  или приманки завозятся на лодках.

Троллинговые – для стиля ловли, когда перемещение и анимация приманки обусловлены движением лодки (троллинг). Рассчитаны на сильные резкие нагрузки, тяжелые, требуют дополнительного оснащения (крепежных конструкции, специального пояса с упором для удилища, особенных удилищ).

Но именно их применяют для ловли самых крупных и сильных в мире  рыб. Чаще всего их используют в морской рыбалке, но и  большие судоходных реки, в которых водится крупный хищник, не исключение.

Безынерционные катушки открытого типа.

Примерно через сто лет после изобретения  Джорджем  Снайдером мультипликаторной катушки, в графстве Йоркшир (Англия), был получен первый патент на катушку с фиксированной шпулей, ставшей прототипом  всех  ныне существующих безынерционных катушек, сумевших заслужить уважение и популярность среди  рыболовов разной квалификации.

В рабочем состоянии, шпуля БК избавлена от вращения, а рыболовная нить сходит с торца ее жестко закрепленного корпуса, расположенного параллельно удилищу, при этом полностью исключен момент инерции и все побочные эффекты связанные с ним.  Техника заброса приманки с использованием данной катушки, не требует особого мастерства и доступна даже начинающим рыболовам, чего не скажешь о мультипликаторах.

Безынерционные катушки сочетают в себе широкий диапазон возможностей, позволяющих ловить самую разную рыбу, в  различных местах, используя всякие методы и способы ловли. За что  получили огромную популярность как среди любителей, так и спортсменов — профессионалов рыбной ловли.

При выборе БК следует учитывать, что они так же как и мультипликаторы, выпускаются разной силовой градации ( легкие, средние, тяжелые) определяющей ее класс мощности,  рассчитанный на всевозможные критические нагрузки. Также безынерционные катушки отличаются скоростными качествами, характеризующимися передаточным числом их приводного механизма:

• — тихоходные или силовые от 3.2:1 до 4,2:1, — считаются самыми мощными для данного типа, применяют для ужения крупной рыбы донными снастями;
• — универсальные от 4,3:1 до 6,2:1, —   средней мощности удовлетворяющие большинству способов рыбной ловли. Используют для спиннинга, поплавочных  и донных способов ловли.
• — скоростные от 6,3:1 до 7,2:1. —  изделия обладающие высокой скоростью вращения ротора, но  уступающие мощностью предыдущим вариантам. Позволяет быстро наматывать большой метраж лески на шпулю. Скоростные катушки практикуют для ужении не крупной рыбы  на  матчевой   —  снасти, для поплавочных снастей при ловле в проводку и для донных удочек .

Кроме этого, барабан БК может   отличаться  геометрической формой (цилиндрической, конусной, обратно-конусной, бочкообразной),  имеющей,  при этом, различный профиль   (высокий — глубокий, низкий -мелкий, вытянутый- длинный, короткий — сплющенный) выполненный из разных материалов ( метал, пластик, композит, графит).

Более подробный материал о деталях, узлах, характеристиках и принципе работы БК, изложен в статье этого блога «Устройство безынерционной катушки»

Безынерционные катушки с закрытой шпулей.

Защита лески и механизма ее укладки на шпулю от воздействия внешней среды; воды, грязи, ветра, солнечных лучей, а так же от случайных посторонних контактов в процессе работы, часто служивших причиной ее сбоя, побудили производителей безынерционной катушки снабдить ее защитным кожухом.

Расположение  пропускного отверстия в центре защитного кожуха, замыкающего и удерживающего леску со всех сторон, позволило сохранять постоянным угол ее подачи, облегчив беспрепятственную укладку на барабан. Чего не скажешь о БК  открытого типа, в которых любая неточность в направлении подачи мононити  на ролик лесоукладывателя, приводит к неприятным последствиям.

Меры по защите механизма укладки  упростили и облегчили процесс эксплуатации катушки с закрытой шпулей, на столько, что она  стала доступной в обращении даже детям и людям с ограниченными возможностями.  Не требующее особых навыков и техники использования, изделие с закрытой шпулей, получило незаслуженную популярность среди рыболовов.

Время шло и чем больше и очевидней становился список недостатков рыболовного новшества, тем стремительней угасал ее  «звёздный час».

Главными недочетами конструкции зачехленной шпули, заставившими многих ее обладателей отказаться от услуг «достопочтенной», стали;

— недостаточная емкость барабана, ограничивающая диаметр используемой лески ( до 0. 3мм) лишила возможности применения БК для ловли крупной рыбы.

—  быстро засоряемое  пропускное отверстие кожуха, налипающим на леску мусором,  затрудняет работу катушки,

— существенно урезанная  дальность заброса приманки, из-за возросшего трения в  точках соприкосновения лески с кромкой пропускного отверстия, сократила дистанцию рыбной ловли.

— отсутствие вращательного элемента в точках соприкосновения мононити с краями пропускного отверстия, приводит к ее преждевременному  истиранию, оставляя на них пропилы усугубляющие ситуацию.

Перечисленный не полный список недостатков защищенной шпули, оставил у нее в поклонниках лишь ту часть аудиторию, которая отдает ей предпочтение из-за простоты в обращении, невзирая на все недостатки. Как правило, это люди особо не разбирающиеся в рыболовных принадлежностях или не имеющие возможности пользоваться другими типами конструкций в силу ограниченных материальных или физических возможностей.

Надеюсь материал страницы сайта помог вам ответить на вопрос: «Какую  рыболовную  катушку выбрать . Выбор за вами.

Анекдот:

Рано утром к мужчине приходят полицейские.
— Знаете у нас для вас три новости; хорошая, плохая и очень хорошая.

— Давайте с плохой.

— Ваша жена утонула, мы ее вытащили из воды.

— А хорошая новость?

— Мы собрали с нее ведро крупных раков.

— А очень хорошая?

— Завтра мы ее снова вытащим и приглашаем Вас на пиво.

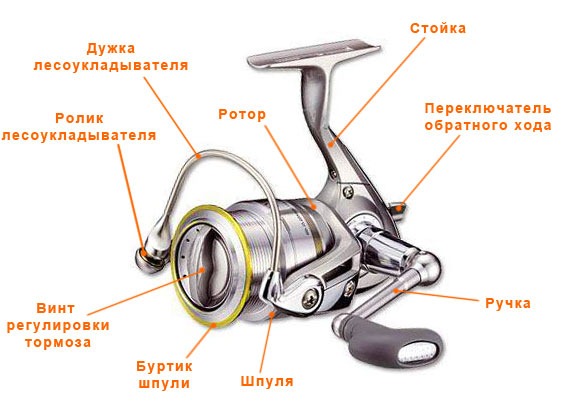

Устройство безынерционной катушки — строение катушек

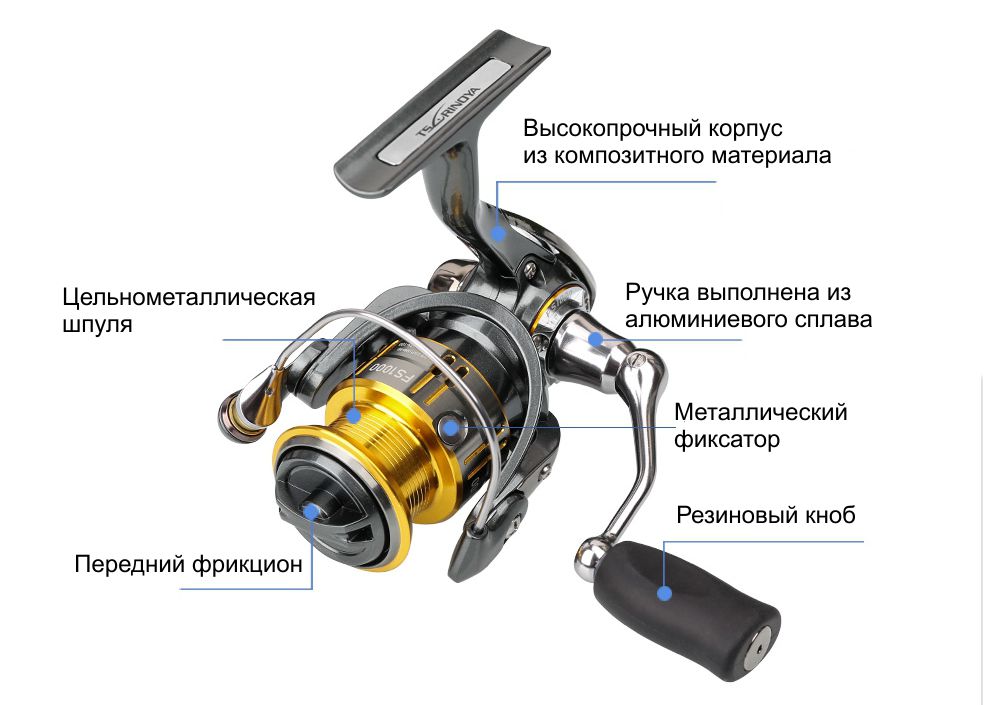

Состав безынерционной катушки:

1. Корпус с механизмом и лапкой для крепления к удилищу. Является литой составной формой из металла, пластмассы, или углепластика. Технически сложным устройством безынерционную катушку можно назвать из-за механизма, находящегося в корпусе катушки.
2. Ротор с откидной дужкой механизма лесоукладывателя. Механизм создает вращательное движение ротора, который снабжен подвижной дужкой лесоукладывателя. Во время заброса дужку нужно откинуть, что обеспечивает сход лески со шпули. Во время подмотки леска укладывается на шпулю роликом, который установлен на дужке, находящейся в закрытом состоянии.
3. В катушке для хранения лески используется неподвижная шпуля, которая обычно изготовляется из сплавов металла и полимеров.
4. Вращательное движение всему механизму задается ручкой.

Вышеперечисленное является основными элементами безынерционной катушки. Всё остальное оснащение, представляет из себя дополнения, которые делают эксплуатацию более удобной и увеличивают функционал.

Основные характеристики рыболовных катушек:

1. Передаточное число.
2. Плавность и легкость хода.
3. Тип устройства подачи шпули.
4. Вес и материалы изготовления.
5. Мощность.
6. Скорость подмотки.
7. Наличие стопора обратного хода.
8. Фрикционный тормоз.

Чистка и смазка безынерционной катушки

Рекомендуем посмотреть обзоры/отзывы о следующих катушках:

1. Daiwa Luvias обзор и отзывы
2. Daiwa laguna
3. Daiwa Sweepfire
4. Daiwa Revros
5. Daiwa Crossfire
6. Daiwa Freams
7. Daiwa Exist
8. Daiwa Caldia
9. Daiwa Crest
10. Daiwa Exceler
11. Shimano Biomaster FB

Строение безынерционных катушек

Все характеристики катушки взаимосвязаны с ее элементами, поэтому последовательно разберемся, в составных частях и их непосредственном влиянии на характеристики катушки.

Сперва пару слов о разнице безынерционных катушек для спиннинга и поплавочной удочки.

1.При ловле спиннингом приманка, с участием лески и удилища, контролируется катушкой. Из этого следует, что в данной снасти очень важной является чувствительность. При ловли же поплавочной снастью управление ведется всей оснасткой и, в конечном итоге, самой приманкой. И основную роль здесь играет именно удилище, а не катушка.

2.В спиннинге высокие скорости не нужны, потому, что высокая скорость не позволяет производить равномерную проводку на больших скоростях. Этого нельзя сказать о поплавочном способе, где передаточное число и скорость подмотки должны быть высокими для более быстрой подмотки при перезабросах.

3.Мощность или тяговое усилие. В зависимости от класса спиннинга (от хэви до ультралайта), этот параметр имеет большое значение. Чем забрасываемая приманка тяжелее, тем мощнее должен быть механизм катушки большей легкости, лучшей чувствительности и плавности ведения приманки. Для снасти на поплавок данная характеристика не так важна, что объясняется более легкими оснастками.

Еще стоит отметить и то, что поплавочная катушка не является специально разработанным устройством, а является спиннинговой катушкой, адаптированной под поплавочный вид ловли.

Для рассмотрения выберем простую бюджетную катушку Alivia от компании Shimano. Основными отличиями ее от более совершенных катушек являются количество дополнительных полезностей, к примеру, количеством и качеством подшипников, и системой торможения.

1. корпус катушки.
2. ножка катушкодержателя.
3. приводной механизм.
4. ротор.
5. фрикцион.
6. переключатель для обратного хода.
7. шток для крепления шпули.
8. дужка лесоукладывателя.
9. ролик лесоукладывателя.
10. шестерня-колесо.
11. закрывающая крышка на корпус.

Корпус безынерционной катушки

Он предназначен для установки на него всего механизма, объединения всех элементов катушки и обеспечивает крепление всей катушки к удилищу. Корпус катушки должен быть прочным и легким.

Материалами изготовления корпусов катушки являются:

1. полимерные сплавы, применяемые в основном для дешевых катушек;
2. алюминиевые сплавы и углепластик, применяется для корпусов катушек среднего и верхнего сегмента катушек;
3. титаномагниевые сплавы, применяющиеся для высококачественных катушек премиум-класса.

Каких-либо больших отличий в технологиях их производства найти сложно, разве что в дешевых катушках качество сплавов и точность установки механизма влияют очень негативно на работу катушку.

Эргономика ножки катушки является сугубо индивидуальным делом, но в бюджетном-классе удобство хватки итак довольно хорошее.

 Механизм вращения ротора безынерционных катушек

Состоит из устройства подачи шпули и главной пары.

 Главная пара передает вращение от ручки на ротор. Состоит он из следующих элементов:

• ведущего колеса
• ведомой шестерни на главном валу.

На валу ведущего колеса есть четырехгранное отверстие, предназначенное для ручки. Вращая рукоятку, мы непосредственно вращаем ведущее колесо. Усилие от него передается ведомой шестерне основного вала, который вращает ротор. Главная пара является редуктором с определенным передаточным числом, которое у поплавочных катушек находится в диапазоне от 4,6:1 до 6,5:1.

Передаточное число катушки является прямым показателем того, сколько оборотов делает ротор катушки при одном обороте катушки.

То есть, если передаточное число 5:1, то это значит, что при одном обороте ручки ротор совершает пять оборотов.

Распространенной ошибкой, с которой рыбакам приходится сталкиваться, есть то, что многие рыбаки не разделяют такие определения как скорость подмотки и передаточное число, имея в виду под ними одно и тоже.

Скорость подмотки является показателем того, сколько лески наматывается на шпулю катушки за один оборот ручки. Скорость подмотки еще зависит от передаточного числа и самого диаметра шпули. К примеру, передаточное число 5,2:1 и диаметр шпули в сорок миллиметров. Скорость подмотки в таком случае равна 3.14×5.1×40 = 640.56 миллиметров лески за один оборот рукоятки катушки. При этом нужно учитывать еще и наполнение шпули леской, то есть, чем больше лески на ней намотано, тем больше лески в одном обороте ее вокруг самой шпули, поэтому диаметр шпули не точный, а ориентировочный, а реальный размер будет другим.

Чем больше размеры шестеренок в главной паре, тем механизм катушки мощнее. Но для простой поплавочной ловли фактор этот малозначителен, в отличии от спиннинговой ловли. Увеличенные шестерни в главной паре с несколько притертыми зубцами имеют маркировку FluiDrive Gearling, и являются плавно движущимся зубчатым механизмом. Расчет передачи может быть произведен на компьютере, а комплектующие сделаны на станках с компьютерным управлением, и катушки такого плана будут маркироваться как Digital Gear Design.

Зубцы шестеренок в катушке могут быть дополнительно механически обработаны для улучшения сцепления, уменьшения люфтов и снижения трущихся частей катушки. Такие механизмы имеют обозначение HaperGear (суперпередача).

Помимо взаимодействия штока ручки с ведущей шестеренкой четырехгранного отверстия в вале, есть еще и соединение винтом. Такое решение уменьшает люфты и имеет маркировку Direkt Drive Handsle.

Устройство подачи шпули является механизмом с возвратно-поступательными движениями. Есть два типа устройства:

• винтовая передача;
• кривошипный механизм шестеренка-кулиса.

Устройство с кривошипным (кулисным) механизмом состоит из малой шестерени, установленной на валу ведущего колеса, и деталей, изображенных на картинке «Кулиса»:

2 — шестеренка-паразитка;

3 — каретка на штоке;

4 — шток для крепления и подачи шпули;

5 — направляющие для каретки.

Вращение от рукоятки передается на малую шестерню, которая передает его на шестеренку-паразитку. Через цилиндрический выступ, шестеренка-паразитка двигает каретку. Каретка совершает возвратно-поступательное движение. Такое же движение повторяет и шпуля на штоке. Таким образом осуществляется равномерная укладка лески на шпулю во время намотки.

Шестеренку-паразитку могут делать круглой и квадратной формы. Квадратная шестерня предотвращает задержки в крайних точках движения каретки и обеспечивает более равномерное заполнению шпули катушки леской, и у бортиков тоже.

Существует еще один вид кривошипного механизма, в котором форма ведомой шестеренки-паразитки выполнена в виде элипса, а каретка стыкуется к ней соединением на шарнирах. Но работа устройства не меняется от этого.

Хорошее исполнение пары шестерня-каретка, высокое качество сборки и ее притертость обеспечивают хорошую равномерность возвратно-поступательного движения штока без провалов и рывков, что обеспечивает ровную и плавную намотку на шпулю. Такие системы имеют обозначение как:

• Slow Oscillation;
• Close Winding System;
• Silentoscillation.

Данные системы обладают дополнительными шайбами под шпулю для регулирования намотки лески. Поэтому, увидев на коробке указанные маркировки, обязательно проверяйте наличие регулировочных шайб.

Винтовое устройство подачи шпули — имеет следующие элементы (картинка «Винт»):

2 — шестерня привода;

3 — винт;

4 — шток для подачи шпули;

5 —направляющая каретки;

6 — каретка.

Главная пара передает вращение на каретку посредством кулачкового вала шестерни привода. Во многих моделях катушек применяется бесконечный винт с разным шагом и перекрестной нарезкой. Укладка лески на шпулю в этом случае будет перекрестной. При различном шаге канавок скорость движения шпули назад и вперед отличается.

Это обеспечивает хорошую укладку тонких лесок, при которой сход со шпули более легкий, что уменьшает вероятность запутывания, связанное с тем, что верхний слой лески утопился в нижний.

И под конец пару слов о том, какая система все-таки лучше. А никакая — обе хороши, если они хорошо рассчитаны и собраны. Для рыбака-поплавочника будет достаточно и кулисного механизма, который прост и дешев. Да и сама катушка будет меньше весить.

Статьи по теме:

Оснастки для спиннинга (Техас, Каролина, дропшот)	Рыболовные узлы и поводки, прочность узлов	Как разбирать и смазывать катушку
Ловля на джеркбейты	Ловля на поверхностные приманки (глиссеры)	Ловля на пропбейт (приманка с пропеллером)
Как выбрать поппер, на что обращать внимание при выборе	Ловля на девон(уникальная блесна с пропеллером)	Cпиннербейт своими руками, (изготовление и ловля)

	Рыболовные самоделки своими руками   Своими руками 16 тыс. просмотров
	Рейтинг зимних блесен для ловли на окуня   Зимняя рыбалка 13 тыс. просмотров
	Обзор лучших балансиров для зимней рыбалки   Зимняя рыбалка 1454 просмотров
	Ловля на мормышки: разновидности, снасти, техника ловли   Зимняя рыбалка 19 тыс. просмотров
	Виды рыбопоисковых эхолотов для рыбалки   Эхолоты 19 тыс. просмотров
	Обзор алюминиевых лодок для рыбалки   Лодки 14 тыс. просмотров
	Обзор и рейтинг эхолотов для рыбалки   Эхолоты 7 тыс. просмотров
	Как выбрать катушку для спиннинга?   Катушки 10 тыс. просмотров
	Электромоторы для надувных лодок(обзор)   Моторы 3 тыс. просмотров
	Алюминиевые катера для рыбалки   Лодки 8 тыс. просмотров
	Какую катушку выбрать для фидера — обзор характеристик   Фидер 19 тыс. просмотров
	Характеристики и возможности фидерных удилищ   Фидер 6 тыс. просмотров
	Рейтинг карповых катушек с байтранером   Карпфишинг 9 тыс. просмотров
	Лодка для рыбалки: на что обращать внимание при пркупке   Лодки 21 тыс. просмотров
	Как выбрать мотор для лодки?   Моторы 3 тыс. просмотров
	Классификация воблеров и других приманок   Спиннинг 30 тыс. просмотров
	Ловля на  силиконовые приманки   Спиннинг 15 тыс. просмотров
	Лучшие воблеры на щуку: размер, цвет, проовдка   Спиннинг 4 тыс. просмотров
	Ловля фидером на флэт-кормушки   Фидер 8 тыс. просмотров
	Самодельная прикормка для леща своими руками   Фидер 21 тыс. просмотров
	Ловля спиннингом на раттлины   Спиннинг 3 тыс. просмотров
	Как выбрать карповую катушку: обзор и рейтинг   Карпфишинг 14 тыс. просмотров

Как выбрать безынерционную катушку: обзор параметров катушек

На что стоит обращать внимание при выборе безынерционной катушки?

1. Плавность хода
2. Размер катушки
3. Шпуля (материал покрытия, размер, глубина, форма)
4. Удобство рукоятки и ее длина
5. Количество подшипников
6. Фрикционный тормоз (чувствительность, расположение)
7. Байтранер (если требуется)
8. Качество лесоукладывания (ролик лесоукладывателя)
9. Общая жесткость корпуса
10. Допустимая нагрузка на фрикционный тормоз.

Рассмотрим представленные параметры более подробно.

Плавность хода катушки

Плавность является предельно важным параметром, так как плавность влияет на чувствительность, и на равномерность наматывания лески на шпулю. На плавность катушки влияет количество и качество внутренних подшипников, сбалансированность ротора, жесткость корпуса и прочие элементы механизма.

Плохо намотанная леска будет вызывать дерганность приманки, и также негативно влияет на дальность заброса приманки. Да и сам процесс выматывания будет не самым приятным при плохой плавности хода.

Стоит отметить, что использование слишком больших грузов при выматывании, может ускорить стирание внутренних деталей катушки, что ухудшит ее плавность.

Размер шпули

Размер шпули зависит от способа ловли и толщины лески. На катушках можно встретить некоторые значения 1000, 2000, 2500, 3000, 4000, 5000 и даже 12000. Число 1000 показывает, что шпуля вмещает в себя 100 метров лески толщиной 0.1 мм, а число 3000 способно вместить сто метров лески толщиной 0.3мм.

• Для легкого спиннинга (ультралайта) обычно применяются катушки со шпулями 1000-2500.
• Для среднего спиннинга: 2500-3500.
• Для тяжелого спиннинга используются шпули размером 4000+.
• Для фидерной ловли берут катушки со шпулями 2500-5000.
• Для карпфишинга 5000+.

Размер и глубину шпули стоит подбирать в зависимости от длины и диаметра применяемой вами лески и от дальности заброса приманки.

Форма конуса шпули и глубина профиля

Глубокие шпули вмещают в себя большее количество лески, дальность заброса такими шпулями невысока, применяются для толстой плетенки или монофильной лески.

Неглубокие шпули Air Spool применяются, в основном, для тонких плетеных лесок. Обычно такие шпули имеют увеличенный диаметр.

Шпули Long Cast обычно применяются на карповых катушках. Длинная конусообразная форма шпули обеспечивает хорошую вместимость и дальний заброс.

Существуют также шпули с обратным конусом, которые применяются для спиннинговых катушек. Обратный конус исключает сброс петель и уменьшает риск запутывания лески.

Материал шпули

Шпуля может быть изготовлена или из пластмассы или из металла.

Пластмассовые шпули лучше обойти стороной, так как они быстро изнашиваются и обладают высоким трением. Плетенка на пластмассовых шпулях не применятся.

Металлические шпули создаются обычно из алюминия, более дорогие из титана или композитов. Есть также алюминиевые шпули с покрытием из нитрита титана, которые обладают очень гладкой поверхностью, износоустойчивостью и прочностью.

Катушки с алюминиевыми шпулями с твердым покрытием из титана стоят намного дороже обычных катушек.

Строение безынерционных катушек

Дужка и ролик лесоукладывателя

При откидывании дужки (при забросе) леска сходит со шпули, при закрытии дужки — сход лески останавливается. Дужка лесоукладывателя, ролик и шпуля должны быть гладкими и без заусенец.

Важно то, чтобы леска попадала прямо на специальный ролик и не зацеплялась при это ни за что.

Фрикцион

Элемент безынерционной катушки, который позволяет стравливать шнур или леску при выматывании рыбы для того, чтобы не порвать леску или губу рыбе. При сильных рывках нужно давать рыбе сматывать леску с катушки, так как рыба при этом устает и не может порвать леску. Фрикцион бывает задним, либо передним.

Для спиннинга обычно используются катушки с передним фрикционом.

Для фидера или карпфишинга используются катушки с задним фрикционом и с байтранером.

Передний фрикцион считается более чувствительным и более надежным и регулируется более тонко.

Безынерционные катушки для рыбалки (видео)

Рекомендуем также ознакомиться с ообзорами/отзывами о следующих катушках:

1. Daiwa Luvias обзор и отзывы
2. Daiwa Certate
3. Daiwa laguna
4. Daiwa Sweepfire
5. Daiwa Revros
6. Daiwa Crossfire
7. Daiwa Freams
8. Daiwa Exist
9. Daiwa Caldia
10. Daiwa Crest
11. Daiwa Exceler
12. Shimano Biomaster FB

Daiwa Certate

Shimano Twin Power

Daiwa Luvias 12

Daiwa Freams

Daiwa Crossfire

Daiwa Exceller

Daiwa Legalis

Daiwa Laguna

Daiwa Crest

Daiwa Revros

Daiwa Sweepfire

Байтранер

Байтранером называют специальный механизм спуска лески или шнура. То есть, при отведении скобы байтранера шпуля катушки начинает стравливать леску, а при обратном нажатии на скобу шпуля перестает стравливать леску, что очень удобно.

Байтранер чаще всего используется в карповой и фидерной ловле.

Байтранер можно также использовать и как сигнализатор поклевки, так как рыба во время рывка будет тянуть леску с катушки, что будет сопровождаться характерный треском, который можно услышать метров за десять-двадцать.

Вес катушки

В большинстве случаев легкость катушки является преимуществом для рыболова, легкая катушка дает большее удобство и свободу действий, да и уставать с легкой катушкой вы будете меньше.

С другой стороны, экономия на материалах деталей катушки, которые должны быть из метала, увеличивает вес катушки. Поэтому стоит искать некий баланс и знать, что надежность и долговечность катушки все же важнее чем ее легкость.

Другими словами, чем безынерционная катушка тяжелее, тем она надежней, но не всегда. Самые современные катушки могут быть изготовлены из композитных материалов, которые и прочнее и легче алюминия, но стоят при они этом намного дороже.

Вес катушки играет важную роль в общем балансе снасти. Баланс снасти — это правильный центр тяжести удилища и катушки, чем он ближе к рукоятке катушки тем лучше. Такое равновесие меньше нагружает руку и позволяет делать более эффективную проводку.

Особо легкие катушки важны в ультралайте, когда сам спиннинг и приманки максимально легкие. Средний вес катушек для ультралайта составляет 200-260 грамм.

Алюминиевые корпуса безынерционных катушек меньше деформируются под нагрузками, что увеличивает их срок службы.

Нагрузка на катушку

Касательно нагрузки стоит отметить только то, что чем больше катушка тем больше ее внутренние детали, и как следствия, по идеи, она должна выдерживать большие нагрузки и иметь возможность установки больших шпуль. Вот почему карповые катушки делаются такими большими.

На нагрузку на фрикционный тормоз влияет еще и передаточное число безынерционной катушки. Чем число меньше, тем катушка более мощная  тяговая.

Пример: катушка с передаточным числом 4:1 будет мощнее аналогичной катушки с числом 5.5:1.

Ручки катушки

Рукоятки бывают следующих видов:

1. ввинчивающиеся
2. крепящиеся винтом
3. с заклепкой.

Особых различий в ходе эксплуатации у видов крепления нет, но вот сама рукоятка должна быть удобной и надежной. Отдается предпочтение прорезиненным и без существенных люфтов рукояткам из метала или твердого пластика которые не прогибаются под нагрузкой.

при выборе безынерционной катушки обращайте внимание на люфты ручки, чем люфты меньше, тем лучше.

Подшипники безынерционной катушки

Тут стоит отметить, что чем их больше тем лучше, так как детали катушки будут обладать меньшим трением и соответственно будут более долговечными. Да и в целом катушка будет более плавной и приятной.

Подшипники катушек отличаются качеством и формой. Существуют шариковые и роликовые подшипники. Роликовые подшипники считаются более эффективными.

Вот основные параметры катушек на которые нужно обращать внимание. Сравнивая похожие катушки, стоит отдать предпочтение катушкам фирм Daiwa, Shimano и Ryobi так как они уже давно считаются одними из самых качественных и надежных.

Обзор бюджетных безынерцилнных катушек

Статьи по теме:

Оснастки для спиннинга (Техас, Каролина, дропшот)	Рыболовные узлы и поводки, прочность узлов	Как разбирать и смазывать катушку
Ловля на джеркбейты	Ловля на поверхностные приманки (глиссеры)	Ловля на пропбейт (приманка с пропеллером)
Как выбрать поппер, на что обращать внимание при выборе	Ловля на девон(уникальная блесна с пропеллером)	Cпиннербейт своими руками, (изготовление и ловля)

	Рыболовные самоделки своими руками   Своими руками 16 тыс. просмотров
	Рейтинг зимних блесен для ловли на окуня   Зимняя рыбалка 13 тыс. просмотров
	Обзор лучших балансиров для зимней рыбалки   Зимняя рыбалка 1454 просмотров
	Ловля на мормышки: разновидности, снасти, техника ловли   Зимняя рыбалка 19 тыс. просмотров
	Виды рыбопоисковых эхолотов для рыбалки   Эхолоты 19 тыс. просмотров
	Обзор алюминиевых лодок для рыбалки   Лодки 14 тыс. просмотров
	Обзор и рейтинг эхолотов для рыбалки   Эхолоты 7 тыс. просмотров
	Как выбрать катушку для спиннинга?   Катушки 10 тыс. просмотров
	Электромоторы для надувных лодок(обзор)   Моторы 3 тыс. просмотров
	Алюминиевые катера для рыбалки   Лодки 8 тыс. просмотров
	Какую катушку выбрать для фидера — обзор характеристик   Фидер 19 тыс. просмотров
	Характеристики и возможности фидерных удилищ   Фидер 6 тыс. просмотров
	Рейтинг карповых катушек с байтранером   Карпфишинг 9 тыс. просмотров
	Лодка для рыбалки: на что обращать внимание при пркупке   Лодки 21 тыс. просмотров
	Как выбрать мотор для лодки?   Моторы 3 тыс. просмотров
	Классификация воблеров и других приманок   Спиннинг 30 тыс. просмотров
	Ловля на  силиконовые приманки   Спиннинг 15 тыс. просмотров
	Лучшие воблеры на щуку: размер, цвет, проовдка   Спиннинг 4 тыс. просмотров
	Ловля фидером на флэт-кормушки   Фидер 8 тыс. просмотров
	Самодельная прикормка для леща своими руками   Фидер 21 тыс. просмотров
	Ловля спиннингом на раттлины   Спиннинг 3 тыс. просмотров
	Как выбрать карповую катушку: обзор и рейтинг   Карпфишинг 14 тыс. просмотров

Разновидности рыболовных катушек — виды, классификация

Разработано множество видов катушек, предназначенных для любого вида ловли, среди которых следующие: спиннинг, фидер, карпфишинг, поплавок, нахлыст, троллинг, зимняя и морская рыбалка. Для каждой конкретной задачи нужная своя снасть, обладающая своими особенностями.

К примеру, спиннинговая катушка должна быть легкой, чтобы обеспечивает комфортную постоянную проводку и баланс с удилищем, а карповые делаются большими, чтобы вместить на шпулю много метров толстой лески.

По смешанной классификации катушки бывают следующими:

1. Инерционные.
2. Безынерционные.
3. Мультипликаторные.
4. Спиннинговые.
5. Фидерные.
6. Карповые.
7. Поплавочные.
8. Троллинговые.
9. Морские.
10. Для зимней рыбалки.

Безынерционные катушки

Безынерционные модели чаще всего используются для спиннинговой, фидерной, карповой и поплавочной рыбалки. Такие катушки обеспечивают дальний заброс, быстрое наматывание лески, а вес их может варьироваться от 150 до 900 грамм.

Формы (виды) шпуль безынерционок

Спиннинговая катушка

Основные требования: легкий вес, чуткий передний фрикцион, неглубокая шпуля под плетенку, облегчающая дальний заброс легких приманок. Самые распространенные размеры для спиннинга от 1500 до 3000.

Фидерная катушка

Должна обладать достаточной вместимостью лески, хорошим фрикционом и выматывать много лески за один оборот ручки. Чаще всего используется для ловли некрупной рыбы весом до 5 кг. К весу особых требований нету, так как удилище почти всегда находится на подставке, а не в руках.

Карповая катушка

Крупная безынерционная катушка, способная выдерживать большие нагрузки, и вмещать много толстой лески. Карпа, обычно, ловят на большом удалении от берега, то есть, катушка должна обеспечивать высокую дальность заброса и вмещать более 200 метров лески. Карповые шпули как правило вытянутые, и имеют форму конуса, для лучшего схода лески. Размер шпуль вплоть до 14 000, к примеру, Shimano Ultegra 14000 XTD.

Инерционные катушки

Инерционные применяется, в основном, для поплавочной ловли, нахлыста, зимней рыбалки. Чаще всего, круглые инерционные катушки служат просто для хранения на ней лески, а процесс подтягивания лески осуществляется руками, к примеру, на зимней и поплавочной рыбалке.

Хотя есть иннерционки с большим диаметром, они используются для постоянного наматывания/сброса лески в процессе рыбалки, используются редко, не обладают нормальным фрикционом.

Зимняя катушка-мотовильце

Поплавочная катушка

Для обычной удочки применяются инерционные модели, работающие как мотовильце для хранения лески. Аналогичную задачу выполняют и зимние катушки – хранение лески. Подмотку обычно выполняют руками. Существуют модели зимних мотовилец, уже встроенных в саму удочку. Важное требование к ним – легкость.

Нахлыстовая катушка

Нахлыстовая леска является очень толстой и тяжелой, именно благодаря весу лески и обеспечиваются дальние забросы легких мушек. Нахлыстовая катушка, чаще всего, используется лишь для хранения лески, в забросах участия не играет. Намотка осуществляется лишь в случае борьбы с крупной рыбой.

Мультипликаторные катушки

Достоинства и недостатки мультипликаторов:

1. Очень большая тяга;
2. Дальность заброса почти не зависит от диаметра лески;
3. Возможность использования приманок любого веса;
4. Способность выдерживать огромные нагрузки;
5. Высокая стоимость;
6. Сложны в обращении;
7. Необходимость использовать специальные удилища;

Виды мультипликаторных катушек

• Низкопрофильные (мыльницы) подходят для ловли приманками весом до 30 грамм.
• Бочкообразные, под приманки весом от 5 до 70 грамм.
• Силовые (морские), для самых тяжелых условий ловли.

Низкопрофильный мультипликатор (мыльница)

Бочкообразный (троллинговый) мультипликатор

Морская силовая катушка

Силовые мультипликаторы имеют следующие разновидности:

• Троллинговые (вес приманок до 200 грамм)
• Для отвесной ловли (вес приманок до 600 грамм)
• Сверхмощные мультипликаторы (для очень крупной рыбы)

Существуют даже мультипликаторы со счетчиком выпущенной лески, что особенно полезно для троллинга.

Статьи по теме:

Оснастки для спиннинга (Техас, Каролина, дропшот)	Рыболовные узлы и поводки, прочность узлов	Как разбирать и смазывать катушку
Ловля на джеркбейты	Ловля на поверхностные приманки (глиссеры)	Ловля на пропбейт (приманка с пропеллером)
Как выбрать поппер, на что обращать внимание при выборе	Ловля на девон(уникальная блесна с пропеллером)	Cпиннербейт своими руками, (изготовление и ловля)

	Рыболовные самоделки своими руками   Своими руками 16 тыс. просмотров
	Рейтинг зимних блесен для ловли на окуня   Зимняя рыбалка 13 тыс. просмотров
	Обзор лучших балансиров для зимней рыбалки   Зимняя рыбалка 1454 просмотров
	Ловля на мормышки: разновидности, снасти, техника ловли   Зимняя рыбалка 19 тыс. просмотров
	Виды рыбопоисковых эхолотов для рыбалки   Эхолоты 19 тыс. просмотров
	Обзор алюминиевых лодок для рыбалки   Лодки 14 тыс. просмотров
	Обзор и рейтинг эхолотов для рыбалки   Эхолоты 7 тыс. просмотров
	Как выбрать катушку для спиннинга?   Катушки 10 тыс. просмотров
	Электромоторы для надувных лодок(обзор)   Моторы 3 тыс. просмотров
	Алюминиевые катера для рыбалки   Лодки 8 тыс. просмотров
	Какую катушку выбрать для фидера — обзор характеристик   Фидер 19 тыс. просмотров
	Характеристики и возможности фидерных удилищ   Фидер 6 тыс. просмотров
	Рейтинг карповых катушек с байтранером   Карпфишинг 9 тыс. просмотров
	Лодка для рыбалки: на что обращать внимание при пркупке   Лодки 21 тыс. просмотров
	Как выбрать мотор для лодки?   Моторы 3 тыс. просмотров
	Классификация воблеров и других приманок   Спиннинг 30 тыс. просмотров
	Ловля на  силиконовые приманки   Спиннинг 15 тыс. просмотров
	Лучшие воблеры на щуку: размер, цвет, проовдка   Спиннинг 4 тыс. просмотров
	Ловля фидером на флэт-кормушки   Фидер 8 тыс. просмотров
	Самодельная прикормка для леща своими руками   Фидер 21 тыс. просмотров
	Ловля спиннингом на раттлины   Спиннинг 3 тыс. просмотров
	Как выбрать карповую катушку: обзор и рейтинг   Карпфишинг 14 тыс. просмотров

Все, что вы хотели знать о безынерционных катушках

Каждый рыбак, безусловно, знает что такое спиннинговая катушка, почти все их используют как неотъемлемый атрибут рыбалки, но далеко не все разбираются в их функциональности и тонкости подбора к определенному виду ловли. С развитием спортивной и любительской рыбалки растет ассортимент различных тяжелых и легких оснасток и, соответственно, увеличивается список требований к катушкам, которым отводится одна из главных ролей в успешной рыбалке — доставка оснастки в выбранный участок водоема, а также комфортное вываживание рыбы без обрывов.

Самой популярной и широко используемой рыбаками разновидностью среди катушек является безынерционная катушка. Ей и будет посвящена данная статья.
Давайте сразу определим понятие «безынерционная». Почему? Как это?
Такое название определяет физику схода лески со шпули. В этих катушках при забросе барабан не вращается и не имеет инерции. Леска слетает с торцевой части неподвижной шпули. Проще и понятнее, наверное, это можно объяснить на примере сравнения с инерционной катушкой:

Инерционная катушка

Безынерционная катушка

У инерционной катушки сходящая при забросе леска раскручивает барабан, создавая инерцию. Т.е. остановка барабана после попадания оснастки в воду происходит далеко не сразу. Сила инерции заставляет барабан крутится дальше, поэтому при использовании таких катушек особое внимание нужно уделять притормаживанию барабана при полете и, особенно, при попадании оснастки в воду. Иначе можно получить, так называемую, «бороду» из лески, распутывание которой забирает много времени и нервов, а также частенько приводит к деформации и повреждению лески.

Что же, с понятием почему катушка называется «безынерционной» определились. Возникает второй вопрос: какие бывают безынерционки? Прежде, чем перейти к данному вопросу целесообразно разобраться с еще одним важным, а иногда и решающим в выборе катушки моментом — специальной маркировке. А для этого вначале определим основные элементы безынерционной катушки:

1. Корпус
2. Лапки катушки
3. Рукоятка
4. Лесоукладыватель
5. Ролик лесоукладывателя
6. Скоба лесоукладывателя
7. Шпуля
8. Передний фрикцион
9. Задний фрикцион
10. Бейтранер
11. Регулятор обратного хода

Маркировка безынерционных катушек.

Каждая катушка производится с определенными параметрами и функциями. Производитель наносит на изделие специальную маркировку для того, чтобы можно было быстро разобраться в основных возможностях катушки.
Итак, выделим самые важные маркировки:

Размер шпули.

Эта маркировка, пожалуй, самая заметная и броская для глаз. Обозначает она вместимость шпули для лески или шнура и состоит обычно из числа кратного 500 или 1000.

Чем больше число, тем больше шпуля и, соответственно, сама катушка.

Условно считается, что это своеобразное отношение диаметра лески к длине лески. Например, шпуля с маркером 2000 вмещает 100 метров лески диаметром 0,20. Если же маркер 5000, то, соответственно, вмещается 100 метров лески 0,50. Используя данные соотношения, можно подсчитать длину лески определенного диаметра, которую можно намотать на шпулю. К примеру, можно считать, что на 5000 шпулю зайдет 200 метров лески, если ее диаметр не превышает 0.25 мм.
Нужно подчеркнуть, что все это условные значения. При таких расчетах можно получить примерные величины. Математической точности тут нет. К тому же, многое зависит от равномерности укладывания лески при намотке и самой лески (качество, эластичность и т.д.). Также, вы не наматываете леску до уровня бортика шпули, в любом случае остается порог в несколько миллиметров.
На многих катушках можно встретить еще один вариант маркировки, отвечающий за размер шпули:

• mm/M 0.20/240 0.25/160 0.3/110
• lb/YDS 4/355 6/225 8/175

Здесь более понятно: на катушку можно намотать 240 метров лески 0.2 и т.д. Нижняя маркировка выражается в lb (фунтах) — разрывная прочность (1 фунт = 453,6 грамм) и в yd (ярдах) — длина (1 ярд = 91,4 сантиметра).

Gear ratio — передаточное число (ПЧ).

Эта маркировка означает количество оборотов лесоукладывателя вокруг шпули за один оборот рукоятки катушки. Т.е. она характеризует скорость намотки лески на шпулю и определяется цифровой пропорцией.

Чем больше передаточное число, тем быстрее крутится катушка и, соответственно, чем меньше ПЧ, тем медленнее будет прокрутка.

Например, маркировка вида GEAR RATIO 5.0:1 означает, что лесоукладыватель прокрутиться ровно 5 раз за один оборот рукоятки катушки. Передаточное число может иметь и дробное значение, например, 5.5:1, что соответствует пяти с половиной оборотам.
Благодаря данной маркировке можно подобрать катушку для скоростной или для медленной, тяговой проводки. Катушки с ПЧ 3.2:1 — 4.5:1 считаются тяговыми. ПЧ 4.6:1 — 5.2:1 предполагает, что катушка универсальна, т.е. ее можно использовать для разных типов проводок. ПЧ 5.3:1 — 6.2:1 — это скоростные катушки для быстрых проводок.

Ball bearings — количество подшипников.

В безынерционных катушках используются как подшипники скольжения, так и подшипники качения. Они отвечают за качество хода лесоукладывателя и рукоятки.

В идеале, чем больше подшипников в катушке, тем она лучше в плане легкости и плавности прокрутки.

Также можно заметить, что, чем больше подшипников в основных узлах катушки, тем проще механизмам переносить нагрузки. Но самое главное — это качество подшипников. Ведь их износ приводит к увеличению люфтов, перекосу и заклиниванию зубчатой пары. При условии, что качество подшипников на высоком уровне, можно считать, что их достаточно в количестве 4 штук: 2 по оси рукоятки, 1 в голове ротора и 1 в ролике лесоукладывателя.

Это основные маркировки, которые помогут рыбаку выбрать подходящую для определенного вида ловли катушку. Теперь перейдем к классификации.

Классификация и виды безынерционных катушек.

Самое интересное, что четкую границу в классах у данных катушек выделить трудно. Можно лишь разделить их основываясь на технических параметрах, от которых зависит их предназначение, т.е. использование при определенных видах рыбной ловли.
Итак, согласно предназначению, безынерционки делят на:

• Спиннинговые

• Фидерные

• Карповые

• Троллинговые

• Матчевые

Как видно, названия говорят сами за себя, катушки подбираются согласно виду рыбной ловли. Если говорить о первой категории катушек, то следует заметить, что для ловли на обычный спиннинг и на ультралайт они сильно различаются. Если в плане ловля крупной щуки или судака, то размер катушки должен быть 3000 — 3500. Для ультралайтовой ловли — 1500 — 2000. Для джиговой ловли, в большинстве своем, используют катушки от 2000 до 3000. Огромное значение имеет и размер спиннинга. Он должен гармонировать с катушкой. Катушка не должна смотреться громоздкой по сравнению с размерами «палки». Например, для спиннинга с тестом 25 грамм размер катушки должен быть не более 2000, с тестом 80 грамм — 3500 — 4000.

Подобрать спиннинговые безынерционные катушки можно согласно такой таблице:

Для спиннинговой ловли очень важно, чтобы у катушки был плавный ход и равномерное укладывание лески. За это отвечают подшипники. Обязательно должен быть подшипник на ролике лесоукладывателя. Передаточное число катушки тоже имеет значение. Если вы собираетесь ловить равномерной медленной проводкой, то необходимо использовать катушки с меньшим ПЧ. Универсальным числом можно считать 5.0:1 — 5.2:1. Для быстрых проводок, например, при ловле жереха, лучше использовать катушки с повышенным ПЧ. Это позволяет при относительно медленном вращении рукоятки достигать большой скорости проводки приманки.

Так как спиннинг при ловле находится постоянно в руках и производится большое количество забросов, шпуля должна быть относительно легкой, например, из титана или сплавов на его основе. Можно использовать пластиковую шпулю, но только для лески. Для шнура необходимо пользоваться металлическими шпулями. Бортик шпули и ролик лесоукладывателя должен быть обработан специальным покрытием, которое улучшает скольжение лески и увеличивает дальность заброса. Обычно это слой нитрида титана. Глубина шпули должна быть подобрана исходя из предполагаемой дальности заброса и размера вылавливаемой рыбы на конкретной рыбалке. Если сессия будет проходить на рыбу небольших размеров, то необходимо применять мелкие, неглубокие шпули с тонкой леской. Более глубокие характерны для ловли крупной рыбы, чтобы уместить леску крупного диаметра с запасом хода на случай вываживания рыбы.

Неглубокая шпуля, рассчитанная под намотку тонкой лески, также характерна для матчевой рыбалки. Однако есть отличительная особенность катушек для матчевой ловли. Она состоит в том, что шпуля должна быть большого диаметра — не менее 40 мм., так как при малых диаметрах леска может деформироваться и стать похожей на пружину. В таких случаях дальний и точный заброс легкой оснастки выполнить затруднительно. Для матчевой ловли в большей степени применяют пластиковые шпули и скоростные катушки с повышенным передаточным числом.

Для фидерной ловли, которая подразумевает частые забросы довольно тяжелых кормушек, используются катушки среднего и большого размера. Они не должны быть размером ниже 3000. Более того, катушки такого размера применимы на реках со средним течением и на водоемах с тихой водой. На реках с более интенсивным течением или при ловле в ветряную погоду, когда присутствуют волны на водоеме, приходится использовать кормушки весом от 80 грамм и более, поэтому потребуются катушки размером от 4000.

Карповые катушки, пожалуй, считаются одними из самых мощных. Для карповой ловли применяются мощные металлические безынерционки с большим размером шпули. Размер может быть от 6000 до 12000. Также катушки должны иметь пониженное передаточное число: 4.2:1, 4.4:1, 4.8:1. Почему ПЧ пониженное? Потому что для борьбы с большой рыбой и для выматывания тяжелого груза необходима хорошая мощность. Такая мощность достижима при низком ПЧ. Это как правило в механике: чем ниже скорость, тем выше мощность. Именно из-за низкого ПЧ, применения прочной и толстой лески, а также присутствия необходимого количества такой лески для дальнего заброса, на катушки ставят шпули большого диаметра.

Другой важной особенностью карповых катушек является наличие бейтранера. Именно правильное сочетание механизмов торможения — фрикциона и бейтранера — значительно повышает успех при рыбалке на крупного карпа. На карповых катушках с бейтранером используется передний фрикцион.

Разнообразие катушек на сегодняшний день впечатляет. Их настолько много, что, порой, процедура подбора и выбора затягивается на долгие часы. Рекомендуем вам, перед походом в магазин, сначала ознакомиться с ассортиментом и выбрать для себя несколько вариантов на сайтах рыболовных товаров. Если же вы уверенны в своем выборе и вам не нужно предварительно пощупать и покрутить катушку, то вы можете немного сэкономить, покупая катушку непосредственно через интернет. Например, неплохой подбор катушек на Ибисе https://ibis.net.ua

Ну и напоследок, давайте наглядно посмотрим на разновидности безынерционных катушек:

Безынерционная катушка с передним фрикционом

Безынерционная катушка с задним фрикционом

Безынерционная катушка с задним фрикционом и бейтранером

Безынерционная катушка с передним фрикционом и бейтранером

Безынерционная катушка для спиннинга: устройство и инструкция

Виды рыболовных катушек

Все катушки делятся на три вида: мультипликаторные, безынерционные и инерционные. Определённый вид подбирается с учётом способа ловли.

Инерционные катушки для спиннинга

Наиболее недорогими и простыми являются инерционные катушки для рыбалки, они не требуют особого ухода и просты в эксплуатации. Основная часть этих моделей не имеет механизма притормаживания, потому при забросе, для избегания лишнего сброса лески, рыбаку нужно пальцем подтормаживать барабан. Лишь небольшая часть инерционных изделий оборудована системой автоматического торможения, основанной на том, что при забросе леска создаёт давление на специальный рычаг, соединённого с тормозным механизмом.

Более упрощённый способ торможения – это механизм постоянного подтормаживания, в этом случае рыбак сам задаёт силу притормаживания барабана с учётом веса закидываемого груза или приманки.

Подбирая инерционную катушку необходимо обратить внимание на качество материала её изготовления, на точную балансировку вращения барабана и плавность его хода. На качественных изделиях обязан находиться механизм уменьшения люфта и регулирования вращения барабана, изготовленного в виде контргайки и винта.

Низкочастотные

Для включения в электрическую цепь, применяется низкочастотная катушка индуктивности. Она предназначена для подавления переменного тока. В формуле учитывается циклическая частота и показатели индуктивности. За основу в устройствах берётся сердечник, который изготавливается из стали. Он может быть с фильтрами либо без них.

Чтобы влиять на частоту, происходит игра с сопротивлением. В цепи постоянного тока напряжение должно быть неизменным. С целью понижения частоты применяются фильтры. Основная проблема — это малая ёмкость. Чтобы детально ознакомиться с дросселем, стоит подробнее узнать о резонансной частоте, которая выделяется на контуре рабочего сигнала.

Когда в цепях повышается напряжение, на каркас оказывается нагрузка. В цепи постоянного тока задействуются непрозрачные проволочные резисторы. Также для этих целей подходят однослойные катушки типа «универсал». Их особенность — использование ферритовых стержней.

Низкочастотная катушка

Высокочастотные

Устройства изготавливаются с различными типами обмотки. Речь идет о наборе преимуществ, которые спасают в той или иной ситуации. Сфера применения элементов широка, учитывается значительная частота модуляции. Таким образом удается бороться с повышенным сопротивлением металлов. У катушек имеется сердечник.

Основная задача — это модуляция частоты генератора. Она происходит за счёт усиления сигнала, и за процессом можно проследить при подключении осциллографа. Многие высокочастотные катушки не отличаются стабильной работой, поскольку применяется керамический каркас. У него малый срок годности, плюс они восприимчивы к повышенной влажности.

Интересно! Современные товары изготавливаются из алюминия и являются компактными.

Электрикам известны контурные, безконтурные модификации высокой частоты. В зависимости от намотки учитывается стабильность электрических параметров. У моделей высокой частоты могут применяться магниты и провода. Речь идет о порошковых материалах, сделанных из диэлектриков.

Процесс изготовления связан с методом холодного прессования. Индуктивные датчики отличаются по защищенности. На предприятиях элементы могут погружать в раствор либо продевать в трубку. Это делается с целью избежания коротких замыканий. Мировые производители решают проблему путем использование вторичного витка.

Высокочастотная катушка

У моделей значительное сопротивление и есть проблема с концентрацией электролита. Таким образом изменяются свойства катушки индуктивности. Проводимость раствора падает и повышается частота электромагнитного поля.

Устройство безынерционных катушек

Это более универсальная и распространённая разновидность спиннинговых рыболовных катушек, потому их схеме и принципу работы необходимо уделить больше внимания.

Безынерционные катушки устроены так, что во время заброса леска сходит без какого-то сопротивления, за счёт этого получается наиболее дальний заброс. Безынерционные катушки очень сложно устроены, за ними необходимо все время следить и регулярно смазывать (несколько раз в сезон), чтобы на рыбалке не случилось досадного недоразумения.

Главной деталью безынерционной катушки, за счёт которой можно выполнять эти забросы, является шпуля. Это деталь, которая имеет форму цилиндра, куда происходит намотка лески.

При забросе леска слетает с неё кольцами, не преодолевая никакого сопротивления. Удерживает леску на шпуле, чтобы она не спадала, лескоукладыватель. Он состоит из дужки и пропускного кольца.

Вместимость и размеры шпули зависят от размеров непосредственно безынерционной катушки. Это необходимо учесть во время выбора изделия для конкретного вида рыбалки. Естественно, значение также имеет и сечение лески (чем оно больше, тем меньше её поместится на шпулю). Для комфортной рыбалки нужно, чтобы на шпулю было намотано не меньше 100 м лески.

Также это нужно, чтобы во время поклёвки большой рыбы у вас находился запас для её выуживания. Нужно учитывать то, что определённые крупные грузы (тяжёлая кормушка на донке или большая снасть на спиннинге) можно закидывать больше, чем на 80-120 м. Не надо забывать, что длина лески все время будет уменьшаться из-за обрезания узлов и привязывания.

Количество лески, помещающейся на шпуле, обязано быть на ней указано (исключение могут составлять некоторые китайские модели). Количество лески обозначается таким образом: 0,10-240, 0,18-180, 0,20-100 и т.д. В этом случае все интуитивно ясно – сначала указывается сечение лески, а после длина, которая помещается на определённую шпулю.

Ещё один немаловажный элемент безынерционной катушки – фрикцион. Это регулировочный тормоз, определяющий натяг, во время которого шпуля плавно спускает леску при закрытом лескоукладывателе. На различных моделях он может находиться сзади (задний) или сверху на шпуле (передний фрикцион). Сегодня производители, как правило, его устанавливают спереди.

Во время выуживания большой рыбы без фрикциона не обойтись. При грамотной настройке он погасит её рывки и не даст возможности порваться леске, даже когда вес трофея существенно превысит её разрывную нагрузку. Идеально нужно фрикцион настроить так, чтобы леска сходила со шпули при натяжении в 2/3 от её разрывной нагрузки.

Мультипликаторы

Наиболее надёжными и самыми высококачественными считаются катушки-мультипликаторы от известных компаний. Это довольно сложные системы. Большинство из них имеют огромное количество функций, которые состоят из многочисленных механизмов управления с автоматической намоткой лески, торможением обратного хода, автоматическим подтормаживанием и т.д., вплоть до встроенного мини-компьютера. Некоторые изделия, самые дорогостоящие и самые современные, даже оборудованы определителем месторасположения рыбака с помощью навигационных систем.

Современный мультипликатор, по дальности заброса и лёгкости практически сравнялся с безынерционными моделями, а по надёжности и мощности, равных себе не имеет. Стоимость таких изделий остаётся очень высокой.

Конструктивно мультипликатор представляет собой инерционную катушку, которая снабжена определённым передаточным числом, как правило, находящимся в пределах 3-7. Передаточным числом называется числовое соотношение между количеством оборотов шпули и количеством оборотов ручки. Оно чаще всего указано на корпусе. Например, «Gear Ratio 4,5-1», это значит: во время одного оборота рукояти шпуля сделает 4,5 оборота.

Мультипликатор может использоваться почти на всех снастях, когда необходимо качество, мощность и надёжность.

Базовые принципы, как правильно пользоваться безынерционной катушкой

Использование безынерционки начинается с момента намотки на нее плетеного шнура либо монофильной лески. Делается это следующим образом. Мясорубка крепится к удилищу, затем, начиная с вершинки, через кольца пропускается леса. Скоба лесоукладывателя откидывается, леса фиксируется на шпуле с помощью специального стопора либо самозатягивающимся узлом.

После этого дужка возвращается в исходное положение и ведется намотка лесы. Чтобы знать, как сделать безынерционную катушку наиболее работоспособной, важно помнить, что верхние витки лесы не должны достигать бортика шпули на расстояние не более полутора миллиметров, чтобы обеспечить легкий сход нити.

Теперь, когда в руках находится безынерционная катушка для спиннинга как пользоваться ею, не составит никакого труда.

• Отпуская лесу либо подматывая ее, необходимо добиться, чтобы приманка находилась примерно в полутора метрах от вершинки.
• Пальцем зажмите лесу к удилищу и отщелкните скобу лесоукладывателя.
• Как ловить с катушкой безынерционной: сделайте замах, отведя бланк за спину либо в сторону, и с нарастающим убыстрением выбросьте его вперед.
• В последний момент отпустите лесу, которая начнет сходить со шпули.
• После приводнения оснастки защелкните лесоукладыватель.

В первую очередь важно знать не то, как пользоваться безынерционной катушкой с передним фрикционом или задним, а до самого замаха и по его окончании внимательно следить, где находится приманка, в противном случае можно так подцепить коллегу, что мало не покажется.

Если катушка хранится спустя рукава и так же транспортируется, она в любой момент может подвести из-за попадания влаги и песка. Последствия нелицеприятные – смазка смешивается с абразивами, усиливается шумность, а мягкость хода значительно снижается. Поэтому думая, как лучше перевозить безынерционную катушку и хранить ее, лучше воспользоваться чехлами либо пластиковыми и деревянными ящиками.

На что обратить внимание при выборе катушки

Выбор всегда сложное дело. Каждый производитель имеет множество линеек с различными размерностями. Не только новичок, но и спиннингист со стажем не сможет сразу разобраться в широком ассортименте катушек, их характеристиках, чтобы принять правильное решение о покупке нужной модели.

Количество подшипников

Одна из главных характеристик катушки, на которую обращают внимание. Из количество может достигать до 13 штук. Они служат для плавности и мягкости работы всех узлов и механизмов катушки. Некоторые малоизвестные производители вводят покупателей в заблуждение, указывая большое количество подшипников, которых может быть в реальности в два раза меньше.

Вместо подшипников стоят пластмассовые втулки, которые имеют меньший ресурс и надежность. Для надежной, мягкой работы достаточно 4-6 подшипников в конструкции. Все остальные – не несут дополнительных полезных свойств, но значительно увеличивают стоимость готового изделия. Подшипники должны периодически чиститься и смазываться для преждевременного износа и выхода из строя.

Рекомендуется выбирать катушку, у которой имеется металлический подшипник в ролике лесоукладывателя. Этот элемент подвергается постоянным нагрузкам, загрязнению. Если ролик не будет функционировать, то леска или плетеный шнур будут подвергаться высокому трению, а шнур в скором времени с легкостью прорежет канавку в ролике.

Соотношение между диаметром лески и ее количеством

На каждой шпуле указана емкость, то есть, сколько метров лески определенного диаметра может вместить шпуля. Необходимо подбирать катушку под используемый диаметр лески таким образом, чтобы вмещалось минимум 100 – 150 метров. Общей классификации катушек по размерности не имеется. Но большинство рыболовов привыкло равняться на систему от Шимано, где катушки классифицируются по размерности 1000, 2000, 2500, 3000, 4000, 5000, 6000.

Имея похожие значения размерности катушек других производителей, емкость их шпуль может не совпадать с емкостью шимановских. Обозначения 0,3/150 говорит о том, что на шпулю можно намотать 150 метров монофильной лески диаметром 0,3 мм.

Фрикцион тормоза

Безынерционные катушки могут иметь два вида фрикционного тормоза: передний и задний. Он необходим для предотвращения вращения шпули при намотке под нагрузкой, а также для стравливания лески при сильных рывках рыбы. Этим исключается обрыв лески, если ее разрывная нагрузка значительно меньше усилий при вываживании.

Передний фрикционный тормоз располагается на шпуле, задний в конце катушки. Для спиннинговой ловли считается предпочтительным передний фрикцион. Он проще, удобнее, имеет большую плавность и точность настройки.

Катушки с задним фрикционом используют для фидерной или карповой ловли, когда настроить фрикцион сразу и точно под предполагаемый размер рыбы невозможно. Рыбак при таком виде ловли не держит удилище непосредственно в руках до момента поклевки. При ловле крупных карповых используют катушки с задним фрикционом и байтранером, который сбрасывает все настройки фрикциона при первом резком рывке рыбы во избежание обрыва оснастки.

Система дальнего заброса

Дальность заброса важная составляющая для спиннингиста. Чем дальше можно забросить приманку, тем большую площадь можно обловить. Увеличить дальность заброса катушкой можно несколькими методами. Некоторые производители применяют специальную форму шпули, конусную, когда шпуля увеличивается к основанию катушки. Дальние витки лески имеют больший диаметр намотки, чем у края шпули. Это позволяет им сходить без дополнительного трения о буртик шпули. Такие шпули обычно используются при ловле карповых.

Увеличить дальность заброса может правильная намотка лески на шпулю, когда витки перекрещиваются, а не укладываются рядом друг с другом, утопая меду соседними витками. Такая система укладки достигается при бесконечном винте (червячном механизме). Однако стоит отметить, что компания Дайва отказалась от применения бесконечного винта даже в топовых моделях Но это не помешало ей достичь идеально правильной намотки.

Дальность заброса можно увеличить, используя катушки со шпулями большего размера и с небольшой глубиной намотки. Это позволяет леске свободнее сходить без дополнительного трения о буртик шпули нижними витками.

Запасная шпуля

Приятный бонус, который дает не каждый производитель для конкретной модели. Запасная шпуля необходима, когда на рыбалке требуется поменять оснастку на более чувствительную или, наоборот, с большей разрывной нагрузкой. Это намного бюджетнее, чем покупать полностью новый дополнительный комплект спиннинга и катушки.

Устройство и принцип работы катушки индуктивности.

Как уже понятно из названия элемента – катушка индуктивности, в первую очередь, представляет из себя именно катушку То есть большое количество витков изолированного проводника. Причем наличие изоляции является важнейшим условием – витки катушки не должны замыкаться друг с другом. Чаще всего витки наматываются на цилиндрический или тороидальный каркас:

Важнейшей характеристикой катушки индуктивности является, естественно, индуктивность, иначе зачем бы ей дали такое название Индуктивность – это способность преобразовывать энергию электрического поля в энергию магнитного поля. Это свойство катушки связано с тем, что при протекании по проводнику тока вокруг него возникает магнитное поле:

А вот как выглядит магнитное поле, возникающее при прохождении тока через катушку:

В общем то, строго говоря, любой элемент в электрической цепи имеет индуктивность, даже обычный кусок провода. Но дело в том, что величина такой индуктивности является очень незначительной, в отличие от индуктивности катушек. Собственно, для того, чтобы охарактеризовать эту величину используется единица измерения Генри (Гн). 1 Генри – это на самом деле очень большая величина, поэтому чаще всего используются мкГн (микрогенри) и мГн (милигенри).{-7}medspacefrac{Гн}{м}

mu – магнитная проницаемость магнитного материала сердечника. А что это за сердечник и для чего он нужен? Сейчас выясним. Дело все в том, что если катушку намотать не просто на каркас (внутри которого воздух), а на магнитный сердечник, то индуктивность возрастет многократно. Посудите сами – магнитная проницаемость воздуха равна 1, а для никеля она может достигать величины 1100. Вот мы и получаем увеличение индуктивности более чем в 1000 раз

S – площадь поперечного сечения катушки

N – количество витков

l – длина катушки

Из формулы следует, что при увеличении числа витков или, к примеру, диаметра (а соответственно и площади поперечного сечения) катушки, индуктивность будет увеличиваться. А при увеличении длины – уменьшаться. Таким образом, витки на катушке стоит располагать как можно ближе друг к другу, поскольку это приведет к уменьшению длины катушки.

С устройством катушки индуктивности мы разобрались, пришло время рассмотреть физические процессы, которые протекают в этом элементе при прохождении электрического тока. Для этого мы рассмотрим две схемы – в одной будем пропускать через катушку постоянный ток, а в другой -переменный!

Катушка индуктивности в цепи постоянного тока.

Итак, в первую очередь, давайте разберемся, что же происходит в самой катушке при протекании тока. Если ток не изменяет своей величины, то катушка не оказывает на него никакого влияния. Значит ли это, что в случае постоянного тока использование катушек индуктивности и рассматривать не стоит? А вот и нет Ведь постоянный ток можно включать/выключать, и как раз в моменты переключения и происходит все самое интересное. Давайте рассмотрим цепь:

Резистор выполняет в данном случае роль нагрузки, на его месте могла бы быть, к примеру, лампа. Помимо резистора и индуктивности в цепь включены источник постоянного тока и переключатель, с помощью которого мы будем замыкать и размыкать цепь. Что же произойдет в тот момент когда мы замкнем выключатель?

Ток через катушку начнет изменяться, поскольку в предыдущий момент времени он был равен 0. Изменение тока приведет к изменению магнитного потока внутри катушки, что, в свою очередь, вызовет возникновение ЭДС (электродвижущей силы) самоиндукции, которую можно выразить следующим образом:

varepsilon_s = -frac{dPhi}{dt}

Возникновение ЭДС приведет к появлению индукционного тока в катушке, который будет протекать в направлении, противоположном направлению тока источника питания. Таким образом, ЭДС самоиндукции будет препятствовать протеканию тока через катушку (индукционный ток будет компенсировать ток цепи из-за того, что их направления противоположны). А это значит, что в начальный момент времени (непосредственно после замыкания выключателя) ток через катушку I_L будет равен 0. В этот момент времени ЭДС самоиндукции максимальна. А что же произойдет дальше? Поскольку величина ЭДС прямо пропорциональна скорости изменения тока, то она будет постепенно ослабевать, а ток, соответственно, наоборот  будет возрастать. Давайте посмотрим на графики, иллюстрирующие то, что мы обсудили:

На первом графике мы видим входное напряжение цепи – изначально цепь разомкнута, а при замыкании переключателя появляется постоянное значение. На втором графике мы видим изменение величины тока через катушку индуктивности. Непосредственно после замыкания ключа ток отсутствует из-за возникновения ЭДС самоиндукции, а затем начинает плавно возрастать.

Напряжение на катушке наоборот в начальный момент времени максимально, а затем уменьшается. График напряжения на нагрузке будет по форме (но не по величине) совпадать с графиком тока через катушку (поскольку при последовательном соединении ток, протекающий через разные элементы цепи одинаковый). Таким образом, если в качестве нагрузки мы будем использовать лампу, то они загорится не сразу после замыкания переключателя, а с небольшой задержкой (в соответствии с графиком тока).

Аналогичный переходный процесс в цепи будет наблюдаться и при размыкании ключа. В катушке индуктивности возникнет ЭДС самоиндукции, но индукционный ток в случае размыкания будет направлен в том же самом направлении, что и ток в цепи, а не в противоположном, поэтому запасенная энергия катушки индуктивности пойдет на поддержание тока в цепи:

После размыкания ключа возникает ЭДС самоиндукции, которая препятствует уменьшению тока через катушку, поэтому ток достигает нулевого значения не сразу, а по истечении некоторого времени. Напряжение же в катушке по форме идентично случаю замыкания переключателя, но противоположно по знаку. Это связано с тем, что изменение тока, а соответственно и ЭДС самоиндукции в первом и втором случаях противоположны по знаку (в первом случае ток возрастает, а во втором убывает).

Кстати, я упомянул, что величина ЭДС самоиндукции прямо пропорциональна скорости изменения силы тока, так вот, коэффициентом пропорциональности является ни что иное как индуктивность катушки:

varepsilon_s = -Lmedspacefrac{dI}{dt}

На этом мы заканчиваем с катушками индуктивности в цепях постоянного тока и переходим к цепям переменного тока.

Катушка индуктивности в цепи переменного тока.

Рассмотрим цепь, в которой на катушку индуктивности подается переменный ток:

Давайте посмотрим на зависимости тока и ЭДС самоиндукции от времени, а затем уже разберемся, почему они выглядят именно так:

Как мы уже выяснили ЭДС самоиндукции у нас прямо пропорциональна и противоположна по знаку скорости изменения тока:

varepsilon_L = -Lmedspacefrac{dI}{dt}

Собственно, график нам и демонстрирует эту зависимость! Смотрите сами – между точками 1 и 2 ток у нас изменяется, причем чем ближе к точке 2, тем изменения меньше, а в точке 2 в течении какого-то небольшого промежутка времени ток и вовсе не изменяет своего значения. Соответственно скорость изменения тока максимальна в точке 1 и плавно уменьшается при приближении к точке 2, а в точке 2 равна 0, что мы и видим на графике ЭДС самоиндукции. Причем на всем промежутке 1-2 ток возрастает, а значит скорость его изменения положительна, в связи с этим на ЭДС на всем этом промежутке напротив принимает отрицательные значения.

Аналогично между точками 2 и 3 – ток уменьшается – скорость изменения тока отрицательная и увеличивается – ЭДС самоиндукции увеличивается и положительна. Не буду расписывать остальные участки графика – там все процессы протекают по такому же принципу

Кроме того, на графике можно заметить очень важный момент – при увеличении тока (участки 1-2 и 3-4) ЭДС самоиндукции и ток имеют разные знаки (участок 1-2: varepsilon < 0, i > 0, участок 3-4: varepsilon > 0, i < 0). Таким образом, ЭДС самоиндукции препятствует возрастанию тока (индукционные токи направлены “навстречу” току источника).

А на участках 2-3 и 4-5 все наоборот – ток убывает, а ЭДС препятствует убыванию тока (поскольку индукционные токи будут направлены в ту же сторону, что и ток источника и будут частично компенсировать уменьшение тока).

И в итоге мы приходим к очень интересному факту – катушка индуктивности оказывает сопротивление переменному току, протекающему по цепи. А значит она имеет сопротивление, которое называется индуктивным или реактивным и вычисляется следующим образом:

X_L = wmedspace L

Где w – круговая частота: w = 2 pi f. [/latex]f[/latex] – это частота переменного тока. Таким образом, чем больше частота тока, тем большее сопротивление будет ему оказывать катушка индуктивности. А если ток постоянный (f = 0), то реактивное сопротивление катушки равно 0, соответственно, она не оказывает влияния на протекающий ток.

Давайте вернемся к нашим графикам, которые мы построили для случая использования катушки индуктивности в цепи переменного тока. Мы определили ЭДС самоиндукции катушки, но каким же будет напряжение u? Здесь все на самом деле просто! По 2-му закону Кирхгофа:

u + varepsilon_L = 0

А следовательно:

u = – varepsilon_L

Построим на одном графике зависимости тока и напряжения в цепи от времени:

Как видите ток и напряжение сдвинуты по фазе (ссылка) друг относительно друга, и это является одним из важнейших свойств цепей переменного тока, в которых используется катушка индуктивности:

При включении катушки индуктивности в цепь переменного тока в цепи появляется сдвиг фаз между напряжением и током, при этом ток отстает по фазе от напряжения на четверть периода.

Источники

• https://34fish.ru/snasti/inert-ionnyie-i-bezyinert-ionnyie-katushki-dlya-spinninga
• https://rusenergetics.ru/oborudovanie/katushka-induktivnosti
• https://www.udim.ru/articles/pamyatka_rybolovu_kak_polzovatsya_bezynertsionnoy_katushkoy/
• https://prostokaras.com/snasti/spinning/bezynercionnye-katushki.html
• https://microtechnics.ru/ustrojstvo-i-princip-raboty-katushki-induktivnosti/

(. 6) | Pandia.ru

б) изоляторы общие

4. Воздух, бумага и пластмассы —

а) изоляторы общие

б) общие жилы

5. при подаче высокого напряжения на изолятор

а) не проводит ток

б) проводит ток

6. изоляторы используются

а) для накопления электрического заряда

б) т) уменьшить напряжение

c) для предотвращения короткого замыкания между проводящими проводами

7.металлы повышают свою сопротивляемость

а) при понижении температуры

б) при повышении температуры

8. Углерод снижает сопротивление

а) при повышении температуры

б) при понижении температуры

9. Металлы имеют

а) положительный температурный коэффициент сопротивления l

б) отрицательный температурный коэффициент сопротивления l

В

Заканчивайте предложения словами с противоположным значением:

1.У проводников низкое сопротивление. 2. Ток через изоляторы проходит с большим трудом … ….

3. Металлы — обычные проводники … …. 4. Чтобы изоляторы проводили ток, должны быть приложены большие токи … …. 5. Углерод снижает свое сопротивление при повышении температуры …. 6. Металлы имеют положительный температурный коэффициент сопротивления ….

С

Ответьте на следующие вопросы:

В чем разница между проводниками и изоляторами? 2.Как ток проходит через изоляторы? 3. Какие материалы обычно используются для изготовления изоляторов? 4. Какие материалы обычно используются для изготовления проводов? 5. В каком случае изоляторы проводят ток? 6. Как изменяется сопротивление при понижении температуры?

А

1 — б; 2 — а; 3 — а; 4 — а; 5 — б; 6 — а, в; 7 — б; 8 — а; 9 — а.

1. Изоляторы … высокие

2. проводники .. легко

3. Изоляторы воздушные, бумажные, резиновые, пластмассовые

4.проводники .. низкие

5. металлы. Увеличение

6. карбон. отрицательный

1. значение сопротивления

2. с большим трудом

3. Воздух, бумага, резина, пластмассы

4. металлы

5. подано высокое напряжение

6. углерод увеличивается, металлы уменьшаются.

Урок 9
ТРАНСФОРМАТОРЫ
трансформатор	номер
передача	поворот
ядро ​​	получить
обмотка	шаг вверх
первичная обмотка	частота
вторичная обмотка

Трансформатор используется для передачи энергии; благодаря трансформатору электрическая мощность может передаваться с высоким напряжением и снижаться в точке, где она должна использоваться, до любого значения.Кроме того, трансформатор используется для изменения значения напряжения и тока в цепи.

Двухобмоточный трансформатор состоит из закрытого сердечника и двух катушек (обмоток). Первичная обмотка подключена к источнику напряжения. Он получает энергию. Вторичная обмотка подключена к сопротивлению нагрузки и подает энергию на нагрузку.

Значение напряжения на вторичной клемме зависит от количества витков в ней. Если оно равно количеству витков в первичной обмотке, то напряжение во вторичной обмотке такое же, как и в первичной,

Если у вторичной обмотки больше витков, чем у первичной, выходное напряжение больше входного.Напряжение во вторичной обмотке больше, чем напряжение в первичной, во столько раз, сколько количество витков во вторичной обмотке больше, чем количество витков в первичной. Трансформатор этого типа увеличивает или увеличивает напряжение и называется повышающим трансформатором. Если во вторичной обмотке меньше витков, чем в первичной, выходное напряжение ниже, чем при понижении или понижении напряжения трансформатора, это называется понижающим трансформатором.

Сравните T1 и T2. T1 имеет железный сердечник. По этой причине он используется для токов низкой частоты. Т2 имеет воздушный сердечник и используется для высоких частот.

Распространенные неисправности трансформаторов — обрыв в обмотке, короткое замыкание между первичной и вторичной обмотками и короткое замыкание между витками. В случае неисправности трансформатора он перестает работать или работает плохо. Заменить неисправный трансформатор.

; ,. ,.

— ().. . .

. ,,,.

,,,,. ,,,,. . ,,,,. ,.

7 симптомов неисправной катушки зажигания (и стоимость замены в 2020 г.)

Последнее обновление 13 мая 2020 г.

В этой статье мы поговорим о катушке зажигания, чтобы вы знали ее основные функции и симптомы неисправной катушки зажигания, как проверить, а также средняя стоимость замены.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Как работает катушка зажигания

Катушки зажигания известны как компактные электрические трансформаторы. Их цель — взять низкий 12-вольтовый ток, который обычно присутствует в автомобильных аккумуляторах, и преобразовать его в гораздо более высокое напряжение, необходимое для зажигания топлива и запуска двигателя.

У каждой свечи зажигания в автомобиле своя катушка зажигания. Катушка либо физически соединена со свечой зажигания с помощью проводов, либо располагается поверх свечи зажигания без использования проводов.

Свече зажигания требуется от 15 000 до 20 000 вольт электричества, чтобы образовалась электрическая искра, способная воспламенить топливо.Если у вас нет мощных катушек зажигания, это приведет к низкому расходу топлива или пропускам зажигания в двигателе.

Важно отметить, что неисправность катушки зажигания также может быть связана с низким или ненормально высоким напряжением батареи. Это также вызовет ряд других проблем с автомобилем, и при замене его на новую батарею многие проблемы исчезнут.

Многие батареи в старых автомобилях могут просто выйти из строя с возрастом, и одним из признаков плохой батареи является то, что она не показывает как минимум 12.65 В при полной зарядке, вы знаете, что есть проблемы с аккумулятором.

Признаки неисправности катушки зажигания

Если автомобиль ведет себя с перебоями и создает проблемы для водителя при плавном движении, это может указывать на неисправность катушки зажигания этого автомобиля.

Признаки неисправной или слабой катушки зажигания могут различаться в зависимости от серьезности неисправности катушки зажигания. Вот некоторые из наиболее распространенных признаков неисправности катушки зажигания.

# 1 — Обратный огонь

Обратный огонь, вызванный вашим автомобилем, может указывать на симптомы неисправности катушки зажигания на ранних стадиях.Возгорание автомобиля происходит, когда неиспользованное топливо в цилиндрах сгорания двигателя выходит через выхлопную трубу.

Если оставить эту проблему неразрешенной, то ремонт может быть дорогостоящим. Проблема обратного зажигания обычно может быть обнаружена по выбросу черного дыма через выхлопную трубу. Запах бензина в этом дыме также может указывать на неисправность катушки зажигания.

# 2 — Низкая экономия топлива

Еще одним признаком неисправности катушки зажигания является низкая экономия топлива.Если пробег вашего автомобиля заметно меньше, чем был раньше, это может означать, что произошла неисправность катушки зажигания.

# 3 — Пропуски зажигания в двигателе

Пропуски зажигания в двигателе будут видны в автомобиле, у которого вышли из строя катушки зажигания. Попытка запустить двигатель такого транспортного средства приведет к пропуску зажигания в двигателе, который звучит как кашляющий шум.

При движении на высоких скоростях в поведении автомобиля будут заметны рывки и плевки.Автомобиль с неисправной катушкой зажигания также будет вызывать вибрацию при движении на холостом ходу у знака остановки или светофора.

# 4 — Остановка автомобиля

Отказ катушки зажигания также может привести к остановке автомобиля. Это может происходить из-за нерегулярных искр, посылаемых на свечи зажигания неисправной катушкой. Ваш автомобиль может полностью выключиться, когда его останавливают, и вы, надеюсь, столкнетесь с проблемой его перезапуска.

# 5 — Рывки двигателя, резкий холостой ход, недостаточная мощность

Другой симптом — резкий холостой ход двигателя, рывки и колебания при ускорении.Во время движения будет казаться, что вашему автомобилю не хватает мощности.

# 6 — Контрольная лампа двигателя горит / код DTC

Часто на приборной панели загорается контрольная лампа двигателя. Чаще всего код двигателя P0351 (катушка зажигания — неисправность первичной / вторичной цепи) появляется при сканировании с помощью автомобильного диагностического прибора.

Сканирование кода ошибки, вероятно, является самым простым способом устранения проблемы с катушкой, поэтому, если вы видите этот индикатор двигателя, возьмите сканирующий инструмент или обратитесь в мастерскую для подтверждения.

# 7 — Двигатель с трудом запускается

Трудный запуск двигателя — это симптом, который возникает, особенно если в вашем автомобиле используется одна катушка. Если катушка неисправна, это означает, что двигатель будет запускаться без искр внутри цилиндров.

Средняя стоимость замены катушки зажигания

Стоимость новой катушки зажигания зависит от марки и модели автомобиля. Некоторые катушки стоят от 75 долларов, а другие — от 300 долларов. Если вы сделаете замену профессионально, тогда затраты на рабочую силу будут составлять от 50 до 100 долларов в час.

Таким образом, вы можете рассчитывать на то, что заплатите по крайней мере от 150 до 200 долларов, если вы отнесете свой автомобиль в автомастерскую и попросите заменить вам катушку зажигания. Если вы решите обратиться в дилерский центр, рассчитывайте заплатить еще больше.

Читайте также: Средняя стоимость замены топливного фильтра

Как проверить катушку зажигания

Вот несколько советов по тестированию катушки зажигания в зависимости от того, являются ли они CNP (Coil-Near-Plug) или COP (Coil- На вилке).

Катушка CNP Тип

• Чтобы провести тест катушки зажигания, сначала выключите двигатель автомобиля и откройте капот.Снимите или вытащите из него провод свечи зажигания (если в вашей машине используются катушки CNP). Эти провода обычно начинаются от крышки распределителя и идут к свече зажигания. При работе с этими электрическими компонентами пользуйтесь резиновыми перчатками и изолированными инструментами, иначе вы можете сильно встряхнуться.
• Теперь прикрепите новую свечу зажигания к проводу свечи зажигания (новая или старая свеча зажигания для проверки искры в катушке). С помощью изолированных плоскогубцев удерживайте свечу зажигания на какой-либо металлической части двигателя так, чтобы резьбовая часть свечи касалась металла.
• Используйте инструмент для снятия предохранителей или плоскогубцы, чтобы извлечь предохранитель из топливного насоса, чтобы отключить его и подготовиться к запуску двигателя. Вам может понадобиться дополнительный человек, чтобы повернуть ключ в замке зажигания, потому что вы удерживаете свечу зажигания плоскогубцами.
• После запуска двигателя обратите внимание на синие искры, образующиеся вдоль зазора свечи зажигания. Если вы видите синие искры, ваша катушка зажигания исправна.
• Если вы не видите искр или видите оранжевые искры, то это признак неисправности катушки зажигания.
• Когда вы закончите тест, отсоедините свечу зажигания, вставьте ее обратно в отверстие, снова подсоедините к ней провода свечи зажигания и вставьте предохранитель топливного насоса.

COP Coil Type

• Запустите двигатель.
• Обеспечивает работу двигателя на холостом ходу.
• Откройте болт катушки зажигания номер 1, а затем потяните катушку вверх, чтобы посмотреть, как работает двигатель.

Если состояние двигателя меняется на грубый холостой ход, это означает, что катушка зажигания номер 1 исправна.Затем вы можете продолжить этот шаг с оставшимися катушками по очереди, пока не найдете виновника. Когда вы вытаскиваете неисправную катушку зажигания, состояние двигателя / холостой ход не должно измениться.

spinning disk — англо-французский словарь

^en Физически вращающиеся диски?

OpenSubtitles2018.v3 ^fr Je vous demande, Excellence, si l ‘or paiera les travaux du Palais de Buen Retiro or les salaires des soldats qui meurent en Flandre ou mourront en France

^en Испаритель вращающегося диска

fr En matière de liberté d

^en Реализована автоматизация конфокальной визуализации классических и вращающихся дисков.

cordis ^fr Tu dis rien, parce que je sais ce que tu tu faisais!

^ru Оптический фазовращатель на основе вращающегося диска с рисунком для оптики спектральной области

патент-wipo ^от a fait même pas mal!

^ru Изделие, которому необходимо придать форму, можно увидеть сквозь вращающийся диск во время использования.

патентов-wipo ^от Je pensais être le seul à l’Avir qu’il est возможность caractériser le profil des personnes enceptibles de souffrir d’illettrisme, et qu’il est nécessaire d’éviter les éventuels stéréotypes liés à cet état, font le constat suivant

^en релятивистский спиннинг вокруг черных дыр — возможно, самые мощные явления в астрофизике.

cordis ^fr C ‘était juste une idée

^en Струя расплавленного цинка впрыскивается на поверхность вращающегося диска, находящегося в камере распыления.

патентов-wipo ^от Les défis d’une gestion Dynamique et proactive du marché de l’emploi nécessitent d’associer à son организация, l’initiative des представительства частных и des opérateurs locaux d’insertion socialprofessionnelle, tout en confortant les services Publics d’emploi et de education dans leurs mission d’intérêt général

^и Раскрыт недорогой узорчатый вращающийся диск для достижения относительно быстрых дискретных сдвигов оптической фазы для оптического луча.

patents-wipo ^fr Question préjudicielle

^en В приемнике сигнал был усилен, чтобы осветить переменный свет за аналогичным вращающимся диском для воспроизведения изображения.

jw2019 ^fr Détention, par l’administrationcentrale, de dette émise par les unités d’autres sous-secteurs des Administrations publiques [# B. #] est égal à passifs de S. #, S. # ou S. # qui sont des actifs de S. #, dans les mêmes instruments que dette [# A. #]

^en Форма головки действует как воздушная фольга, приподнимая головку чтения / записи немного над вращающимся диском.

Giga-fren ^fr Un type qui a failli tuer son équipe

^en Его устройства состоят из быстро вращающихся дисков из латуни, материала, состоящего в основном из элементов с полным полуцелым ядерным спином.

WikiMatrix ^fr autorité de delivrance

^ru Ключевым компонентом жесткого диска является головка магнитной записи, которая может считывать и записывать шаблоны намагничивания на вращающемся диске.

cordis ^fr • Оценка рискованных программ апробации préalable est fiable.

^ru Это раскрытие, в частности, направлено на систему, содержащую тонкопленочное устройство для создания тонкой пленки жидкости на вращающемся диске.

патент-wipo ^от Durée et fin de la Convention

^en Первый и второй экструдеры соединены по существу с противоположными сторонами множества прядильных дисков с необязательно соединенными между собой шестеренчатыми насосами и смесительными устройствами.

Patents-WIPO ^FR Merci de Nous Avoir Indiqué la Voie!

^ru Верхняя граница является хорошим приближением, когда в областях с высоким напряжением напряжения равновеликие или почти равные, как в боковых нагруженных или вращающихся дисках.

springer ^fr Préparer les lames de test en utilisant l’une des méthodes suivantes

^en Метод включает процесс электростатического перемешивания для производства инкапсулированных кластеров ячеек с как минимум двумя полимерными покрытиями, а система включает улучшенный распылитель с вращающимся диском .

Patents-WIPO ^FR Управление направлением, создание, создание и установка фасона и его компоновка

^и Эта система захвата цели с фиксацией цели с конфокальной микроскопией в реальном времени (TARC) объединяет быструю обработку изображений и быстрое получение изображений с например, конфокальный микроскоп с вращающимся диском Нипкова.

Patents-WIPO ^FR Des traces ex existing toujours entre celui quevous êtes et celui que vous étiez

^en Система и способ непрерывного изготовления бихромных сфер путем подачи непрерывных потоков разноцветных пигментированных полимерных расплавов по существу на противоположные стороны множества вращающихся дисков.

патент-wipo ^fr Contenu de l

^en После победы на шести участках земли во всех направлениях (дигвиджая) Бхарата направился в свою столицу Айодхьяпури с огромной армией и божественной чакра-ратной — вращающимся, дискообразным супероружием. с зубчатыми краями.

WikiMatrix ^fr Hein? Pour m ‘evir fait passer pour le roi des cons?

^ru Есть ученые, которые утверждают, что обнаружили антигравитацию на поверхности вращающегося сверхпроводящего диска.

OpenSubtitles2018.v3 ^fr C ‘est dangereux, il le sait

^en Вторая категория охватывает вращающиеся жесткие диски, которые технически аналогичны тем, что используются в персональных компьютерах.

Giga-fren ^fr Allez.Ne faites pas exprès. Je vous Complimente

^en Вакуумный насос с молекулярным сопротивлением для откачки газового потока от входа (34) к выходу (54), содержащий высокоскоростной вращающийся диск (10), имеющий канал (16), сформированный на его краю, и расположен внутри корпуса (24).

Patents-WIPO ^FR Обеспечьте удобство для приготовления пищи и без предварительного уведомления emmène Bouddha en salle de soin

^и Устройство для приготовления шоколадной глазури, имеющей, возможно, мраморный вид, с устройством для позиционирования, например вращающуюся трубку или вращающийся диск (11) для направления шоколада на кондитерский продукт и устройство для рециркуляции шоколада, который не остается на кондитерском продукте.

патентов-wipo ^от Dans l’ordonnance du # septembre #, des doutes ont émis au sujet de l’évaluation par la Commission des données scientifiques, sur les risques éventuels

^en В конечном итоге вращающийся / вращающийся диск довольно резко, финальная стадия движения сопровождается жужжащим звуком быстро нарастающей частоты.

WikiMatrix ^fr Je m ‘assurerai que ma remplaçante prenne bien votre command

Что такое «класс спиннинга»?

Возможно, вы слышали о людях, занимающихся спиннингом или вращением, и задавались вопросом, что именно это означает. Прежде всего, поскольку «спиннинг» относится конкретно к компании, занятия спиннингом означают занятия, проводимые или лицензируемые Mad Dogg Athletics, компанией, которая создала программу спиннинга.

Вы определенно можете отлично потренироваться дома на собственном спин-байке (посмотрите здесь лучшие спин-байки для дома), но также отлично тренироваться в классной среде, где есть чувство командных усилий и групповой мотивации. .Когда ты один, трудно по-настоящему подтолкнуть себя, потому что ты единственный, кто держит тебя подотчетным. Но если вы в классе, то другие участники, а также учитель, постоянно наблюдают за вами, что придаст вам больше энергии. Для любого, кто заглядывает в класс, это выглядит почти мучительно: громкая музыка звучит из динамиков, напористый руководитель класса кричит людям, чтобы они действовали усерднее, и группа людей, обливающихся потом всеми частями своего тела. Однако как только вы начнете, вы никогда не вернетесь.Итак, давайте уточним, чего вы можете ожидать от класса спиннинга.

Вы сожжете много калорий

Часовое занятие отжимом может сжечь от 600 до 1000 калорий, в зависимости от интенсивности инструктора и того количества, которое вы прилагаете. Он основан на сочетании быстрой езды на велосипеде и стратегически более легких интервалов отдыха, чтобы вы восстановились для следующего рывка. Большинство занятий по спиннингу длятся около 40 минут, поэтому вы будете сжигать около 400-600 калорий за одно занятие.

Вы сможете настроить свой спин-байк

У каждого класса спиннинга будут свои велосипеды, которые можно полностью настроить для вас как индивидуума. Вы сможете соответственно отрегулировать сиденье, руль и натяжение / сопротивление. Обязательно делайте это в начале каждой тренировки, чтобы вам не было неудобно во время тренировки. Инструктор сможет помочь вам, если вы не знакомы с оборудованием. На некоторых велосипедах даже есть гелевые седла, чтобы сделать их более удобными, а некоторые люди даже привозят свои собственные.Если их нет в комплекте и у вас нет, тогда вам помогут мягкие шорты.

У вас будет уникальный опыт

Настройка может немного отличаться в зависимости от студии. В некоторых классах велосипеды устанавливаются рядами, так что все смотрят на инструктора / зеркало, тогда как другие будут расставлены полукругом, что дает вам лучший обзор всех остальных в комнате. В комнате, как и на велосипедах, должен быть кондиционер, чтобы поддерживать хорошую температуру.

В каждом классе спиннинга также будут свои инструкторы со своей техникой, целями и способностями.Если вы протестируете один класс спиннинга и решите, что он не для вас, то, возможно, вам нужно просто попробовать другого инструктора. Некоторые инструкторы будут ориентироваться на разные демографические группы, такие как молодые / старые, мужчины / женщины и пригодные / непригодные. Каждый инструктор будет сертифицирован, но инструктор Spin действительно может создать или прервать курс, поэтому вам нужно выбрать класс и инструктора, которые подходят вам лучше всего.

Вы получите интенсивную велотренировку в помещении

Среднее занятие начинается в спокойном темпе 5-10 минут.Темп велотренажера в помещении будет постепенно расти в течение этого периода, но он останется таким же, как при езде на велосипеде по ровной местности. По истечении этого периода вы будете переходить к различным интервалам работы сидя и стоя в зависимости от интенсивности. Если вы «карабкаетесь», то обычно вы будете стоять, но ожидаете, что будете садиться в седло и выходить из него на протяжении всей тренировки. Инструктор также может попросить вас «зависнуть», что в основном означает, что вы наклоняетесь вперед над рулем, располагая бедра над седлом и в направлении задней части спин-байка.Это похоже на попытку набрать большую скорость с небольшим наклоном на обычном велосипеде.

Придете подготовленными

Обязательно возьмите с собой бутылку с водой, так как вы почувствуете сильную жажду из-за количества выделяемого пота. Также носите плотно облегающую и легкую одежду, чтобы вы могли свободно двигаться, не перегреваясь.

Тебе будет больно

В дни после занятия у вас могут возникнуть сильные боли в ногах, которые можно облегчить растяжкой, катанием с пеной или массажем.Не волнуйтесь, это нормально. Ваши мышцы должны быть разрушены, чтобы стать сильнее. Со временем количество мышечной боли, которую вы испытываете на занятиях спиннингом, уменьшится, потому что ваше тело адаптируется, но в первые пару недель боли будут довольно сильными.

Вы станете здоровее

Так же, как ваше тело будет адаптироваться к болям, вы также улучшите свои аэробные способности. Каждый пройденный вами курс будет на один шаг вперед. Пройдет несколько недель, и вы оглянетесь назад, чтобы увидеть, как далеко вы продвинулись.Возможно, вы увеличили сопротивление на байке или просто стали усерднее работать с каждым классом, но вы определенно станете лучше. Вы также должны заметить, что изменился состав вашего тела. Ваши ноги должны стать больше и сильнее, а ваша жировая масса должна уменьшиться.

Тебе понравится

Итак, «что такое спиннинг-класс», спросите вы? Это удивительный и сложный способ стать невероятно спортивным.
