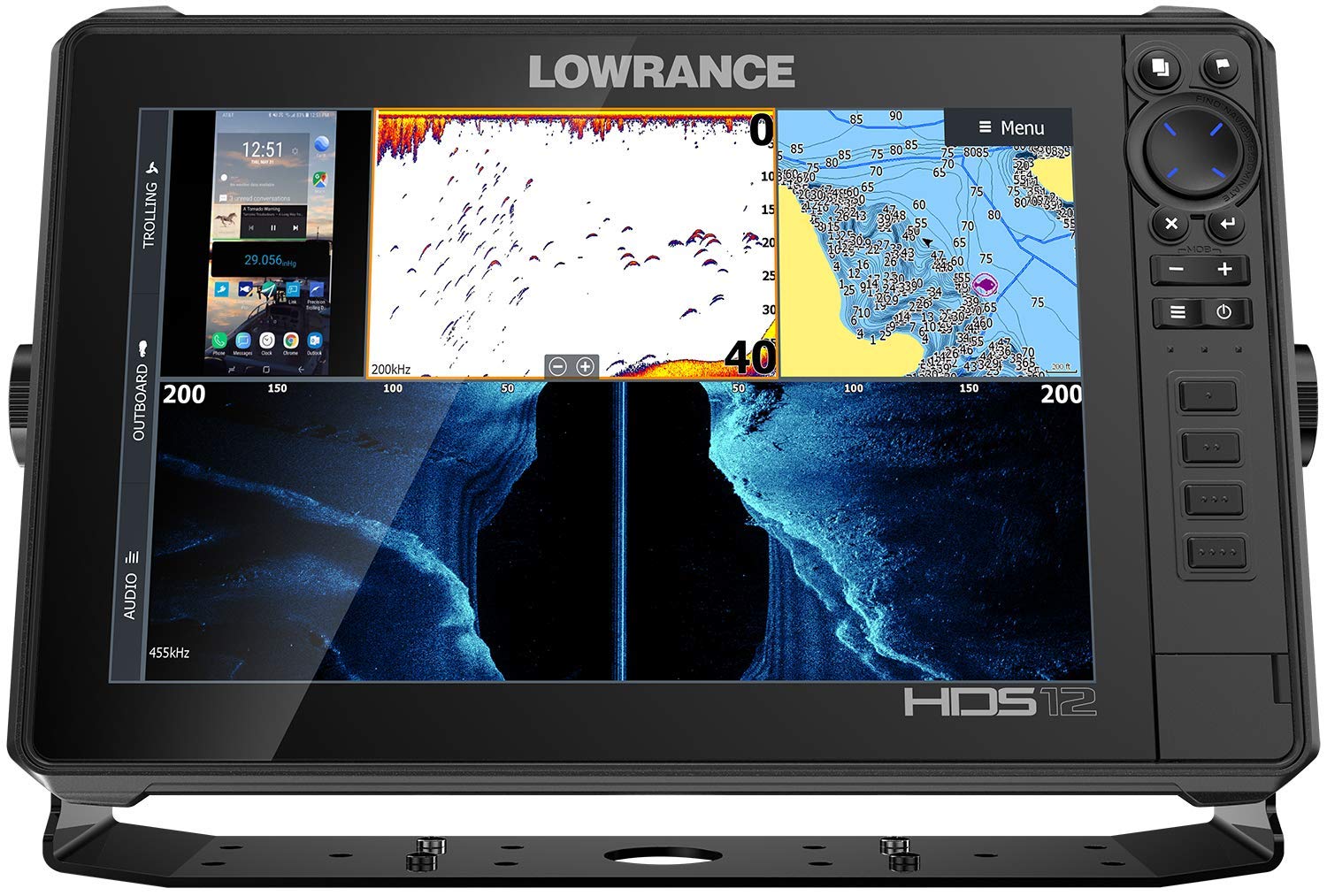

Купил себе 12 лайв, ни в какое сравнение со старым гармином не идет. Он такой многофункциональный, что за неделю еще не разобрался во всем. Отличный прибор! Менеджерам спасибо за терпение.

..

Марк

2018-11-21 18:35:01

Заказывал эхолот в Архангельск, дошло все достаточно быстро. Спасибо менеджеру вашего магазина за качественную консультацию. Покупал для себя первый эхолот, хотел использовать и зимой и летом, в итоге мне предложили зимний набор хук2. Подробно поясни..

Эхолот нового поколения — Lowrance StructureScan

Ну, наконец-то действительно прорыв! Теперь подводная картина — как на экране телевизора.

Долгие годы казалось, что в эхолокации ничего нового уже не придумают. Последних лет 10, силы конструкторов Lowrance были направлены на способность отделить рыбу от дна, водорослей и донных структур. А донные структуры старались отделить непосредственно от дна. Достигалось это способностью тонко определять плотность предмета попавшего под луч датчика-излучателя. Например, рыба — плотнее водорослей, а коряга — плотнее рыбы, в свою очередь дно тоже отличается по плотности от всего вышеперечисленного. Разная плотность отображается на экране разными цветами или оттенками серого на черно-белых моделях. Похоже, что с изобретением нового процессора Broadband Sounder-1 из классического эхолота вытащили все возможное. Картинка, безусловно, улучшилась, но не существенно.

Но время движет прогресс вперед. И вот новое, революционное изобретение Lowrance — StructureScan™(структурный сканер).

По сути это тот же принцип эхолокации, но обработка сигнала осуществляется иначе, и теперь картинка разительно отличается в лучшую сторону. Заметьте, что теперь эта штука называется сканер, а не эхолот, и задача его отображать структуру, а не рыбу. По крайне мере так определил производитель. Хотя с рыбой дела обстоят лучше, чем предполагалось.

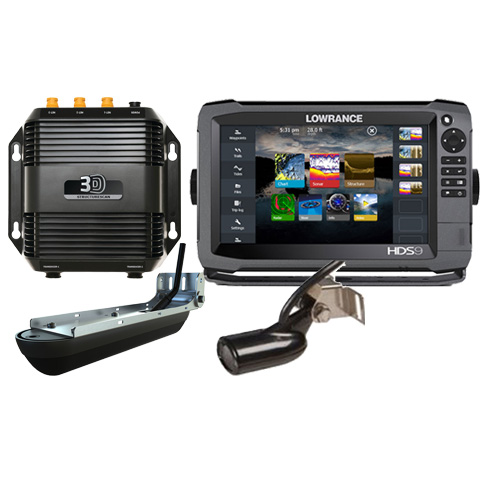

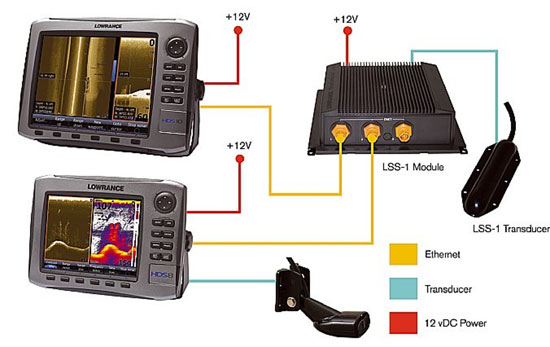

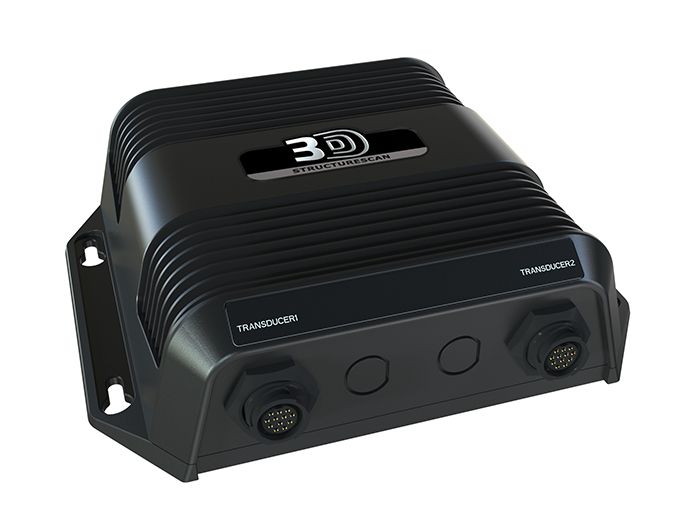

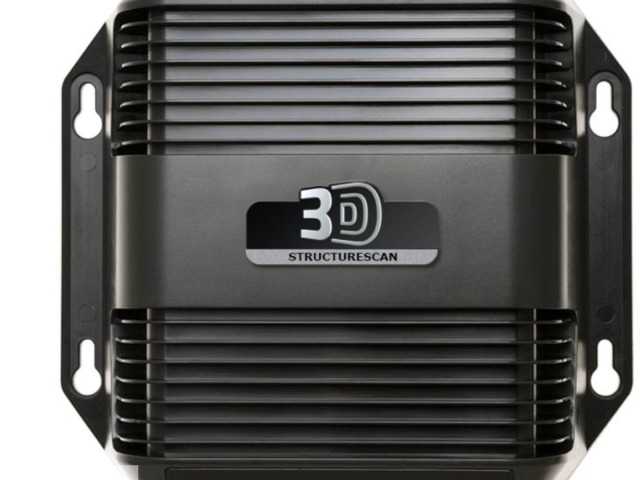

Что же собой представляет новый сканер? Это дополнительный блок (блэк-бокс) с подключаемым к нему вторым, еще одним трандьюсером (датчиком). Сам блок, небольшим кабелем подключается к любому эхолоту Lowrance серии HDS. Новый трандьюсер работает параллельно с классическим трандьюсером Вашего HDS-а.

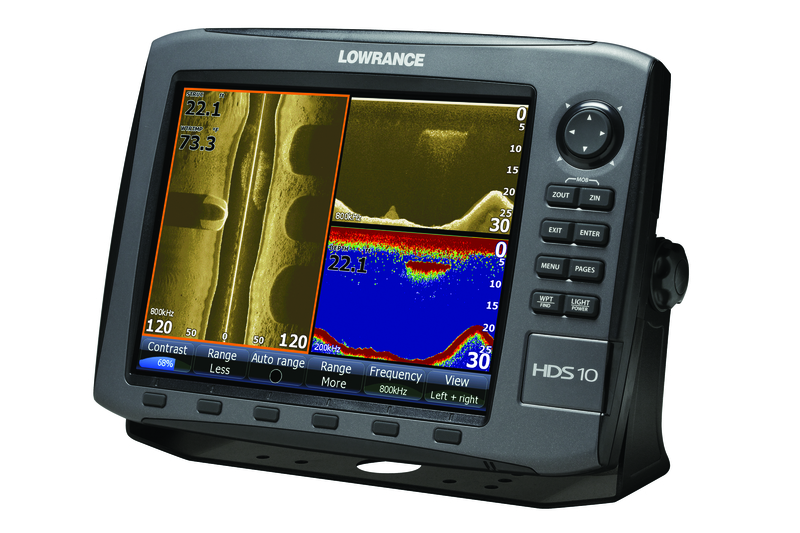

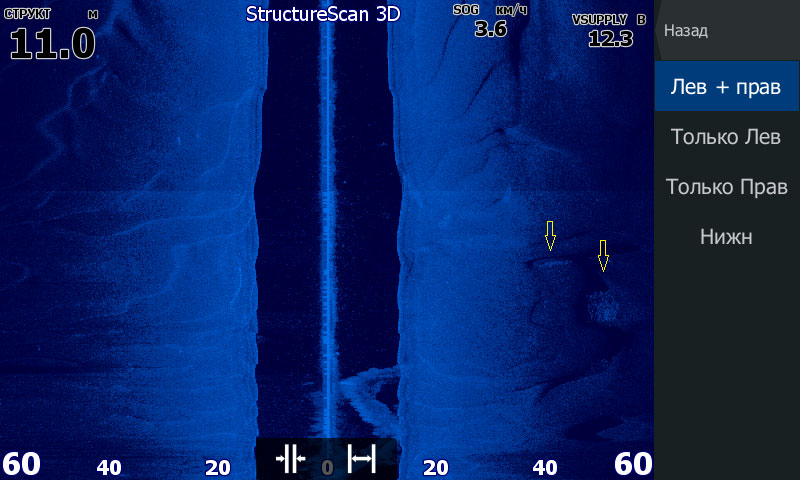

На экран выводится две дополнительных картинки. Первая- изображение дна по сторонам лодки, до 75 метров (в зависимости от глубины) вправо и влево по бортам. В сумме ширина сканируемой полосы соответственно до 150 м. (на схеме желтым цветом). Чтобы проще понять изображение боковых картинок представьте себе, что Вы светите фонарем в стороны от лодки. Отбрасываемые от подводных объектов тени говорят об их расположении на дне.

Непосредственно под лодкой есть мертвая зона. Но чтобы мы не расстраивались по этому поводу, туда послали еще один луч (на схеме оранжевым цветом). И в результате нам сделали совершенно новую нижнюю картинку этой мертвой зоны (под лодкой), под названием нижний сканер (DownScan), которое выводится во втором окне.

Он впрочем, сканирует плоскость воды в разрезе как классический эхолот, но вот изображение существенно отличается в лучшую сторону.

SideScan & DownScan

Производителем предполагается параллельная работа структурного сканера с классическим эхолотом, задача которого, как и прежде отображать рыбу. Таким образом, подразумевается их параллельное использование. Голова HDS воспринимает два датчика одновременно. То есть в двух окнах экрана выводятся картинки структурного сканера, который в свою очередь состоит из бокового и нижнего сканеров. Их задача точно и детально изображать подводные объекты или заросли травы по сторонам и в разрезе. В третьем окне можно вывести картинку классического эхолота для обнаружения рыбы в том же месте. Ну и четвертое окно отводится для GPS карты, для полного счастья так сказать. Но есть одно примечание. Чтобы сделать разбивку экрана на четыре окна, нужен монитор HDS 8 или 10 дюймов. На меньших HDS-ах возможно разделить экран только на два окна. Что, должен сказать, существенно уменьшает удобство пользования такой продвинутой системы. О возможностях упомяну немного позже.

И что же в результате мы имеем?
Раньше на вопрос покажет ли эхолот утонувшую лодку на дне, я не мог ответить ни да, ни нет. Многое зависело от конкретного случая (какая лодка, характер дна, как легла на дно, и. т.п.). Для ответа на этот и другие волнующие вопросы, как например: «может ли эхолот отобразить рыбу лежащую на дне или среди коряг?» или «возможно ли по форме дуги определить вид и размер рыбы?» был проведен ряд натуральных экспериментов с участием известного подводного охотника

Андрея Лагутина, автора множества замечательных фильмов и книги по подводной охоте. Вывод таков — да, возможно увидеть бугры на экране и померить их высоту от дна, тем самым идентифицировав объект как лодку. Но увидеть силуэт невозможно. Почти невозможно также увидеть пустоты под объемным объектом или рыбу вплотную стоящую к коряге. Например, Андрей симулировал собственной персоной сома, лежащего на дне, и, затем, стоящего над дном на высоте 1 метр. Мы методично, многократно проходили над ним с разными эхолотами. На экране отобразились только бугры на ровном дне, и не более того. Что, впрочем, тоже важная информация за неимением другой.

Но теперь все кардинально изменилось. На тот же простой и логичный вопрос обычного пользователя — так покажет ли он утонувшую лодку? Можно, наконец, ответить уверенно «да!».

И даже возможно определить есть ли на транце подвесной мотор или нет. А как насчет рыбы? Тоже «да!», подробнее об этом чуть позже.

Остается определить на каком расстоянии от дна, теперь можно идентифицировать рыбу и возможно ли по форме пятна сделать вывод о ее видовой принадлежности. Заранее уверен, что возможно, по тому как с этой задачей справляется даже классический эхолот. Но проверить все равно нужно.
Технология StructureScan™ теперь позволяет рассмотреть искомый объект и сверху (немножко по диагонали) и с боку (в разрезе). И это касается не только структур на дне. При прохождении над косяком белой рыбы в толще воды, мы были поражены. Теперь есть возможность, видеть стаю не только в разрезе массы воды, оценив тем самым место расположение в толще воды, расстояние от дна, глубину максимальной концентрации рыбы, но и форму и расположение косяка сверху. Теперь можно точно сказать что большая часть рыбы осталась по правому или левому борту и общая ширина стаи в метрах равна, к примеру, 45 метров, что хорошо видно на шкале внизу экрана.

Хотя производитель и позиционирует сканер только как распознаватель структур, оставляя роль поиска рыбы старому доброму эхолоту, но практика даже непродолжительного (2-3 месяца или около 15 рыбалок) использования структурсканера, показала его полное превосходство и в отношении изображения рыбы.

По крайне мере это мое личное мнение. Об этом свидетельствую несколько показательных историй.
Генеральный директор Компании «Навионика», Олег Тартак присутствовал на презентации этой новинки, которая проходила в ноябре в Осло (Швеция). Оттуда он привез любопытнейшие скриншоты (копии изображения с экрана). На одном из них была изображена явно крупная рыба, что самое потрясающее, что в полном объеме своего тела и даже с плавниками. Именно рыба со всеми анатомическими особенностями. Больше никаких абстрактных дужек или дурацких символов рыбы. Специалисты Лоуренс прокомментировали так. «Дело было на первой презентации в Майями. Лодка стояла у пирса. Мы принимали на борт группу журналистов, и неожиданно под лодкой прошла крупная рыба.

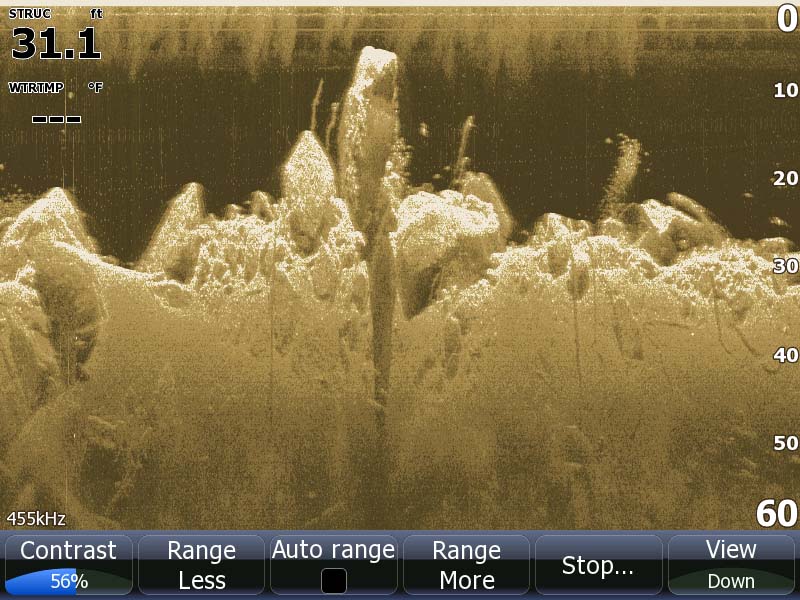

DownScan (функция сканирования под днищем лодки) — Рыба

SideScan, DownScan и Broadband — 3 Pane View

«Просто повезло!», говорят они. Но нашим глазам не верится. Когда хоть немного сойдет лед, однозначно проверим истину, при помощи подводников и их видеотехники. Хотя скорее все-таки удовлетворим собственное любопытство, потому как никогда не было оснований не доверять этой фирме.

На данный момент у меня есть уже опыт обнаружения сканером некрупной пелагической рыбы (скорее всего мелкий подлещик) в толще воды. Нижний сканер нарисовал скопление, в некоторой степени бесформенных осколочков на экране. Совместно работающий обычный эхолот тоже подтвердил рыбу изображением скопления дужек. Сразу отмечу, что на структурскане шумы (помехи на экране) полностью отсутствуют. И если что-то на экране появилось, то это точно твердый объект, а не что попало. С классическим эхолотом, в этом отношении есть некоторая неразбериха. Например, в ходе весенних экспериментов нами выяснилось, что так называемые дуги, могут возникать не только от соприкосновения луча с рыбой или водорослями, а и от турбуленций (вихревых потоков) от каких либо подвижных или неподвижных, (но на течении) предметов. Например, возмущение воды от недавно проплывшего подводного пловца изображается пятном и всяческими дужками достаточно длительное время. Около минуты, после того как пловец «затих». Из этого напрашивается вывод, что на течении за всевозможными препятствиями (завалами коряг, перекатами) изображенные дуги — не факт, что только рыба. Довольно часто на экране могут рисоваться маленькие дужки, в то время как под лодкой гарантированно никакой рыбы нет.

Что интересно, нижний и боковой сканеры начисто лишены настройки чувствительности. Самой главной и часто используемой настройки классического эхолота. Скорее всего, теперь этот параметр полностью автоматизирован без возможности ручного вмешательства. Единственное, чем можно и нужно поиграться, это настройкой контрастности и частотой излучения (455 или 800 кгц).
Невольно напрашивается вывод, что эта технология в будущем начисто вытеснит классический эхолот, так как даже рыба изображена более достоверно. И классика пригодится только для того, чтобы быстрее привыкнуть к новой картинке структурсканера, сравнивая с уже привычной старой картинкой на классическом эхолоте. Но, впрочем, один источник информации хорошо, а два –лучше. Так, по крайне мере, считает производитель.

Очень интересна возможность наложения друг на друга изображений Даунсканера и эхолота.

Черно-белым нарисован Даунсканер, красно-желтым — классический эхолот. Продемонстрированы термоклин, камень, деревья. Частота эхолота 200 кГц, сканера-800 кГц. Можно сделать частоту эхолота 83 кГц, тем самым увеличив угол захвата до 120 градусов. Еще не проверяли, но теоретически, я даже уверен, в такой комбинации можно определить движется ли косяк рыбы или висит неподвижно. И если движется, то куда: против течения или по. Структурсканер точно покажет твердый объект, а эхолот к этому добавляет всякие турбуленции (возмущения воды), плывущая рыба оставит шлейф, как комета. В ближайшее время мы проверим это предположение при помощи натуральных экспериментов.

Но все-таки стоит справедливо заметить, что не Лоуренсы — первооткрыватели технологии Сайдскан. Нечто подобное было внедрено фирмой Humminbird уже несколько лет в приборе 997с Combo. Я достаточно долго и упорно тестировал этот эхолот, пытаясь извлечь практическую пользу из этой, на тот момент, совершенно новой технологии, но результатом остался недоволен. Дело в том что донная структура размером с два письменных стола отображалась на экране размером с крупную песчинку. Увеличение резко ухудшало детальность изображения и разобрать что это за объект было нереально. А под такой коряжкой, как известно, может спрятаться от течения приличная стая судака. И как мне показалось, чтобы реально распознать структуру на 997-ом она должна быть размером не меньше одноэтажного дома. Плюс детализация экрана несравнимо слабее HDSа. В совокупности впечатление осталось неудовлетворительное. С новинкой Lowrance все наоборот, моя реакция – дикий восторг! Структурный сканер позволяет распознать покрышку легкового автомобиля и сравнить ее с рядом лежащей покрышкой грузового. Кузов запорожца, найденный мной под водой, сканер нарисовал с потрясающей точностью. Без колес и двери под наклоном, вкопанный в дно. После того, как я видел его в «живую», а затем на экране, зрелище потрясает. Смотрите видео о LSS. На упомянутой презентации Олег Тартак задал вопрос представителю фирмы, что они думают про Humminbird 997. На что получил ответ «мы просто взяли эту идею и сделали все как надо». В то же время нижний сканер (DownScan) — чистое изобретение Lowrance.

Что еще может новинка? Если Вы увидели на боковом сканере интересный объект, навели курсор на него, приблизили, рассмотрели, и он Вас заинтересовал, то можно простым нажатием на кнопку WP поставить на экране эхолота путевую точку, которая отобразится на экране картплотера в стороне от пройденного пути, в месте, где был найден объект боковым лучом. В дальнейшем Вы можете либо пройти по этой точке нижним сканером, чтобы получить вид найденного объекта в разрезе либо сразу заняться его обловом. Чрезвычайно полезное свойство для джиговика. Впрочем, подводнику это также сэкономит массу сил на поиски.
Если что-то особо понравилось, можно отмотать картинку назад и сделать запись эхограммы (движущегося экрана). Записать на карточку в приборе, забрать с собой домой, выложить на компьютер и отослать по почте другу для совместного обсуждения в Интернете.

Дальше сканер оказался чрезвычайно удобен и информативен при ловле среди зарослей травы. Теперь нижний сканер дает возможность при определенном опыте даже распознать вид травы на дне, а боковой сканер покажет, лежит ли она сплошным ковром или есть просеки, что гораздо предпочтительнее для щуки и крупного окуня.
Еще интересный случай применения: в Сорокошах при помощи сканера я нашел весьма «злое» дерево под водой. По классике, решил встать от него ровно против течения для эффективного облова. Но каждая вторая проводка, даже специальных «корчевых» приманок оканчивалась мертвой цепой. Я снялся с якоря и еще несколько раз просканировал сайдсканом это дерево. Увидел расположение ствола, корня и веток дерева. Наконец встал так, чтобы «чесать» ветки «по шерсти», а не загонять в расщепы, и только тогда смог нормально обловить его.

Некоторые особенности в установке трандюсера

Следует учесть, что новый трандюсер просто так на транец не «прилепишь». Обязательное условие — свободное пространство в две стороны. В случае с транцевым креплением одну сторону перекрывает подвесной двигатель, тем самым, блокируя один из боковых лучей. Если конечно мотор не на выносном транце, что встречается довольно редко. В инструкции по установке опытного образца, который попал ко мне еще в ноябре 2009 года, производитель разрешил установку прямо на днище лодки, но когда пришла партия в мае, прикрепление ниже транца запретили.

На моей лодке единственным правильным местом оказалось крепление на подвижной струбцине с борта лодки водительской (правой) стороны. Струбцину пришлось немного доработать. Некоторое неудобство в том, что каждый раз приходится поднимать трансдьюсер по штанге вверх, когда нужно переехать с места на место на высокой скорости, и вновь опускать, когда нужно сканировать. Но есть и плюс. Такая конструкция позволяет немного разворачивать датчик, когда лодка сканирует поперек течения или ветра. В этом случае направление движения лодки и килевая линия лодки не совпадают, и в результате трансдьюсер движется немного боком относительно дна. Что, разумеется, существенно ухудшает картинку. Исходя из этого, для тех, у кого датчик закреплен стационарно, рекомендую следить за дрейфом. И если он значителен, то сканировать строго против или по течению или ветру.

За подготовку материала выражаем благодарность специалисту по установке и настройке морского навигационного оборудования, Орлову Юрию

При перепечатке ссылка на статью обязательна.
www.navionika.com

Lowrance.in.ua — Новое поколение эхолотов — HDS

Новое поколение эхолотов — HDS — часть 3

(Продолжение. Часть 1, Часть 2)





13. Спящий режим. Есть такая особенность у мультифунциональных картплотеров – довольно долгая загрузка при включении. HDS — не исключение. Чудес не бывает, чем больше настроек и всевозможных страниц, тем больше нужно времени, чтобы все это запустить. Но постоянно включенная электроника довольно существенно «садит» батарею, если конечно не работает подзарядка от двигателя. Да и вообще, постоянно включенный без надобности монитор несколько напрягает на рыбалке, особенно ночью. Для этого внедрили так называемый спящий режим, точь-в-точь как на компьютере, который активизирует и гасит экран двумя нажатиями на кнопки, в две секунды. Чтобы не забыть, что он все-таки работает и не оставить HDS работающим надолго, тем самым разряжая батарею, прибор напоминает о себе надписью «Пассив» на экране каждые 10 секунд.

14. Способность отображать погодные карты в реальном времени.



Показаны продвижения штормов, осадки и молнии



Конечно, пока только на территории США, но верю, что и до нас такой сервис, когда-нибудь тоже дойдет. Ведь не так давно, уже привычная система GPS (глобальная позиционная система) была достоянием только Пентагона и помыслить, что мы будем ей свободно пользоваться, могли только самые отчаянные оптимисты.

Для активизации этой опции понадобится антенна приемника погоды. Антенна также принимает 120 каналов спутникового, цифрового радио.

15. Совместимость с Бродбенд радаром высокого разрешения. А вот это уже реальность. Третье революционное изобретение Лоуренс за последнее время – радар высокого разрешения. Разработан для работы в стесненных условиях, в основном для ближних дистанций, в частности на реке или в тесной гавани. У классических радаров существует проблема с виденьем в ближнем контуре. То есть за горизонт они «лупят» будь здоров, а под ногами (1км и меньше) видят плохо. Мы провели натуральные испытания в наших условиях. Результаты потрясли. Невиданная до сих пор детализация и раздельность объектов. Он способен идентифицировать самые незначительные объекты. Даже утку на воде, высота головы которой над поверхностью 10 см-фантастика!!! То есть о безопасности от столкновения, например, с бревном можно говорить всерьез. Видит на расстоянии даже 3-4 метра от себя.

Плюс ко всему это первый в мире безопасный радар. Любые другие радары дают в сотни раз более сильное излучение, вредное для здоровья и попадать в 25 градусный горизонтальный сектор классического радара очень не рекомендуется. При этом Бродбенд радар излучает в десятки раз меньше чем обычный мобильный телефон.
Смотрите наше видео. Это чудо способно работать только на HDS и еще некоторых моделях картплоттеров от NAVICO.

На схеме можно увидеть разницу. Слева скриншоты Бродбенда, справа традиционного, но HD радара. На сравнительной схеме сверху вниз. 1. Лодка на якоре возле берега 2. Место расположения радара. 3. Пешеходный мост. На нижней сравнительной схеме разница изображения скопления заякоренных лодок.

Замечу, что сравнение проводиться не просто с обычным радаром, а с недавней новинкой НD (High Definition — высокого разрешения). Как Вы понимаете разница в изображении с более старинными радарами (2-3 летней давности) намного ощутимей.

16. Предустановленные режимы настройки эхолота. В Лоуренс придумали еще один фокус по облегчению жизни простым смертным. Чтобы человек не парился с настройкой эхолота, в меню можно выбрать из 8 видов настроек одну, подходящую для вашего случая. Например: для соленой воды, для пресной воды, глубоководный тролинг, мелководный тролинг, быстрый троллинг, стандартный и.т.д. Предполагается что в каждом случае применены настройки, которые специалисты Лоуренс считают оптимальными для данного вида использования. Честно говоря, мне не понравилась большая часть предложенных вариантов. То ли в силу сложившихся привычек, то ли я не понимаю особенности Американской ловли, то ли просто функция уже есть, но еще не доработана. Но в целом идея очень позитивная.

17. Совместимость со Структур сканером. Напоследок, самое главное. Чудо под названием Структурный сканер (Lowrance StructureScan) работает только с линейкой Lowrance HDS.

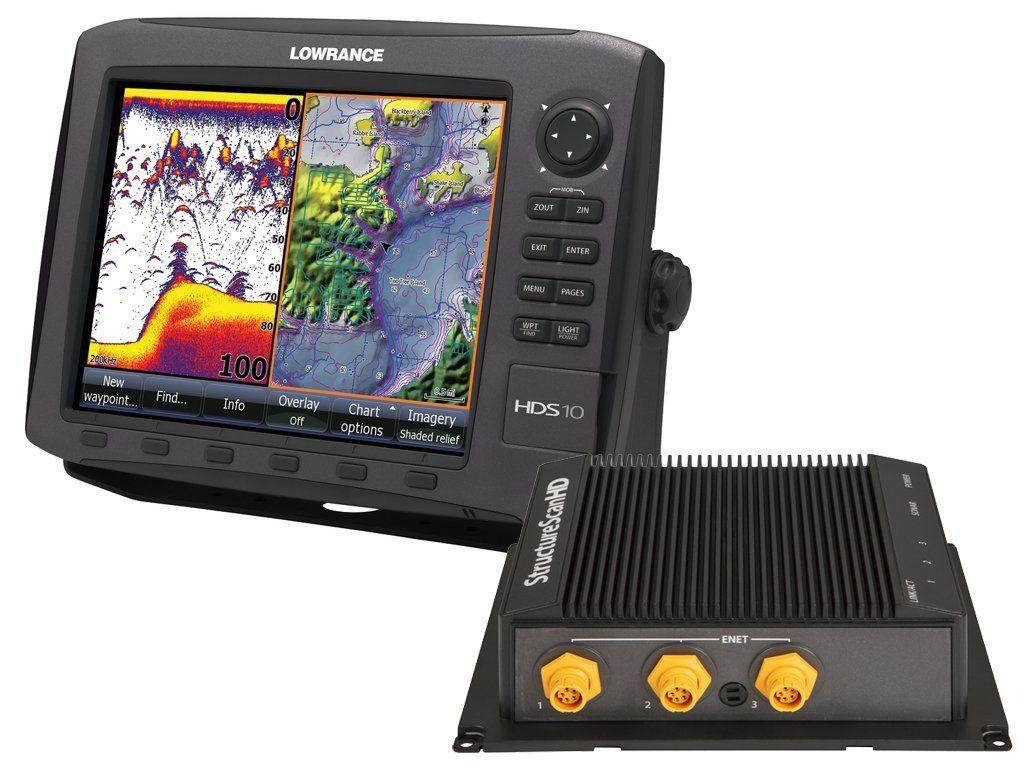

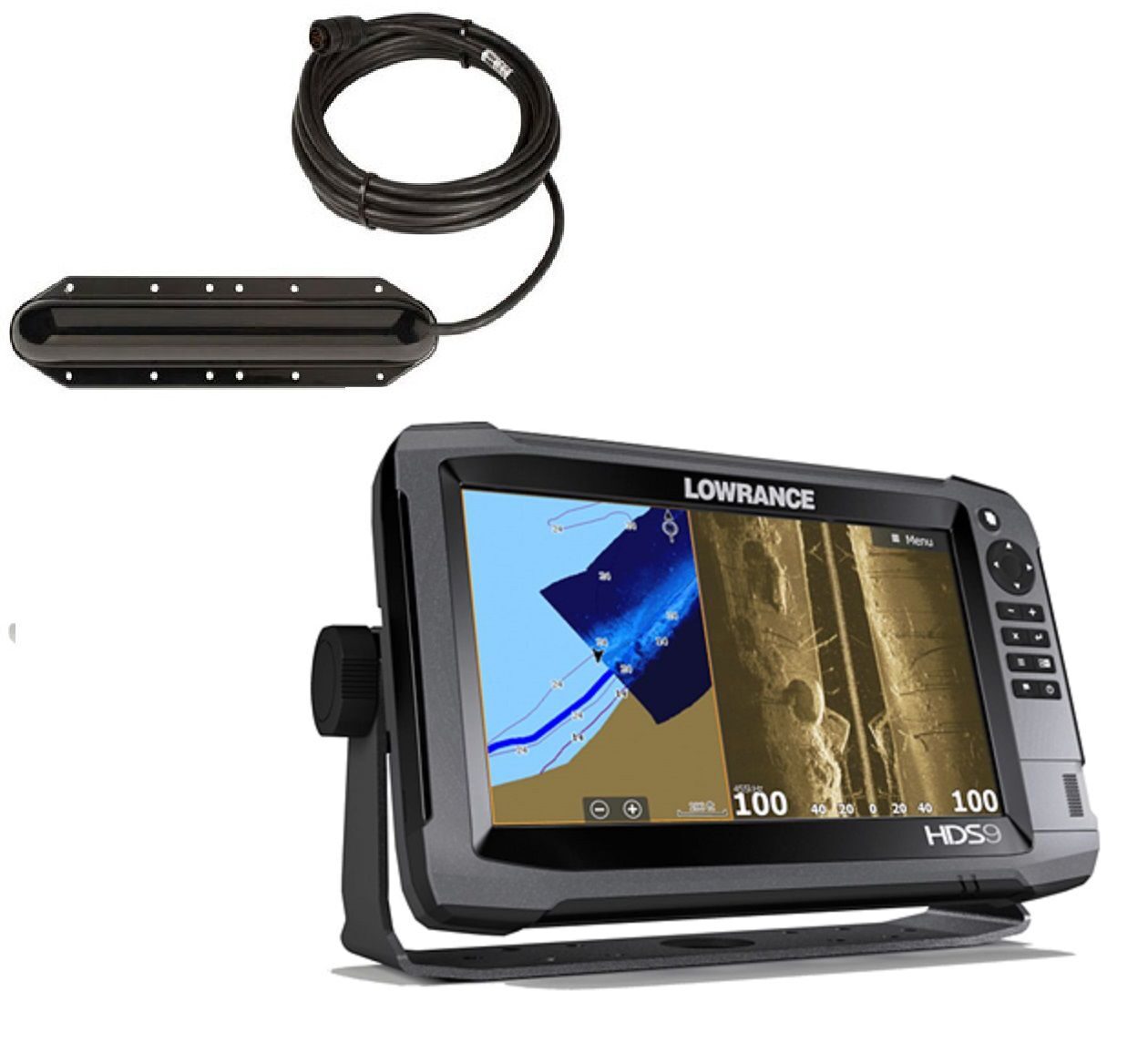

Структурсканер (LSS) — это дополнительное устройство в виде блекбокса с подключенным к нему дополнительным трансдьюсером (датчиком — излучателем). Блекбокс подключается кабелем к голове HDS. Два трансдьюсера могут работать одновременно, дополняя друг друга. Структурсканер в свою очередь состоит из бокового сканера, задача которого как будто фонарем просвечивать дно по сторонам лодки (до 145 метров в обе стороны) и нижним сканером, задача которого — сканировать дно под лодкой.

Качество изображения подводных объектов просто потрясает.

Боковой и нижний сканер — автомобиль. Не удержусь от комментария – если приблизит колесо зумом то можно, пожалуй, рассмотреть дизайн дисков.

Мне посчастливилось первому в Украине испытать это чудо. Мой вывод – остальные эхолоты просто глубиномеры. Эта штука, похоже, вскоре изменит все представления об эхолокации.

Подробнее можно прочитать в статье «Эхолот нового поколения».
Посмотреть видео о LSS.

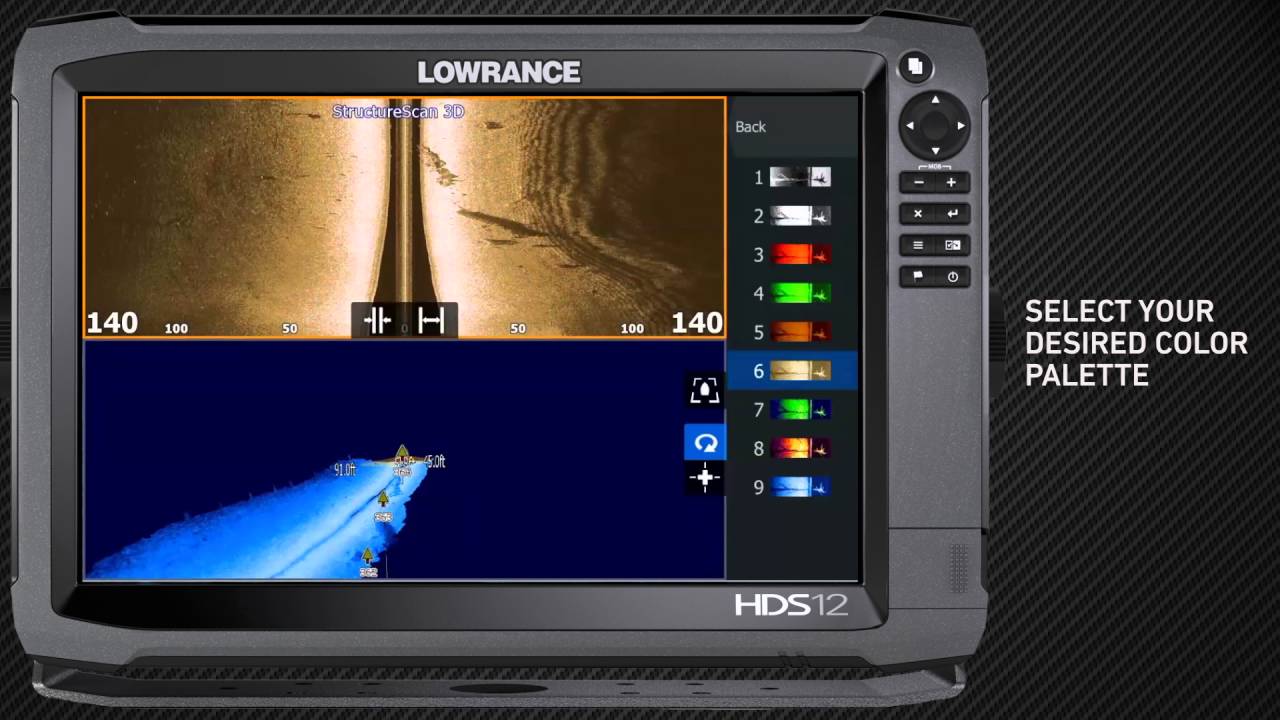

18. Множество цветовых отображений картинки эхолота. Раньше мы считали, что это просто пустые «навороты» и включали один самый красивый цветовой режим, чаше всего «цветную тросировку». Но теперь есть возможность совмещать картинку классического эхолота и нижнего сканера, и возможность выбора подходящие цвета оказалась очень кстати.

Наложение картинки структурсканера на эхолот. Серым структурсканер, красно-желтым эхолот

Наложение картинки структурсканера на эхолот. Серым структурсканер, красно-желтым эхолот.
Пожалуй, при определенной сноровке можно даже определить траекторию движения косяка рыбы. Так как стуктурсканер точно покажет твердый предмет (в том числе и рыбу) а обычный эхолот вместе с тем отображает и всяческие вихревые потоки которые могут создавать рыбы или течения. Таким образом, пока только чисто теоретически, на такой совмещенной картинке можно увидеть направление шельфа за рыбой, как за кометой. То есть, можно будет сказать, что косяк идет вверх по течению, скатывается вниз или стоит неподвижно. В скором времени мы постараемся ответить на это точно путем проведения натуральных экспериментов с участием подводных охотников.

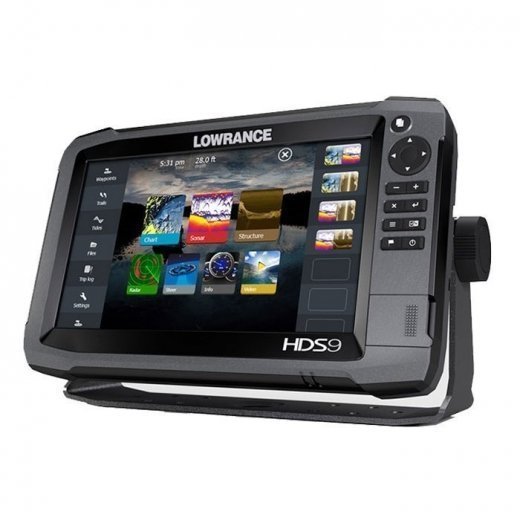

19. Оптимальный модельный ряд. В модельном ряду HDS четыре модели, каждая из которых имеет свои преимущества. Я рассматривал модели только совмещенные, GPS и эхолот. Хотя есть модели в том же корпусе только эхолоты или только GPS. Но разница в стоимости с многофункциональными приборами незначительна и даже, если сейчас не по карману купить для него фирменную карту, то в будущем может появиться такая возможность или острая необходимость в карте и функция будет востребована. Мне довелось испытать в натуральных условиях (на рыбалках) 5, 7, 8 дюймовые модели, причем достаточно основательно. Опишу приятные особенности. Стоит сразу отметить, что стоимость зависит на 80% от величины экрана, а не от функциональных возможностей начинки.

HDS-5 Размерчик стандартных и привычных нам 5-дюймовых LCX, LMS, X и GlobalMap®. Но за те же деньги, что и сопоставимые старые модели, Вы имеете все выше перечисленные навороты. Из недостатков – нестерпимо мал для отображения Структурного сканера. Но показывать будет. Если разбить экран на два окна, то картинки будут как спичечные коробки.

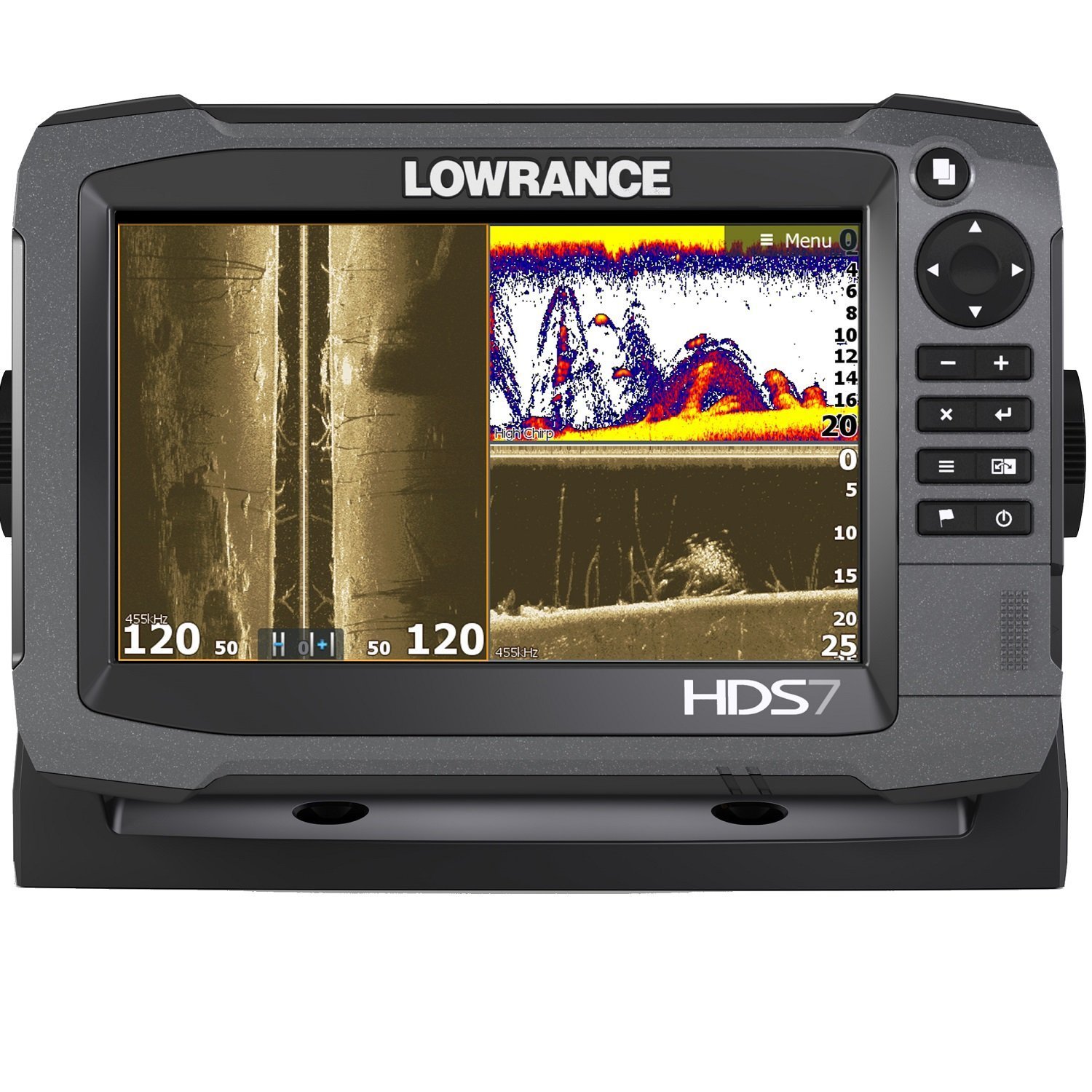

HDS-7 Тоже самое что и HDS-5, только растянутый по ширине экран. Это в некоторой степени спасает картинку Структурсканера. Но в работе с ним и с HDS5 все же есть неудобство. Например, если ставишь точку в окошке сканера, то чтобы найти ее на GPS карте, нужно заходить в меню, включать карту, искать точку и только потом можно идти на нее. Затем нужно снова заходить в меню и включать окно сканера. В общем, морока не для белых людей. Очень хочется видеть на экране и оба структур сканера(боковой и нижний) и карту одновременно, но на 5 и 7 это не дозволенно так как при разделении окна будут неприлично малы. Плюс к этому Структурсканер жалобно просит больше экран, так как чем больше экран, тем лучше отображаются мелкие объекты. Моторную лодку можно считать еще мелким объектом для сканера, если конечно не использовать увеличение конкретно на нее.

HDS-8 – вот она — мечта современного рыболова! Оптимальные параметры величины экрана. Возможность разбивки экран на четыре окна. Причем позволяет отрегулировать величину каждого из них. Клавиши быстрого доступа. Два слота для карт памяти. Оптимальные размеры корпуса, еще не слишком большой для маленькой лодочки. Крутая подсветка LOWRANCE на задней крышке корпуса. Еле сдерживаю эмоции от переполняющего восхищения.

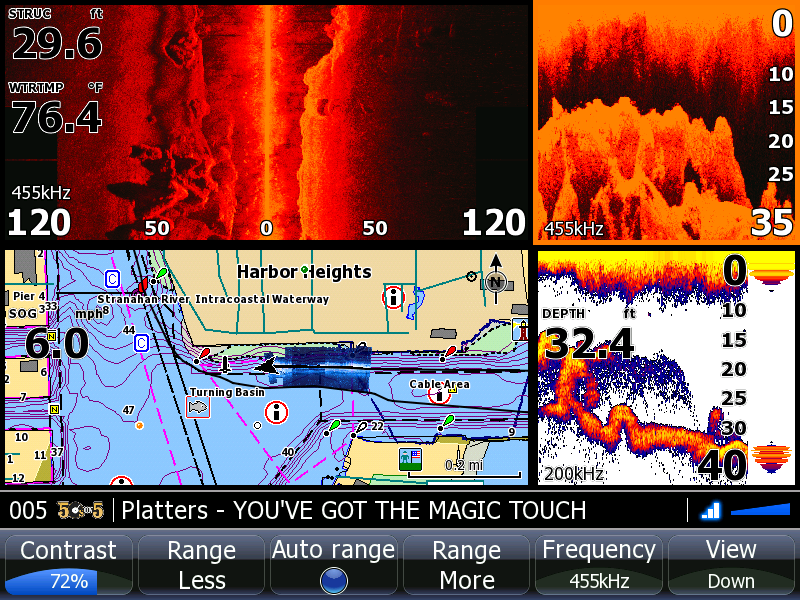

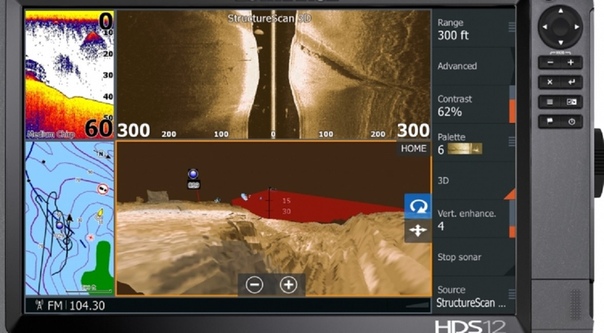

Возможность разбивки экран на четыре окна. Только для HDS8, HDS10

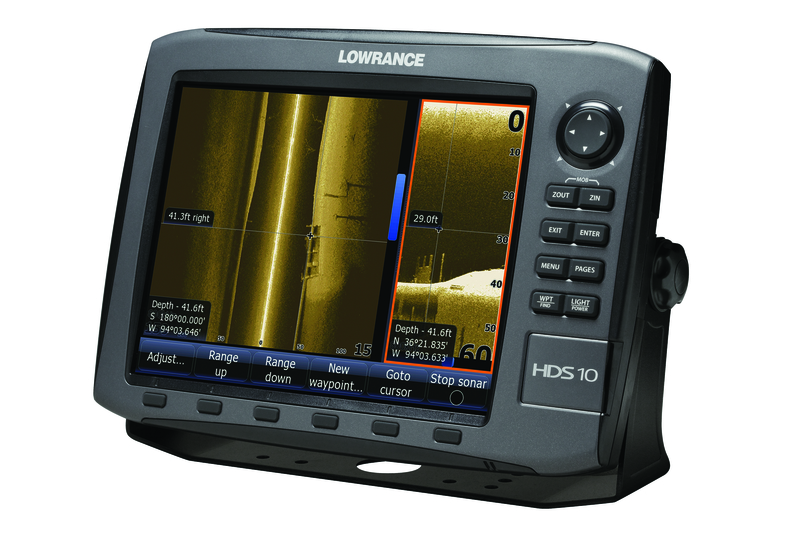

HDS-10 — он еще не побывал в моих руках. Но впрочем, не думаю, что в нем найдется что-то большее, чем в предыдущей модели. По функциям это тот же HDS-8 только с максимально возможным экраном. Ну что сказать — это техническая вершина для рыболова на сегодняшний день. Взял бы я себе такой, если бы имел возможность? Конечно да! Так как главный принцип при выборе мультифункционального плоттера — чем больше, тем лучше! Насколько только возможно конструктивно впихнуть в лодку и, конечно, позволяют финансы. Еще круче, конечно, поставить два HDS-10 что, кстати, в порядке вещей для морских рыболовов. Через блок структурсканера они будут взаимосвязаны между собой. Один монитор занимается только картографией, второй только структурсканером и эхолотом. Или один – карта и обычный эхолот, второй — только структурсканер.

Три HDS-10 для рыболова наверно будет перебор. Хотя для серьезной моторной яхты можно и пять. Например: 1 Картплотер. 2 Структурсканер и эхолот. 3 Бродбенд радар настроенный на ближний контур. 4 Классический радар настроенный на дальний контур. 5 Электронная панель приборов. Еще обязательно отдельный монитор для вывода изображений от видеокамер разбросанных по всей лодке, HDS для этого не подойдет, так как не читает видео. Можно конечно еще отдельно вывести классический эхолот на шестой HDS-10 монитор, но боюсь, не хватит места на капитанском мостике.



Автор: Юрий Орлов
www.navionika.com

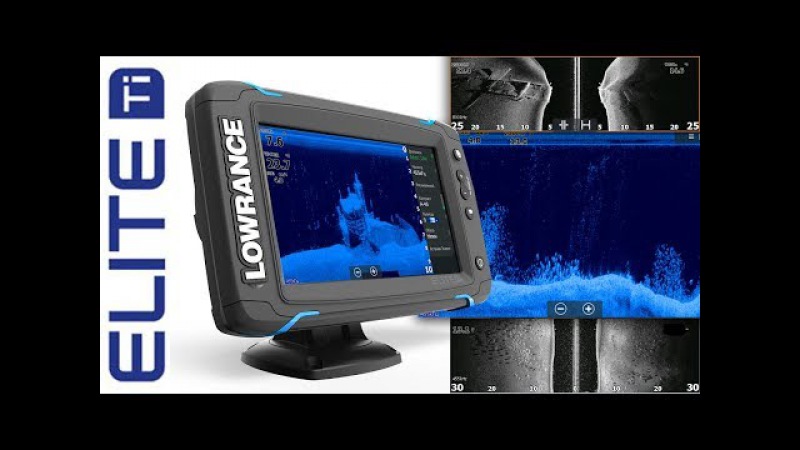

Обзор эхолота-картплоттера Lowrance Elite 7 Ti Mid/High/TotalScan (Лоуренс) с видео и отзывами

Эхолот Lowrance Elite 7 Ti (Лоуренс Элит 7 Ти) представляет собой многофункциональный прибор, с помощью которого можно не только сканировать дно, но создавать карты глубин. Данная модель является полноценным картплоттером.



Устройство комплектуется следующими аксессуарами:

•  Предохранителем
• Датчиком с крепежными элементами
• Крепежными болтами и элементами
• Подставкой
• Кабелем для соединения датчика и эхолота
• Кабель для датчика

Функционал эхолота

Для полноценной работы устройства можно использовать аккумулятор на 7,5 Mah. Главным достоинством эхолота Lowrance Elite 7 Ti является наличие структурсканера. С помощью этого датчика можно сканировать дно с левой и правой стороны от лодки.

Сенсорный дисплей имеет размер диагонали 7 дюймов и разрешение 800х480. Картинка получается очень качественной. Можно рассмотреть мельчайшие детали на дне. Управление прибором осуществляется при помощи боковых кнопок и сенсорного экрана. Достаточно легкого прикосновения пальцев, чтобы переключать меню и выбирать необходимые режимы.

Эхолот способен работать в четырех частотных режимах: 83, 20, 455, 880 Кгц. При сканировании на скорости 40-50 км/ч данные на экране отображаются с той же точностью, что и при минимальной скорости передвижения.

Основное меню на экране состоит из следующих кнопок:

•  Карта
• Эхолот
• Структура
• Управление
• Инфо

В верхней части указывается текущая глубина и время. Нажав на кнопку «Карта» мы попадаем на список локаций. Карты можно закачивать с различных источников и загружать на устройство с флешек или карт памяти.



При использовании карты в режиме онлайн можно наблюдать, в какой части водоема находится лодка. На карте размещен курсор, он передвигается в соответствующем направлении в соответствии с движением лодки. На экране также отображаются температура воздуха, глубина и скорость ветра.

 Нажимаем на кнопку «Эхолот» и на экране появится структура дна:



На мониторе отображается рельеф дна. Видны все бровки, неровности, перепады., а также показаны рыбы и стаи рыб. Возле каждой рыбы указана глубина ее расположения. Карту можно масштабировать кнопками, расположенными с правой части прибора. Таким образом, можно увидеть мельчайшие детали в толще воды и на дне – коряги, камни, мелкую рыбу и т. д. Красной линией на экране эхолота отображается граница термоклина.

Если увеличить изображение, то мы увидим, какое количество рыбы находится в яме:



У рыболова не остается сомнений, в каком месте заякорить лодку и приступить к рыбалке. При этом четко видно, на каком водном горизонте расположился косяк рыб.

Следующий режим эхолота – «Структура». Чтобы перейти на него, достаточно нажать на верхнюю правую кнопку страниц:



При переходе в данный режим на экране появится следующее изображение:



По центру отображается информация на дне в той части, где проходит лодка. Слева и справа видна структура дна. Можно остановить движение карты на дисплее и подробно рассмотреть глубину и рельеф дна в выбранной зоне. Получается, что можно читать дно, находясь на значительном удалении от него. Информация о дне записывается в графическом и видео форматах. После сканирования можно пролистать и проанализировать все интересующие участки.

Комбинирование экранов

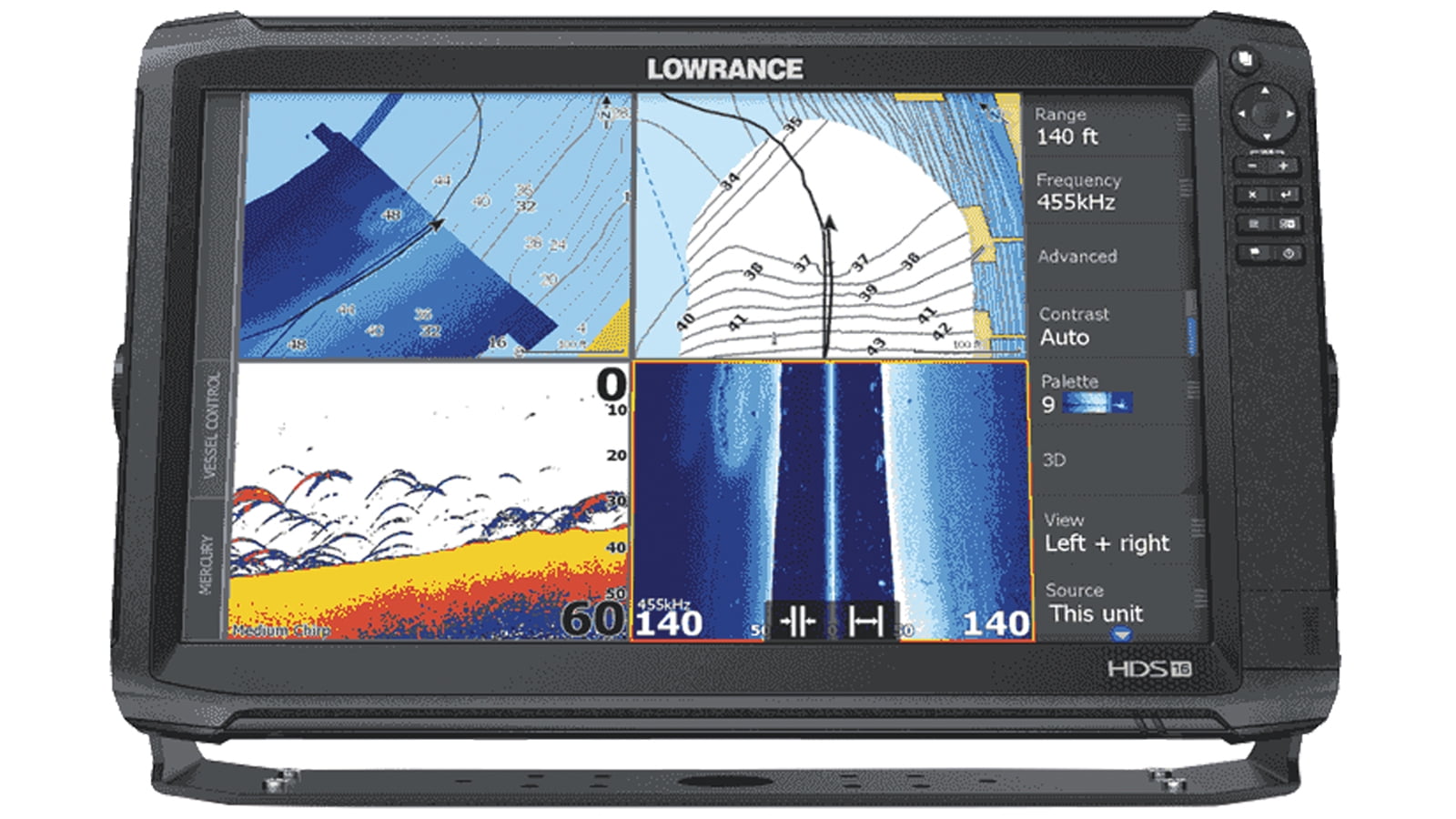

В данной модели есть возможность просмотра данных с нескольких экранов. В правой части прибора расположены кнопки управления вариантами экранов.

В режиме трех страниц можно видеть боковое, нижнее сканирование, а также эхолот. При таком выборе на дисплее отобразятся три экрана:



Данная информация позволяет проанализировать все перспективные участки, аномалии дна и быстро обнаружить рыбу.

При необходимости можно вывести четыре изображения на дисплей. Сочетать их можно в разных вариантах. Один из наиболее популярных вариантов компоновки таков:



Видим, что в первом квадрате находится карта с курсором, во втором показания эхолота с глубинами и рыбами, в третьем изображено дно, а в четвертом – структурное сканирование. В данной модели есть навигация GPS, так что можно сохранить координаты всех перспективных точек на внутреннюю память устройства или на внешние носители. На следующей рыбалке можно без труда найти все перспективные места по координатам.

Очень полезным при обнаружении рыб является режим двух экранов при боковом и донном сканировании. К примеру, мы видим следующую информацию на дисплее:

На первом экране отчетливо проявляется белые пятна. Это означает, что в данном месте находится рыба. На втором экране в толще воды видим пелену. Чтобы убедиться, что это действительно рыба, переключаемся в основной режим эхолота.

Сомнения развеялись быстро, на первом экране огромное количество рыб. Видим, что при структурном сканировании по пути следования видны пятна — это рыба. Таким образом можно быстро находить перспективные участки и приступать к ловле хищной или мирной рыбы.

Если перейти в тройной режим, то увидим следующую картину:



На третьем экране в толще воды отображены 4 точки — это крупная рыба. Мелкая рыба отображается сплошной пеленой или облаком.

При сканировании можно выполнить запись эхограммы. Для этого включается режим записи. Полученный файл в последствии можно использовать при создании векторной карты.

Технические характеристики эхолота Lowrance Elite 7 Ti

•  Сенсорный дисплей 7″
• Эхолокация StructureScan HD
• Эхолокация CHIRP
• Питание — 12 В (10 — 17 В)
• Размеры: 219 x 64 x 141 мм
• Угол обзора – до 180°
• Водонепроницаемость
• Четкий дисплей Lowrance, 7″ цветной, с подсветкой LED (800×480)
• Количество сохраняемых точек GPS – 3000
• Эхолокация CHIRP, DownScan Imaging™ и StructureScan
• 83/200kHz, Mid/High CHIRP, 455/800kHz
• Функция TrackBack™ позволяет просматривать историю эхолокации и приближать интересующие объекты
• Встроенная антенна GPS (10kHz, WAAS/EGNOS/MSAS)
• Поддержка карт: Insight Genesis™, Navionics® Gold, C-Map Max-N
• Встроенный WiFi & Bluetooth
• Совместим с Insight Genesis и GoFree
• Слот для карты памяти microSD (до 64 Гб)

Видеообзор эхолота Lowrance Elite 7 Ti



Отзывы покупателей

Буров Виктор Семенович
Рыбалкой заинтересовался сразу после выхода на пенсию. Прибамбасами к ней тоже. Первые модели эхолотов вообще не удивили. После этого решил не экономить. Lowrance Elite-7 очень недешевый, но дело свое знает. Из моих старческих рассуждений – не жалею. Всегда четкая и понятная картинка. Экран все отображает. Функций слишком много, поэтому частью даже не пользовался. Рыбу находит очень быстро, что от него и требуется.

***

Алексей Петрович
Хочу поблагодарить ваш сайт-магазин за доставленный эхолот этой модели и полезные советы молодого человека, который меня консультировал по телефону. Рыбалка не просто моя страсть, а основной источник дохода моей семьи, поэтому и решился именно этот прибор взять и сразу скажу – цену свою он уже практически оправдал, по крайней мере я стал приносить теперь намного больше с сыновьями с каждого захода. Они же мне и помогли разобраться с приспособой и настроить под себя, так что очень доволен покупкой и другим советую не мелочиться, а брать сразу профессиональный вариант.

***

Виктор Филиппов
Мой второй эхолот и первый – от Лоуренс. Обкатывал на подмосковных озерах. Всё гуд! Эмоции от использования самые положительные. Включил, моментально нашел спутники. Картинка просто нереально четкая. Видно даже бутылки и покрышки на дне, не говоря уже о рыбе. Удивило, что рельеф дна отлично читается даже на большой скорости (40 км/ч). Размер экрана – самое то. Но если ТиАй выпустит диагональ 9 или 12 дюймов, пожалуй, прикуплю. С боковым обзором поначалу было что-то непонятное. Немного поигрался с настройками, и теперь все отлично. На день 12-вольтного аккумулятора емкостью Ач 12 хватает за глаза.

Eholot-Lowrance.ru — Как правильно использовать эхолот

В этой части будут затронуты самые непростые вопросы, связанные с эхолотами, и для более легкого понимания написанного осмелюсь порекомендовать пойти по пути «от практики к теории», а не наоборот, как по классике. Я имею в виду, что намного лучше, если уже будет некоторый практический опыт использования эхолота. То есть проведите несколько рыбалок с эхолотом, а затем прочитайте статью, которая, надеюсь, растолкует, зачем все эти настройки и как что работает. После этого можно уже будет осознанно поиграть с настройками или оставить все как есть со спокойной душой.

Поэтому лучше включайте эхолот, катайтесь и смотрите, что он показывает. В принципе, «с завода» настройки уже установлены вполне оптимально, чтобы он показал хорошую картину. Просто включаем, едем, смотрим, после рыбалки выключаем. Но можно конечно прочитать статью, покататься и снова прочитать — так конечно будет еще лучше. Просто если что-то не понятно — пропускайте, со временем разберетесь. Цель статьи сократить это время.
Итак, начнем.

Частота в данном контексте это количество посылаемых датчиком импульсов в секунду. На сегодняшний момент, производителями эхолотов, наиболее активно используются следующие частоты и как результат лучи:

200 кГц

Самая распространенная частота для 2Д эхолотов. Работает примерно до 300 метров, создает луч шириной до 60 градусов (при условии установки высокого уровня чувствительности) и наиболее чистую и четкую картинку.

Здесь представлена схема 50 кГц луча, но принцип тот же при переключении на другие лучи —
200 и 83 кГц, просто углы в градусах будут меняться в зависимости от того, какую частоту и
чувствительность мы выбрали в меню.

Т.е. сам по себе этот луч узкий для более четкой прорисовки дна, но когда мы увеличиваем параметр чувствительности, он расширяется и, соответственно захватывает больше подводных объектов, например рыбы.

Для чего это нужно? Понятно, что для поиска рыбы широкий луч это хорошо, но хорошо тоже должно быть в меру. Если луч будет излишне широкий, он будет собирать вообще все подряд вокруг лодки. На экране возникнет каша из массы дуг или рыбок, но понять где это все есть или было будет весьма затруднительно. Но это еще не все. Есть еще один нюанс — если широким лучом прибор будет сканировать дно, то начнутся серьезные неточности между показаниями на экране и настоящим рельефом дна. Особенно при прохождении вдоль берегового свала.

Например — если берег и свал от него находится, предположим, по правому борту то правый край нашего излишне широкого луча будет «падать>> на верхний край бровки, а левый — вниз с бровки. На экране в этом случае будут рисоваться колоссальные, резкие перепады глубины, которых на самом деле нет. Мы просто идем вдоль берегового свала как на верхней схеме с лучами. На вершине свала будет, предположим 2-3 метра, а в низу, предположим, 7-8 и процессор эхолота будет «путается в показаниях» что же нам показать 2 или 5 или 8 метров. Именно поэтому Lowrance и сделал такой «умный» луч.

Так что узкий луч это скорее хорошо, если важен в первую очередь точный рельеф дна. Вот еще одна аналогия, чтобы легче понять почему. Представьте себе, что Вам нужно нарисовать какой-то ландшафт. У Вас есть для этого широкая, строительная кисть и тонкий карандаш. Чем будет лучше, четче и точнее рисовать? Опять же повторюсь — особенно это касается прохождения вдоль резкой береговой бровки, когда одна сторона луча касается ее верхней части, а вторая «падает» вниз. Но стоит заметить, что новые частоты 455 и 800 кГц и соответственно лучи уже устроены по другим принципам и при значительной ширине точность изображения дна и донных структур просто потрясающая. Но об этом ниже.

Если в Вашем эхолоте есть выбор между 200, 83 и 50 частотами, именно 200 кГц будет основной частотой в подавляющем большинстве случаев на Ваших рыбалках. Остальные две будут только вспомогательными для специальных условий, о которых речь пойдет ниже. Еще стоит сразу предупредить, что три названные частоты одновременно в эхолоте не могут работать. Даже если в меню есть все три, работать одновременно будут только две. В этом случаи при включении обоих эхолот сам поделит экран на два окна. В одном будет картинка с одной частотой, в другом с другой. Какие именно частоты будут у вас работать зависит от датчика и настроек меню эхолота. «Морской» датчик может создавать 200 и 50 частоту, обычный датчик 200 и 83 частоты. То есть все зависит от датчика, а не от «головы».

50 кГц

Так называемая «морская» частота. Разработана для мощного пробивания толщи морской воды. Создает луч порядка 90 градусов, который способен отображать дно на глубинах до 1500 метров. Почему ее луч шире предыдущей частоты? По логике это сделано это для противодействия сбивающему свойству качки. На практике, при включении этой частоты, «щелчки» от датчика становятся редкими, но сильными. Таким образом, этот луч глубже пробивает соленую, более плотную воду.

Но думаю, вряд ли Вам пригодится эта частота даже для морской рыбалки на глубинах до 100 метров. Он шире классического 200 кГц неслучайно. В данном случае ширина луча позволит сгладить искажение реальной глубины в результате качки. То есть более широкий луч будет лучше отображать дно, когда судно качает в море. Когда его включать? Тогда, когда 200 частота уже не справляется. Не добивает до дна, соответственно не отображает дно, по причине излишней глубины, качки или скорости движения.

83 кГц

Относительно новая частота, разработана для использования на мелководье. Мелководье, в моем понимании, — это 6м и мельче. При ее включении ширина луча возрастает до 120 градусов (при установке максимальной чувствительности). Соответственно захват дна становиться больше в два раза в сравнении с 200 кГц лучом. С одной стороны хорошо — больше покрытие дна, с другой стороны падает точность прорисовки дна, особенно при прохождении вдоль берегового свала, когда одна сторона луча касается верхнего края бровки, а другая нижнего. Поэтому лучше не злоупотреблять включением этой частоты без надобности. Есть смысл включать ее на откровенно мелких местах — менее 4 метров. Хотя вряд ли это добавит шансов увидеть в стороне стоящую рыбу. Скорее всего она уплывет из-под лодки до того как попадет в зону действия луча. Другое дело, когда ловим в отвес сома на квок или ставриду в море. В два раза шире луч, скорее всего, позволит увидеть снасть или рыбу, не попавшую в более тонкий конус луча 200 кГц. И здесь есть полный смысл пробовать ее применять.

Если Вам очень нужен и такой луч в придачу к базовому 200 кГц, ищите модель с надписью Pro в конце названия моделей начального ценового уровня. Или уточняйте наличие таковой на продвинутых моделях без надписи Pro. Например, в серии Lowrance HDS и Elite.

Для эхолотов нового поколения DSI, HDI и LSS внедрены две новые частоты — 455 и 800 кГц.

455 кГц

Позволяет дальше в стороны и глубже пробивать толщу воды, приблизительно процентов на 30 в сравнении с 800-ой частотой. Но несколько уступает в качестве. Точнее — в тонкости прорисовки деталей донных структур.

800 кГц

Несколько сокращает длину боковых лучей и начинает «теряться» на глубине более 18 метров при значительно заиленном дне. С другой стороны, при быстром поиске на полной скорости (разумеется, не на значительных глубинах), я бы предпочел включить именно ее. Потому как, при такой, существенно превышающей остальные частоте посылания импульса, картинка имеет шанс изобразиться детальнее, чем на 455 частоте, не говоря уже о классических 200, 50, 83 кГц. На практике получается, что 455 кГц все-таки намного чаще применяется, и включать 800 есть смысл только либо на глубинах менее 6 метров или для тонкой прорисовки Даунсканера (нижнего высокочастотного луча), и то до глубины 15 метров.

Теперь подробнее про возможности новых частот (455-800).
Мало того что частота в два-четыре раза выше, чем классическая, привычная для нас 200 кГц частота, так ещё и луч работающий на этой частоте имеет другую форму, плоскую, в виде лимонной дольки в разрезе. То есть если смотреть сверху на «пятно» от луча, то это будет сильно приплюснутый эллипс, перпендикулярный движению, а не круг от конуса, как от света фонаря у классического 2Д эхолота.

— форма 200-ой, 83-тей и 50-ой частоты.
— форма 455-ой и 800-ой частот.

С одной стороны, узкая форма луча уменьшает площадь захват рыбы, когда лодка стоит неподвижно или Вы используете эхолот зимой на льду. Лучом 455 или 800 кГц нужно именно «пройтись» над рыбой, причем не как попало, боком, а ровно как можно меньше изменяя курс, чтобы тонкие боковые лучи ровно работали по сторонам от лодки.

С другой стороны, такая технология дает потрясающее качество изображения подводного ландшафта и рыбы в том числе. А также показывает картину происходящего прямо у дна (50см над и ниже), что у классического эхолота с частотами-лучами 200, 50, 83 кГц практически не получается.

Скриншот (копия экрана) одного и того же места разными технологиями — новой 800 кГц и старой 200 кГц.
Причем, классический (внизу) снабжен встроенной, самой продвинутой технологией Бродбенд для 2Д эхолотов.

У дна за свальчиком стоит толстолобик приблизительно весом от 7 до 15 кг. Хорошо видно, что обычный эхолот даже с технологией Бродбенд еле отделяет рыбу от дна (картинка внизу), в то время как Даунсканер (сверху) спокойно рисует, что под рыбой еще приличное расстояние до дна. Более того, на самом свальчике имеется какой-то инородный объект, возможно донная рыба или мусор. Что это, конкретно определить трудно, потому как донная рыба (судак, сом) всячески по своей натуре стараются с имитировать собой палку камень или что-то еще, но только не самого себя. С другой стороны, классический эхолот легче дает понять, что это именно рыба, и четкой дугой и различием цвета.

На этом скриншоте, напротив, лучше видно группу толстолобиков с помощью технологии DSI (картинка сверху) на 455 кГц частоте. Вывод: иногда рыбу лучше рисует 2Д эхолот, а иногда 2Д вообще ее не видит, а сканер видит отлично.

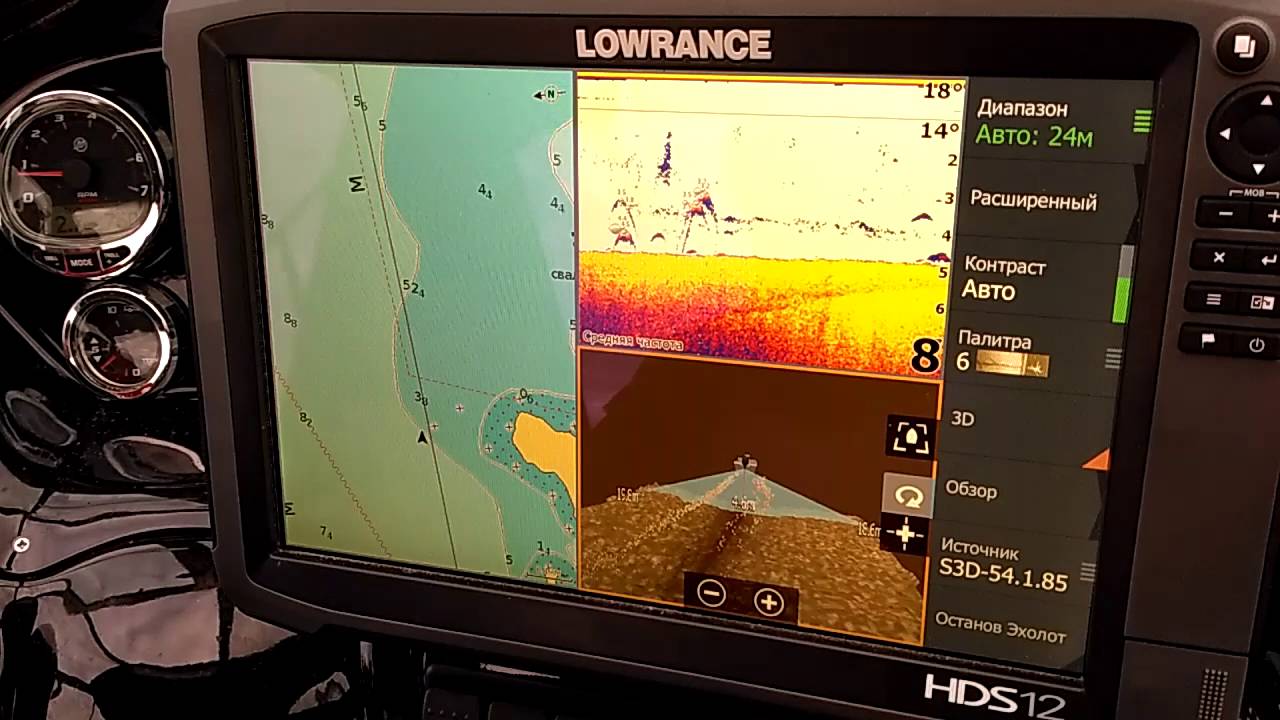

Ну и конечно, самый лучший вариант на сегодняшний день для поиска рыбы и изучения структуры дна — это комплексная система Lowrance HDS с дополнительным блоком Lowrance StructureScan HD. В такой системе есть все, что только можно пожелать и все работает, одновременно выдавая полную картину. И 2Д эхолот с технологией Бродбендсаундер с частотами 200, 50, 83(в зависимости от установленного датчика) и новая технология сканирования и даже способность излучения по сторонам от лодки до 80 метров в каждую сторону. То есть, суммарно иметь до 160 метров в ширину полосу покрытия лучами с качеством изображения, сравнимым с рентгеновским снимком или даже скорее фотографией. Камера подводного наблюдения не идет ни в какое сравнение с такой системой, потому как прозрачность воды не имеет для нее никакого значения. Кстати, при необходимости камеру можно подключить к новым HDS — HDS 9 Gen2 Touch, HDS 12 Gen2 Touch, у которых уже есть видеовход. Иногда камера все-таки нужна для детального рассмотрения объекта с ближней дистанции, после того, как он найден Структурсканером. Зачастую это гораздо удобнее, быстрее и дешевле, чем использовать водолаза. После соответствующих настроек и некотором навыке использования, результат на экране будет приблизительно такой:

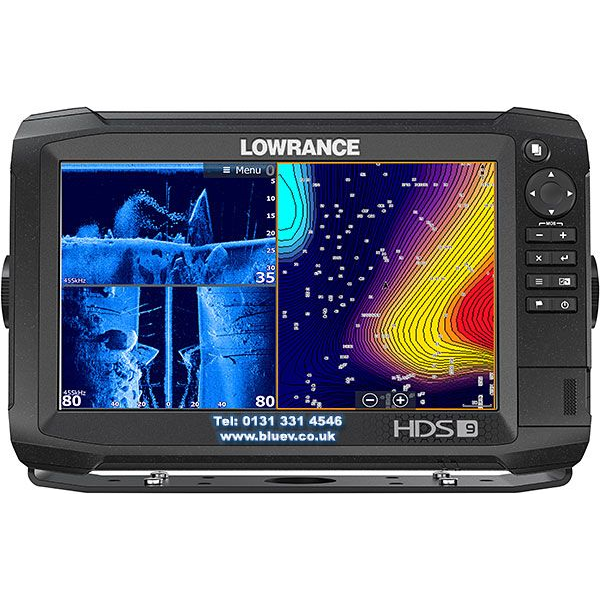

Верхний большой левый верхний квадрат — боковые лучи. Ноль — это след от лодки.
На расстоянии 20-40 метров справа по борту стая толстолобиков в виде крупных точек.
Справа сверху — даунсканер на частоте 455 кГц. Черные кляксы на экране толстолобики с края этой стаи.
Справа снизу — они же на 2Д эхолоте с Бродбенсаундером.
И, наконец, слева внизу GPS карта, на которой можно точно посмотреть и отметить местоположение
этой стаи или найденной коряги.

То есть, это и есть верхний предел качества и функциональности на сегодняшний день. И возможно, Ваш первый эхолот сразу будет таким. Но, если вернуться к бюджетным версиям, например, к очень удачному, по-моему мнению, Lowrance Mark-5x, то результат можно ожидать такой:

Стая тех же толстолобиков. Качество изображения на самом деле подпорчено не совсем удачным снимком
фотоаппарата, «вживую» изображение получше.

На практике все проще

Должен Вас обрадовать. На воде все будет гораздо проще, чем написано в статье или, если объяснять словами «на пальцах», или показывать в деморежиме. Многие, казалось бы, непростые вопросы отпадут сами собой, как только вы включите его и начнете двигаться по водоему. Далее стоит заметить, что обучение, как я уже говорил, даже лучше проводить не от теории к практике, как рекомендуется классиками теории методики преподавания, а наоборот. То есть, вначале мы берем и «слепо» тестируем, руководствуясь скорее интуицией, чем знаниями. Затем у нас появляются конкретные вопросы, дальше в источниках или при беседе со специалистами мы ищем на них ответы. Снова практика, снова вопросы и снова ищем ответы. Поэтому, даже лучше, если Вы уже какое-то время попрактиковались с эхолотом и теперь разбираетесь, читая эту статью.

Если что-то не понятно особо не расстраиваетесь, уверяю Вас, со временем после определенной практики это будет элементарно просто и понятно. Просто пропускайте глазами, читая дальше, и перечитайте это же где то через 10-15 рыбалок.

Но для начала все-таки стоит понять основы.

Принцип работы эхолота — максимально коротко

Важный вопрос, рекомендую напрячься и вникнуть. Это поможет в дальнейшем успешней понимать его изображения. Тем более все очень просто: как дважды два.

Итак, датчик излучателя посылает звуковые щелчки (импульсы) в сторону дна.

Импульс на своем пути встречает разные предметы и наконец, достигает дна и отражается обратно наверх к датчику излучателю, который теперь его принимает обратно. По пути ко дну и обратно импульс собрал разную информацию: количество, размеры и плотность предметов в толще воды и наконец, самого дна. Голова, точнее ее процессор, обрабатывает собранную им информацию и выводит на дисплей в виде движущейся, графической картинки. Что-то на подобии кардиограммы сердца.

И здесь следует учитывать один очень важный момент: не зависимо от скорости движения вашего плавсредства, от полной остановки до максимальной скорости, экран эхолота будет прокручивать картинку с одной и той же запрограммированной скоростью. И у пользователя возникает справедливый вопрос: «Мы же стоим на месте, а картинка движется! Как так?» Причем, если под лодкой в конусе луча рыба или снасть, то на экране пойдет длинная полоса, и у начинающего пользователя создастся впечатление, что это что-то огромное. На самом деле импульс многократно отскакивает от одного и того же предмета, а экран вынужден его постоянно показывать.

А теперь предположим, что по тому же предмету мы пройдем на скорости 5 км/ч импульс отразится от нашего предмета (рыба, коряга, трава, сетка) всего лишь несколько десятков раз. И на экране появится, скорее всего, так называемая дуга или пятно определенного размера. А если мы пройдем потом уже предмету со скоростью 20 — 50 км/ч, то луч успеет ударить по предмету всего пару раз. И он изобразится совсем маленькой и короткой дужкой. А может и вовсе не успеет отобразиться, если предмет небольшой, а скорость высокая. Причем, во всех трех случаях экран будет прокручиваться с единой скоростью.

Прохождение по косяку рыбы с очень малой скоростью 1-3км/ч. После «наезда» на рыбу лодка
затормозила, и правый край косяка еще сильнее растянулся.

А это та же рыба просканированная на нормальной скорости 5-7 км/ч. Полосы (рыбы) стали короче
и в целом меньше по размеру.

Общий вывод таков: если на практике не получилось пройти по объекту с оптимальной скоростью, то хотя бы нужно учитывать выше описанное явление, то есть делать поправку на скорость. В 2Д эхолотах есть настройка «скорость прокрутки экрана». Её можно подрегулировать таким образом, чтобы субъективное ощущение движения лодки над дном совпадало со скоростью прокрутки экрана. На эхолотах-сканерах DSI, LSS и HDI настройка скорости прокрутки отсутствует. Не знаю, как это достиг производитель, но на практике создается такое впечатление, что эти эхолоты сами как-то делают поправки на нашу скорость движения и рисуют картинку максимально (насколько это возможно) правдоподобную, несмотря на наши огрехи в управлении лодкой.

Как пользоваться эхолотом?

Практически независимо от модели или марки — действительно просто.
Включаем — катаемся и смотрим — выключаем в конце рыбалки.

По большому счету им не надо пользоваться в привычном понимании этого слова. Скорее подойдет слово использовать. То есть по большому счету он все делает сам, только включите и не забудьте выключить в конце. Просто так и задумано производителем и все настройки по умолчанию с завода установлены на авто-режимах, которые вполне нормально отрабатывают свою функцию. Разве что, возможно, стоит первый раз поднастроить его под свои или новые условия рыбалки, и все. Дальше, возможно, понадобится какая-то незначительная коррекция не чаше чем 1-2 раза в год.

Если вы владеете эхолотом-картплоттером, то правило «Вкл.-Выкл.» тоже работает, но не мешало бы научиться более «продвинутым» приемам. Если привести сравнение, то это все равно что — купив телевизор, все подключили, научились включать и выключать, и смотрим одну программу. Понятно, что желательно хотя бы научиться переключать каналы. Это откроет большие возможности! Другое дело понимать, что он показывает. Об этом пойдет речь ниже.

Но все-таки, даже при такой простоте, несколько важных, элементарных правил нужно соблюсти. Если стоит задача детально и качественно обследовать акваторию на предмет наличия — отсутствия рыбы и изучения рельефа дна то:

1. Скорость движения лодки должна быть в пределах, не менее 4 и не более 10 км /ч. А наилучшая 5-6 км/ч. Для облегчения визуального понимания — это скорость быстрого человеческого шага. Такая, казалось бы, простая задача может усложниться под влиянием сильного ветра или течения. Двигаясь против значительного ветра или течения, будет создаваться иллюзия достаточной скорости за счет хорошего шелеста воды об борта лодки. И наоборот, идя по ветру или течению, захочется прибавить газу. Для правильного решения наших задач (качественной, правдивой картинки) скорость 5-6 км/ч должна быть относительно ДНА, а не воды по ощущениям.

   В таких ситуациях, показатель скорости на GPS очень поможет. Это один из важных аргументов в пользу приобретения эхолота — картплоттера. В двух словах девиз такой: «не верь глазам и ушам — верь цифре на экране GPS!» За неимением его, ориентируемся хотя бы относительно берега. Если течения почти нет, то лучше ориентироваться относительно водной поверхности, представляя человеческий шаг.

2. Старайтесь держать ровный курс лодки. Распространенная ошибка, как профессионалов, так и начинающих — «уход с головой» в экран, не замечая окружающего мира. И как следствие, бесконтрольный курс лодки. И сумбурное понимание того, что под водой. Особенно это правило актуально при использовании эхолотов нового поколения с технологией сканирования. Кому интересно, можно посмотреть видео «Вопросы и ответы об эхолотах LOWRANCE Mark-5x DSI и Elite-5 DSI».

   По аналогии правильное изучение акватории с помощью эхолота будет похоже на работу комбайна. Ровными проходами в одну — другую сторону, с шагом в ширину луча, без пропусков и топтаний на месте. Если эхолот снабжен GPS, то правильность своих проходов можно отследить на экране по оставшемуся треку (следу) — еще один аргумент в пользу его приобретения. Если картплоттера нет, а просто эхолот — можно посмотреть на кильватерный след. Если что-то появилось на экране — это значит, что оно осталось за кормой пару секунд назад (время излучения и приёма импульса и его обработка приблизительно 1.5-3 секунды) и по следу можно примерно предположить, где конкретно это было. Для совмещенных эхолот-картплоттеров Lowrance последних поколений можно просто навести курсор прямо на эхолоте на найденный объект и встроенный GPS точно вычислит, где он был. И даст возможность сразу поставить путевую точку в этом месте на странице «Карта».

3. Для эхолотов нового поколения с аббревиатурами DSI, HDI или с блоком StructureScan важно избегать диагонального, «косого» сканирования. Это когда под влиянием сильного бокового ветра или течения лодка идет «как бы юзом». То есть, курс лодки (курсовая линия) не совпадает с реальным направлением движения. Лодка идет немного боком, и картинка в этом случае немного искажается. Поэтому, рекомендация простая — в таких условиях сканируйте или против или по течению или ветру и как можно реже поперек, подставляя борт.

Конечно, для того чтобы с самой современной техникой (особенно HDS с доп. блоком Структурсканер) полностью и быстро разобраться, лучше нанять специалиста, способного провести курс обучения. По моему опыту, полностью обучить пользованию этой техники можно за три часа. Если такой возможности нет — внимательно изучайте статью и пробуйте изложенное применить на практике.

Как его понимать?

Дно

Все понятно — это кривая линия в нижней части экрана, ее изгибы передают соответствующий рельеф. Можно ли по цвету лини дна судить о плотности грунта? Да, но очень грубо. То есть, тонкого перепада плотности от ила до ракушки, пожалуй, заметить не получится. По крайней мере, мне не удается. Но существенное изменение, пожалуй, определить можно. Например, русло реки (чистый песок) — относительно тонкая полоска дна. Заходим в заиленный залив и полоса дна становиться гораздо жирнее. Но должна быть очень значительная разница в плотности грунта, чтобы заметить ее.

Есть одна важная особенность. Бывают места, где количество ила просто запредельное и он очень жидкий на подобии манной каши. Это бывает чаще всего там, где растет много водяного ореха (чалима). Там сигнал эхолота может просто исчезнуть, и это не зависит от марки, типа эхолота или датчика. Просто сигналу не от чего отражаться и он просто «тухнет» в глубоком жидком иле.

Что еще следует учесть? Как я уже говорил, запоздание при прохождении сигнала от датчика до дна и снова к датчику составляет приблизительно 1-2 сек. То есть, цифра глубины это то, что было у Вас за кормой 1-2 секунды назад. Следует учесть, что в момент отображения цифры глубины на экране лодка может уже проехать на полном газу метров 10-20 от того места, где показания были сняты. На свежих моделях Лоуренса, совмещенных GPS с эхолотом, легко можно вычислить местоположение проплывающего по экрану объекта. Просто наводя курсор на интересующий объект на экране эхолота, карплоттер в свою очередь, достаточно точно вычислит его местоположение и позволит поставить точку на экране карты, даже если вы ушли от этого места на приличное расстояние.

Рыба

На классическом эхолоте рыба отображается в виде так называемой дуги.

На новых эхолотах с технологией сканирования — в виде кляксы или точки (в зависимости от величины рыбы) разной формы.

Выше были приведены два скриншота экрана эхолота одновременно изображающие одних и тех же рыб разными лучами. Все выше упомянутые эхолоты способны отобразить на экране рыбу величиной «с мизинец».

Как понять какая это рыба? Опыт использования и понимания приходит приблизительно так. Вы нашли что-то с помощью эхолота, предположительно рыбу или корягу, или куст травы. Дальше пытаемся выяснить, что это за рыба, то есть поймать ее или узнать у других рыбаков, что они ловят. Таким образом, если это удается, Вы теперь понимаете, что так изображается такая-то рыба. Если вытащили пучок травы, то понятно, что так изображается именно трава, а не коряга.

Существует ещё режим распознания рыбы и отображения ее символами рыбок. В принципе считается непрофессиональным почерком включение этого режима. И до недавнего времени считалось, что это маркетинговый ход для того, чтобы начинающие пользователи не задавали сложных для объяснения вопросов: «А где рыба?». Но все-таки технологии совершенствуются, и в некоторых случаях хорошо бы включать эту функцию. Например, при упомянутом случае ловли в отвес мелкой рыбы (ставриды, например) или со льда. Более того, хорошо даже включить звуковой сигнал обнаружения рыбы. В таком простом с точки зрения продвинутых пользователей режиме использования (с символами рыбок и звуковыми сигналами) оказывается, очень удобно рыбачить в отвес на стайную пелагическую (та, что в толще воды) рыбу, не отвлекаясь взглядом на экран. Когда мы слышим звуковой сигнал — рыба под нами. Если сигнал пропал — косяк сместился и нужно его снова поискать.

Есть несколько случаев, когда рыбу невозможно обнаружить ничем. Например, когда почти вся рыба (чаше всего летом) «гуляет по верхам», то есть, в 1-3 метрах от поверхности. Она просто разбегается в стороны перед лодкой. Думаю, следующим шагом в развитии рыбопоисковых систем может стать поиск, в таких случаях, эхолотом с воздуха с помощью беспилотных летательных аппаратов (БЛА). Подводные лодки, по крайне мере находят уже даже из космоса.

Коряги, водоросли

Метод познания такой же, как в случае с рыбой. Что-то нашли, остановились, забросили снасть — зацеп. Вытащили приманку с кусочком веточки — значит коряга. Обрезали снасть, как будто об нож — значит металл или бетон обросший ракушкой.

Маленькая коряжка 455кГц частотой

Она же 200кГц частотой на Марк-5Х

Подводным охотникам вообще хорошо. Они просто могут нырнуть и посмотреть что там на самом деле.

Настойки

Первичные настройки, имеется в виду «Русский язык», «метрическая система», вы можете попросить, чтобы настроил продавец или настроить самостоятельно.

Для остальных настроек — рекомендации следующие:
Для начала, чаще всего с завода уже все достаточно нормально настроено. Разве что, можно сделать легкий «тюнинг». В 2Д эхолотах увеличить до максимума «частоту формирования импульса», и чуть увеличить «скорость прокрутки экрана». Остальное, что не понятно, ставить на «Авто» или как установлено с завода.

Для сканеров и DSI уменьшаем контрастность до 40%, выбираем черно-белую палитру для нижнего луча и светло-коричневую — для боковых. Частота в подавляющем большинстве случаев для DSI чаще всего 800-ая, для сканеров LSS — 455-ая. Все остальное — на «Авто».

Еще часто задаваемые вопросы:

Пугает ли эхолот рыбу?

Наверно все зависит от конкретного случая. Какая рыба, на какой глубине, активная — пассивная, в коряге или на открытом дне, на какой лодке рыболов, в каком географическом месте, то есть знакома ли рыба с человеком? То есть, где-нибудь на севере, на диком водоеме, скорее всего импульсы эхолота даже привлекут своей новизной рыбу. И в тоже время, та же самая рыба в похожих условиях, но в густонаселенном рыболовецком районе может весьма настороженно отнестись к звуку, который ассоциируется у нее с недавней перипетией опасной Существует ещё режим распознания рыбы и отображения ее символами рыбок — для жизни. Более того, рыбы способны предупреждать друг друга об опасности, связанной, например, с каким-то предметом (лично видел).

Однажды я задал вопрос одному опытному «квочатнику» — пугает ли эхолот сома, когда тот подымается на квок? На что он ответил мне — «Мне все равно пугает или не пугает, просто наблюдать его подход на экране настолько захватывающее и волнующее зрелище, что даже мысль о его выключении не приходит в голову».

И все же выслушивая разные истории и сравнивая свой опыт, скажу, что скорее не пугает и выключать его особо нет смысла, если только не с целью поберечь батарею.

Что будет если «светить» датчиком в сторону от лодки. Можно ли «засечь» рыбу?

Ничего не будет. Эхолот просто перестанет воспринимать пространство, в котором он работает, импульсу не отчего будет отразиться, так как исчезнет дно. То есть для этих целей классический лодочный эхолот точно не подойдет. Хотя попытки постоянно предпринимаются. Существуют модели эхолотов для бокового просмотра, как достаточно бюджетные, так и профессиональные для морского тралового лова. Но хороших отзывов о бюджетных я никогда не слышал, а промышленные — неоправданно дорогие и подходят для применения именно в море для трала.

Lowrance HDS — последнее слово техники. Часть 3

Вернуться к предыдущим частям:

Спящий режим.

У мультифунциональных картплотеров загрузка при их включении производится медленно (из-за множества настроек и страниц). Если прибор держать во включенном состоянии длительное время, то это разряжает аккумуляторную батарею (если не подзаряжаете его от двигателя). Чтобы монитор не был включен без особой надобности, был внедрен спящий режим – такой же как на ПК. Он активизируется 2 нажатиями на кнопки. Чтобы не забывать, что он включен, не разряжать батарею, на экране каждые 10 сек. появляется надпись «Пассив».

Совместимость с Бродбенд-радаром, имеющим высокое разрешение – 3-ей инновацией Лоуренс в последнее время.

Прибор разработан для работы на ближних дистанциях (в узкой гавани, на реке). У классических радаров есть проблема с видением на небольшом расстоянии. У этого прибора детализация объектов высока: он может различать даже утку, голова которой возвышается над поверхностью воды всего на 10 см. Т. о. вы обеспечите безопасность, к примеру, от столкновения с бревном и сможете видеть на расстоянии 3-4 м.

Эта модель радара безопасна.

Другие приборы излучают в несколько сотен раз бОльшее излучение. И даже мобильный телефон является источником большего излучения, чем Бродбенд радар. Кстати, попадать в горизонтальный сектор (25) классического радара считается вредным для здоровья.

Вы можете посмотреть видео с Youtube про данный морской радар:

Lowrance Broadband Radar — Lowrance 4G



Предустановленные режимы настройки эхолота.

Чтобы не производить настройку эхолота, можно выбрать в меню одну из 8 видов настроек, которая подходит для ваших нужд. К примеру, кроме стандартного режима есть специальные режимы для соленой и пресной воды, глубоководного, мелководного или быстрого троллинга и др. В каждом из этих случае применяются настройки, которые специалисты компании Лоуренс считают оптимальными для данного вида использования.

Цветовые отображения изображения эхолота.

Появилась возможность совмещения картинки нижнего сканера и классического эхолота, потому выбор подходящих цветов оказался весьма кстати. Немного потренировавшись, можно определить траекторию, по которой движется косяк рыбы.

Поскольку структурсканер точно показывает твердые предметы (в т. ч. рыбу), а классический эхолот отображает и вихревые потоки, возникающие от течения и движения рыб. На подобном совмещенном изображении можно рассмотреть направление шельфа за косяком рыбы. Т. е., можно определить, куда движется косяк рыб, или выявить, что он в данный момент остается неподвижным.

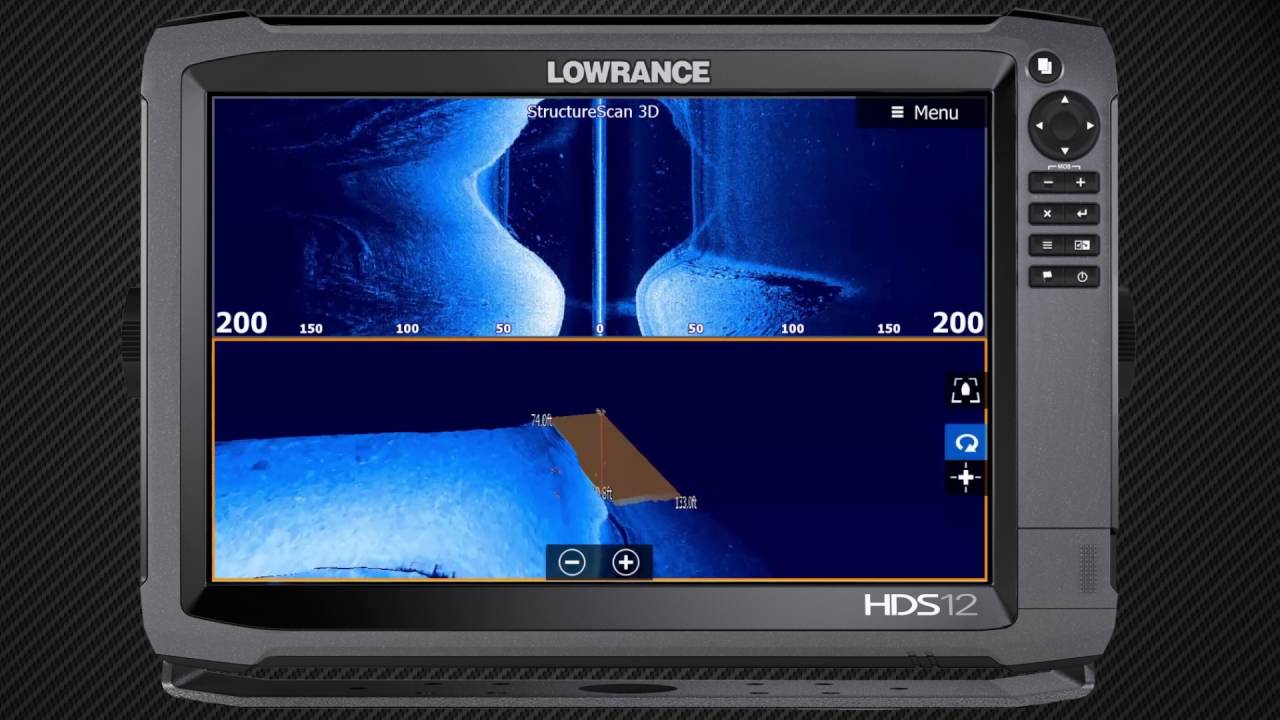

Совместимость со структурным сканером.

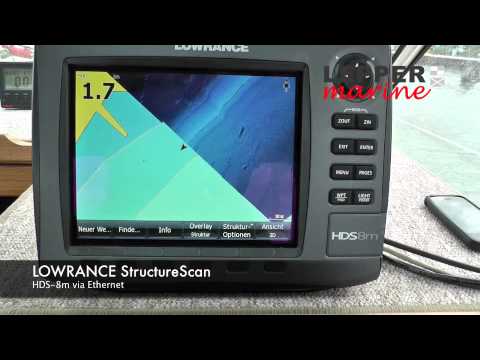

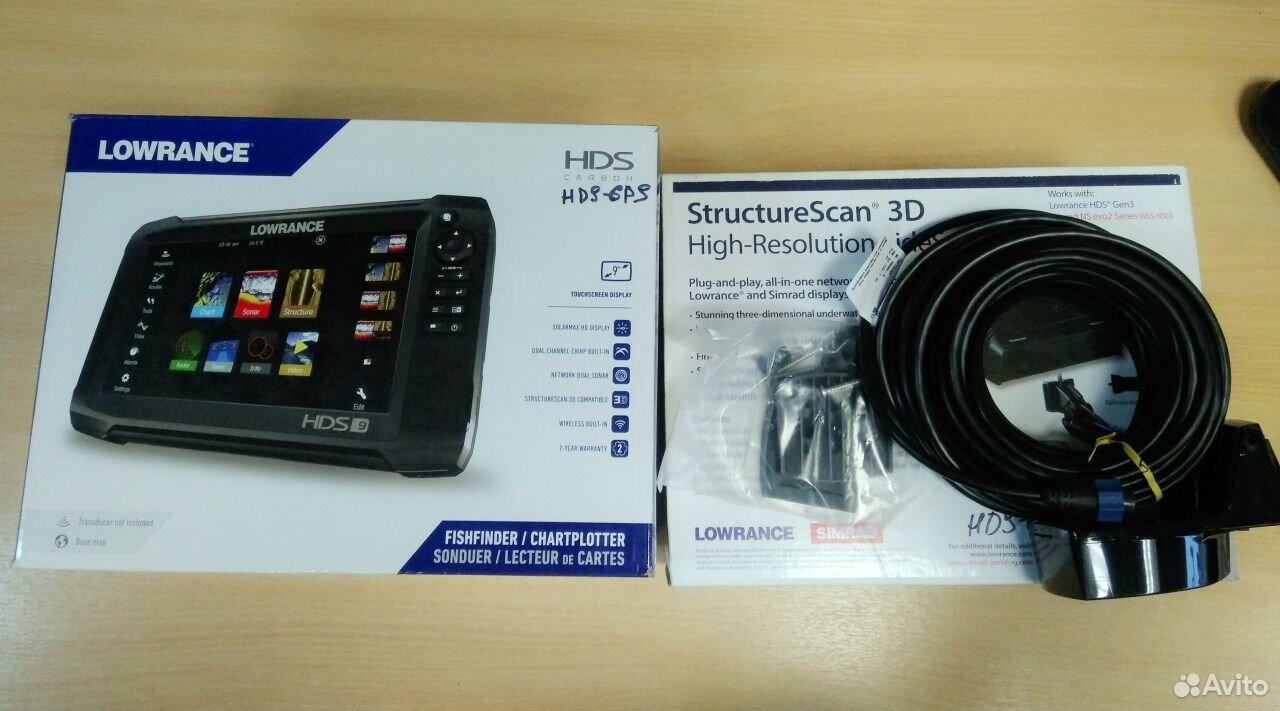

Lowrance Structure Scan LSS-1 (структур сканер) функционирует лишь с линейкой Lowrance HDS.

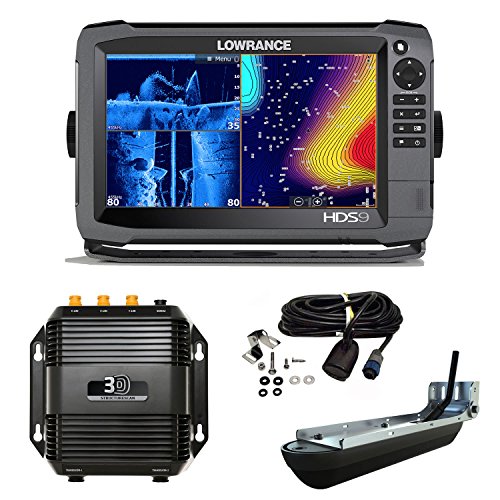

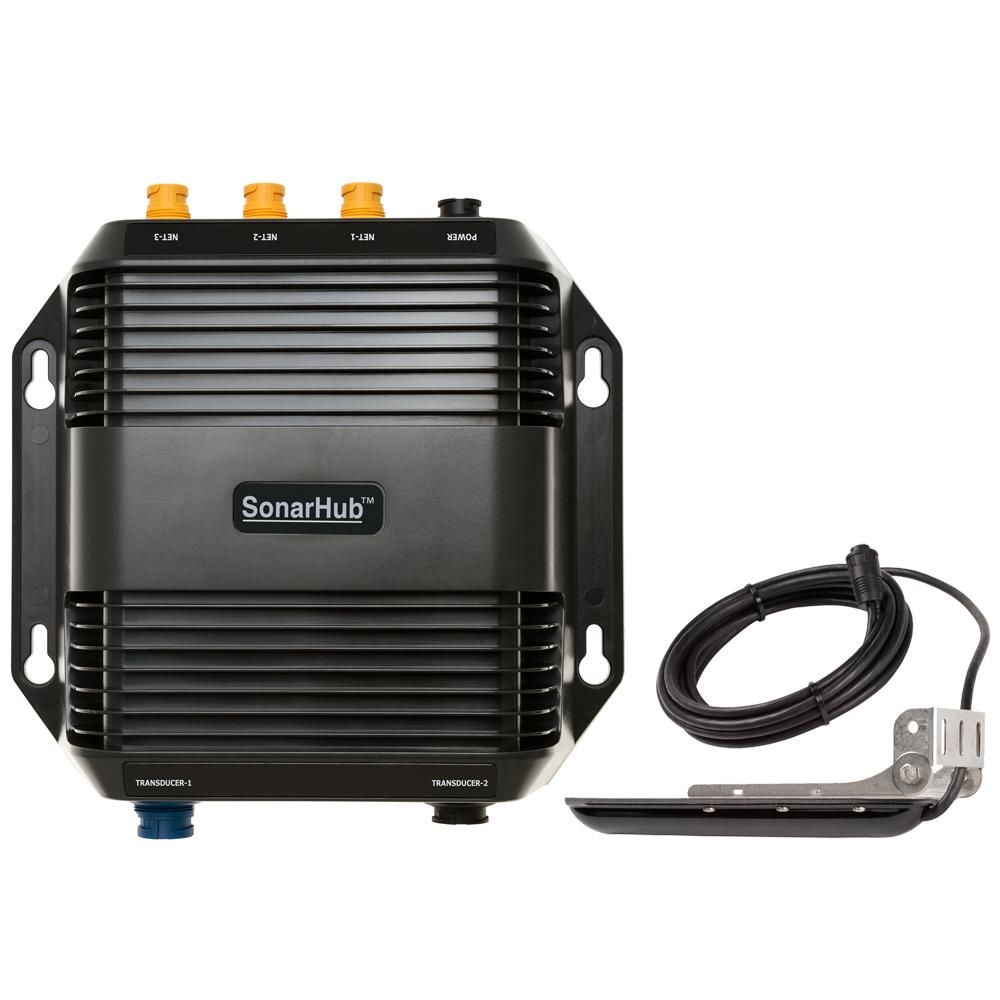

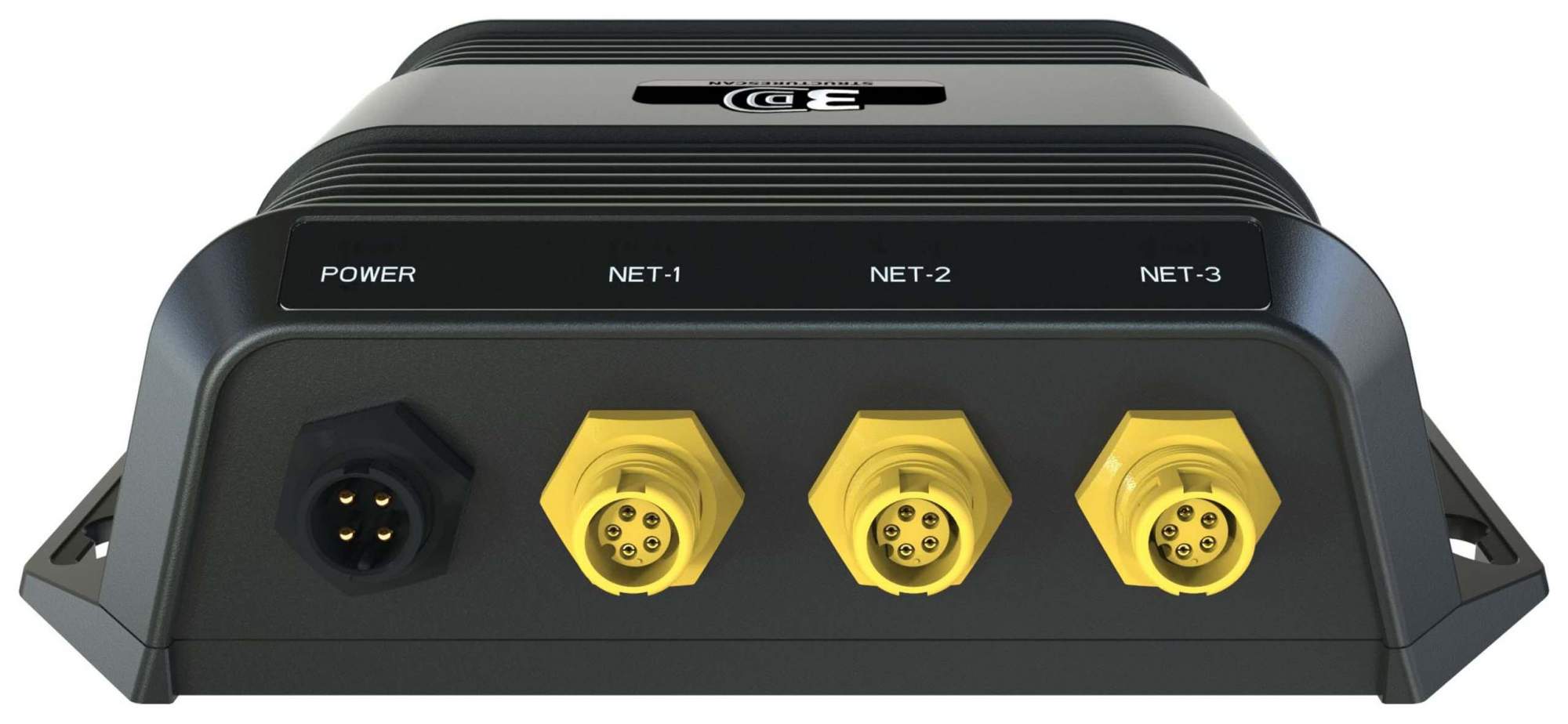

Структурсканер (LSS-1) представляет собой устройство типа блекбокса с датчиком-излучателем, который к нему подключен. Блекбокс подключают кабелем к голове HDS. 2 трансдьюсера могут функционировать одновременно. В состав структурсканера входит боковой и нижний сканеры. Цель бокового сканера – просвечивать дно (до 145 м по обе стороны лодки).

Нижний сканер сканирует дно водоема под лодкой. Этот прибор перевернет ваши представления в целом о процессе эхолокации.

Оптимальный ряд моделей.

В ряду HDS есть 4 модели. У каждой из них свои преимущества. Различие в стоимости с многофункциональными радарами не так велико. Цена на прибор на 80% зависит от размера экрана, а не от его возможностей.

HDS-5. Размер стандартных пятидюймовых LMS, LCX, X и GlobalMap. Их стоимость почти такая же, как и у старых моделей такого типа. Недостатки: очень мал для отображения структурсканера. Разбив экран на 2 окна, вы получите изображения размером с коробок спичек.

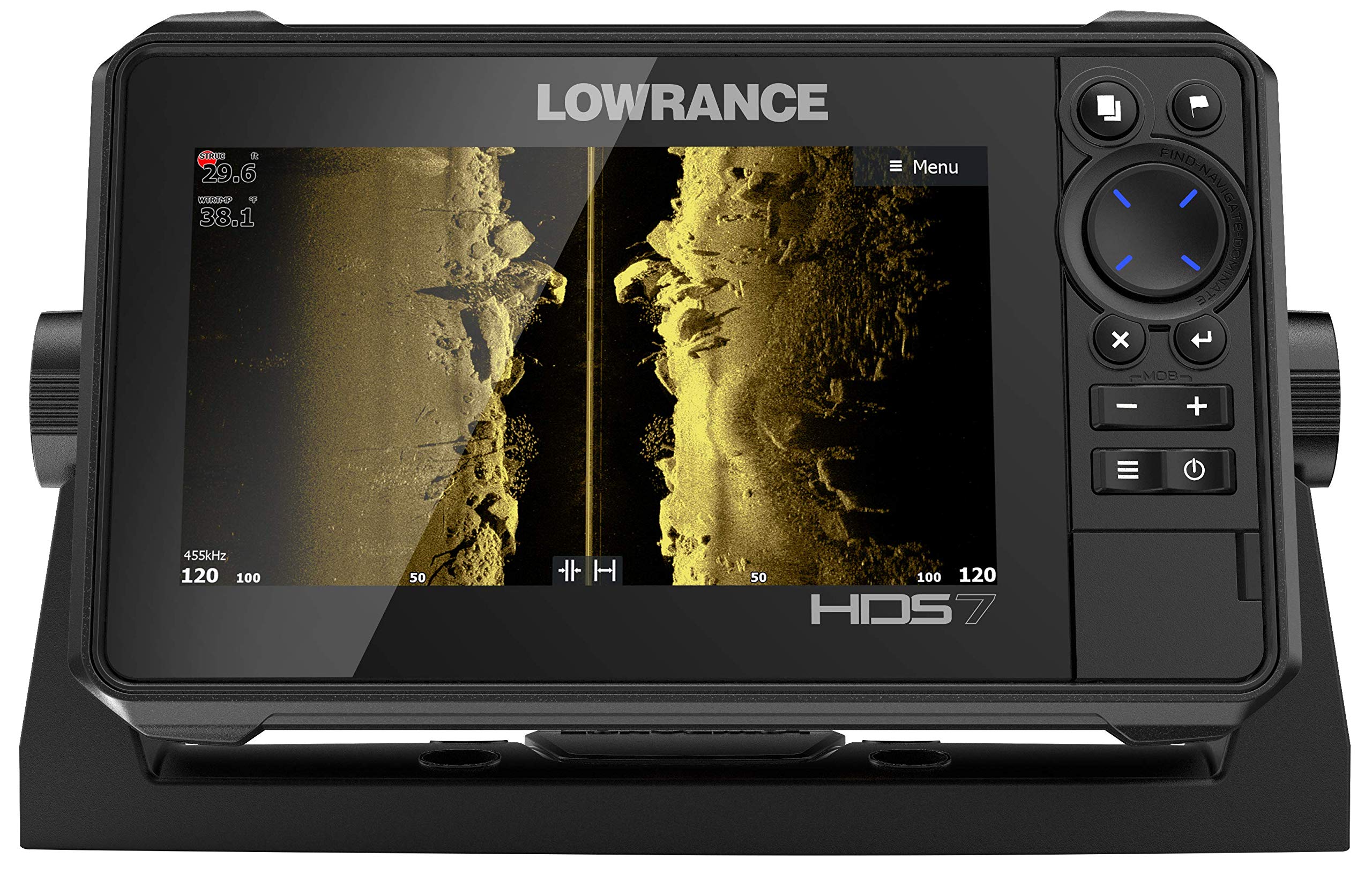

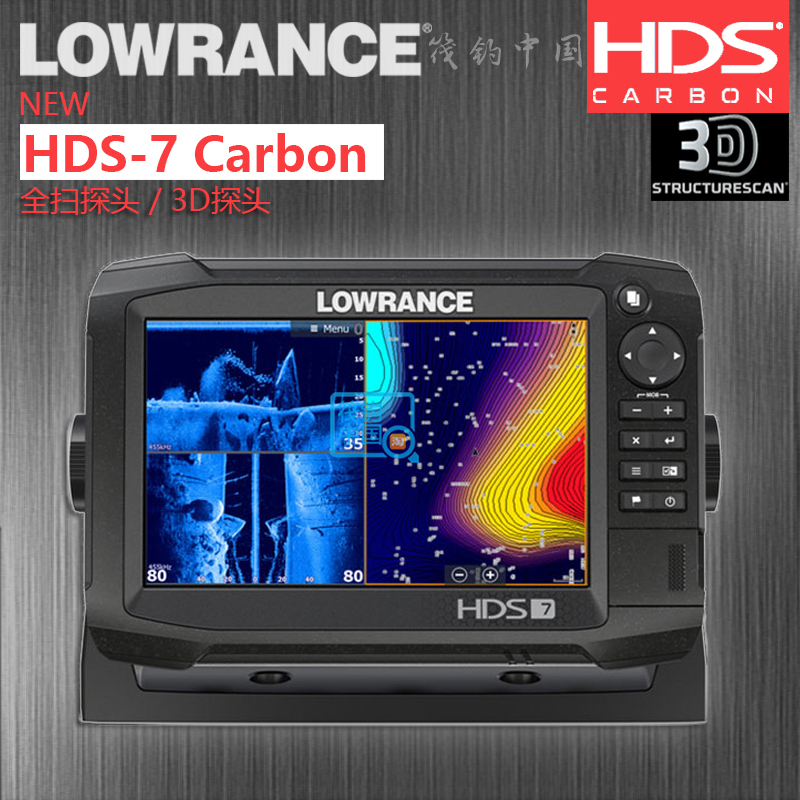

HDS-7 – такой же, как HDS-5, но экран растянут по ширине, что может спасти картинку со структурсканера. Есть и недостатки. Если поставить точку в окне сканера, то для поиска ее на GPS-карте необходимо зайти в меню, включить карту, найти точку и лишь после этого идти на нее. Затем следует зайти в меню, включить окно сканера. Много телодвижений нужно совершить, увы. В идеале было бы увидеть на дисплее и 2 структурсканера (нижний и боковой) и карту, но на пятерке и семерке это не получается – после разделения окна изображения ничтожно малы.

HDS-8 можно назвать мечтой рыболова! Параметры размера экрана оптимальны. Экран можно разбить на 4 окна, можно регулировать величину каждого окошка. Есть 2 слота для карт памяти и клавиши быстрого доступа. У корпуса тоже оптимальные размеры.

HDS-10 напоминает по своим функциям восьмерку, но у него больше размер экрана.

Если позволяют размеры лодки и есть средства, то лучше конечно приобретать десятку. Еще лучше установить 2 прибора HDS-10 (особенно для морской рыбалки). Их связь будет осуществляться через блок структурсканера. 1 монитор – для картографии, 2-ой будет служить эхолотом и структурсканером.

3 прибора HDS-10 – наверное слишком много для рыболова. Для солидной яхты вообще можно установить и 5 приборов, оборудовав ее, к примеру картплотером; структурсканером и эхолотом; классическим радаром с настройкой на дальний контур; Бродбенд-радаром, который настроен на ближний контур; электронной панелью приборов. Неплохо установить и монитор для вывода картинки с видеокамер, которые находятся в лодке. HDS для этой цели не подойдет, потому что он не читает видео.

Оригинал текста обзора: http://www.navionika.com/content/view/1234/37/

Статья Юрия Орлова «Отвесное блеснение с эхолотом»

Какой эхолот выбрать для зимней рыбалки, как понять картинку на экране эхолота, чем отличаются эти эхолоты.

Раньше я считал, что для зимней рыбалки и для отвесной ловли эхолот нужен только для ловли пелагической рыбы, т.е. обитающей в толще воды. Это понятно, потому как «полоскать» снасти в пустоте, никак не интересно. И наши эксперименты с различными эхолотами показали, что рыба у дна на экране эхолота не видна. Эхолот просто рисует ее как линию дна. На расстоянии 15-20 см от дна, достаточно крупная рыба (к примеру, судак на 1.5 кг) начинает изображаться в виде бугра, но отличить его от настоящего бугра нет ни малейшего шанса. Только при нахождении на расстоянии 30-40 см от дна и более, рыба начинает проявляться на экране в виде дужки, полоски или символа, в зависимости от настройки и техники использования (в движении на лодке или в статике в лунке).

Исключением стали относительно недавно появившиеся эхолоты с технологией Даунскан имеджинг (DownScan Imaging). И хотя эти эхолоты способны показать все, что даже наполовину закопано в дно, тем не менее, оказались абсолютно неприменимыми для вертикальной ловли по причине неподходящей для этого плоской форме луча с минимальной площадью захвата.

И именно по этим причинам раньше я не использовал эхолот для блеснения со льда. Но в этом году все поменялось. Увидел у других, попробовал и получилось!

Эксперименты: какой эхолот, как использовать, как понимать и, что, самое главное, он дает?

Начну с главного. Много хороших изобретений придумало человечество, но главный вопрос всегда в целесообразности, применимости в реальных условиях, практичности, так сказать. То есть, тестируя всякие хитрые приспособления, нужно честно ответить на вопрос: преимущества перекрывают неудобства или нет? Если да, то далее идет проверка временем. И если со временем «приспособа» прижилась, то она имеет право на существование, по крайне мере у меня. И, разумеется, можно с чистой совестью ее порекомендовать уважаемой общественности. Причем, что интересно, действительно чувствуешь пользу не тогда, когда ее освоил (приспособу), а когда после освоения вдруг остался без нее.

Итак, почему прижился мне эхолот как зимнему блеснильщику? Что он дал?

• Вижу работу, местонахождение приманки.
• Вижу подход или не подход рыбы к приманке.
• Вижу реакцию рыбы на мои действия (игру) приманкой.
• Потерю интереса или возобновление интереса в результате корректировки игры приманки вижу тоже.

  В результате, я понимаю, в каких лунках была рыба, но ей твои «неприличные» предложения не понравились, и она не проявила себя поклевкой. Но зато проявилась на экране эхолота. И это дает повод вернуться сюда чуть попозже с другими предложениями, подкупающими своей новизной или в другое более походящее время для настроения рыбы. Если нет эхолота, ты никогда не узнаешь, что она тут есть, только предполагать можешь. И скорее всего, посчитаешь, что в этом месте нет вообще рыбы, и будешь не прав.

• Далее понятна динамика поведения рыбы, то есть скорость подхода к приманке и время интереса к ней.
• Какие твои действия ослабляют ее интерес к приманке. Попросту понятно ловить еще, или уже не ловить. Тем самым существенно экономится время и повышается КПД ловли.
• Еще становится понятно, в каком горизонте ловить.

  Предположим, махаем в полводы. Рыба (окунь в частности) подходит сбоку, значит — он гуляет в этом горизонте. Или стартуют стаей со дна, как сом на квок, и начинают крутиться вокруг балансира, как осы вокруг гнезда. Или не поднимаются со дна, ты не видишь их на эхолоте, но знаешь, что они тут есть, потому что люди ловили или ловят сейчас в этом месте. Это сигнал, что нужно пробовать что то донное, возможно какую-то «стукалку» (яйца, бомбу, балду, каблук, и т.д.)

Какой он должен быть?

На сегодняшний день оказалось несколько вариантов эхолотов и их оснащений для зимы.

1. Переносной зимний комплект

Станция, включающая в себя зимний датчик. Позволяет снять эхолот с лодки и поставить его в этот «зимний» кейс.

Таким образом, не нужно покупать специально эхолот для зимы, а, и зимой, и летом ловить с одним привычно любимым. И переносить «рабочие» точки для зимы в ручной GPS не надо.

Из недостатков данного варианта можно отметить ограничение мобильности и неудобство ловли стоя (сумка с экраном на льду далеко от глаз). То есть, если рыбалка беговая (гирлянда, мормышка) и, особенно на ногах (блесна/балансир), то явно не хватает третей руки для переноса сумки. При этом для сидячей стационарной ловли такой вариант будет, пожалуй, одним из лучших. И также, весьма уместен при использовании транспортного средства для передвижения по льду (снегоход, подушка, мотособака, волокуша, олени и т.д.)

Легко погрузить, выгрузить, безопасно перевезти, занимает мало места, ничего не выпадает, не болтается и не цепляется.

2. Все на себе

На сегодняшний день самый распространенный вариант у наших рыболовов. Монитор на шее, легкий аккумулятор – однодневка в кармане или поясной сумке, датчик на палке, или специальный зимний датчик, такой как в зимнем наборе.

Часто мне задают вопрос насчет зимнего датчика: «Чем отличается от обычного лодочного?»

По функционалу: Ничем.
По исполнению: Плоская форма подошвы стоит на плоскости льда (сквозь лед, все-таки, пробивает в некоторых случаях), провод мягкий на морозе, что очень важно, чтобы его жесткость не перекашивала его в лунке. Конструкция позволяет подвесить его ниже уровня льда, как колокольчик.

Использование летнего датчика на палке, подразумевает просто вставить его в лунку и некоторое время «посветить» там.

Недостаток такого решения в том, что одна рука всегда занята. Наблюдать за приманкой, подходом рыбы и.т.д. со свободными руками нет возможности.

У варианта зимнего «колокольчика» (датчика) тоже есть особенности.

Нужно тщательно следить за строго вертикальным его положением в лунке. Часто бывает, что в лунке он подвешивается немного наперекосяк. Даже при том, что провод и подвесная резинка очень мягкие, та часть, что в воздухе искривляет идеальную подвеску «колокольчика». И мы не видим приманку. Нужно не полениться и все поправить. В целом, конструкция получается вполне работоспособная и эффективная и, пожалуй, лучшая для относительно стационарной ловли. Но, все-таки громоздкая и особенно напрягающая проводами для тех, кого «ноги кормят». Особенно провода мешают в ветер. За счет них датчик в лунке перемещается, леска или приманка порой в проводах путается, и все это, несколько увеличивает шанс на сход рыбы под лункой. При бурении и переносе снасти с лунки на лунку тоже не очень комфортно получается. Но терпеть можно.

Из преимуществ можно отметить наличие всей технической мощности и надежности в работе лодочного эхолота серьезного производителя. Это наличие продвинутых технологий формирования и обработки сигнала, типа CHIRP или Broadband, которые конечно улучшают картинку.

Сам экран-голову можно подобрать:

• с высоким разрешением для тонкой прорисовки деталей;
• с достаточной яркостью для работы на солнце, при этом экономичном в энергопотреблении за счет светодиодной подсветки;
• цветным для разделения по плотности разных объектов (рыба, водоросли, приманка). Дно, разное по плотности, будет отличаться по цвету, рыба тоже будет резко выделяться другим цветом на фоне дна.

Далее, «голова» специально разработана для работы в сложных условиях: брызги, жара, мороз, тряска, качка. Кнопки большие и расположены далеко друг от друга для удобной работы в перчатках.

Все эти преимущества касаются и первого варианта, просто разное оснащение.

3. Беспроводной эхолот для смартфона или «умный» эхолот

Прошлой зимой я начал испытывать беспроводной эхолот Deeper (Дипер).

Это не что иное, как датчик эхолота («шарик», размером с теннисный мяч) с Блютуз-передатчиком. Данные датчика предаются на практически любой (не очень старый), смартфон или планшет, где бесплатная программа отображает его данные в графическом виде. Попросту все тоже, что и в классическом эхолоте, только без проводов. Ёмкости батареи  хватает даже на морозе на целый световой день. Передатчик предает на дистанцию до 50 метров. Вес эхолота – 100 гр., что не маловажно как для зимы, так и для заброса.

И летом с берега забрасывать можно и даже на лодке, на кронштейне (Flexible Arm) и рыбу действительно показывает.

По сути, эхолот занимает место с маленький кулачек. Без сумочки вообще — теннисный мяч. Смартфон все равно всегда с тобой.

Крутил — вертел его — круглый! Ну очень интересно, но как-то непрактично мне показалось. Игрушка для чайников — сделал я поспешный вывод.

И как оказалось напрасно. Литовский производитель оказался настойчивым и верящим в успех своей затеи, похоже, дождался своего звездного часа. Недавно разработчики Deeper серьезно доработали программу просмотра (приложение для смартфона), добавив два важных режима: «Детальное» и «Подледная рыбалка».

• Режим «Детальное» существенно улучшил детализацию картинки классической эхограммы, не знаю как, но сделав ее на уровне изображения стационарных эхолотов. При включении этой функции все становится намного детальнее. Плотность дна, трава, рыбы начинают «тонко» выделяться. Есть возможность отключать символы рыб, что является, по моему мнению, заявкой на серьезный рыбопоисковый инструмент, что раньше мной даже не рассматривалось. Хотя повторюсь, рыбу он и раньше показывал исправно, даже величиной с балансир. Я проверял его способности. После того, как находил различную рыбу своей передовой техникой Лоуренс HDS, сравнивал ее показания с Deeper.
• Режим «Подледная рыбалка» или режим «Флешер», который так популярен на Западе и почти не используется у нас. Эхограмма изображается в виде циферблата. На экране приманка и рыба отображаются как стрелки на циферблате. До сих пор не могу понять, в чем смысл такой интерпретации подводного мира, но практика показала, что для отвесной ловли очень удобно. Получается, что отсекается вся ненужная информация на экране и выделяется важная (приманка, рыба, горизонт расположения). Интересно то, что с правой стороны есть шкала интенсивности (силы) отраженного сигнала. Это на практике дает понимание реального размера подходящей рыбы. Ты просто сравниваешь её с балансиром. В тоже время, у «флешера» нет истории, как у классической эхограммы, поэтому, если рыба быстро подошла и отошла от приманки, а Вы в это время смотрели по сторонам, она будет незамечена. Но производитель уже предусмотрел это и добавил к «Флешеру» возможность одновременного вывода второго окна классической эхограммы на экран с историей происходящего.

Работа балансира выглядит на экране как кардиограмма сердца. Кликните для увеличения.

Также я был удивлен быстротой обработки сигнала. Запоздания прорисовки объекта после его появления или действия под датчиком практически нет. Это легко проверить, оценив, на сколько быстро реагирует эхолот на движение балансира заданного Вашей рукой. Мгновенно! Похоже, что процессор современного смартфона, в разы превосходит эхолотные «дубовые» мозги, которые даже 3D изображение еле тянут.

Ну а про четкость разрешения экрана я, вообще, молчу. Единственное, в чем еще может эхолот превосходить, так это в яркости экрана. Но цветовая палитра Deeper настолько контрастно подобранна, что яркости много не надо. Фон — черный, дно — ярко коричневое, рыба и приманка — ярко желтые, водоросли — салатовые. Все отлично видно.

Далее дополнительные сервисы в одном тоненьком, легеньком приборчике (смартфоне или планшете). Все атрибуты современной цивилизации: двухкарточный телефон, интернет, а вместе с ним погода почта и т.д., фотоаппарат, часы, GPS… короче весь мир в одной руке. За этим большое будущее. Пока можно перечислять слабости смартфона по сравнению со специализированными устройствами: зеркальными фотоаппаратами, защищенными GPS с большими емкими батареями, надежными проводными соединениями. Но это все уже не существенно и будет рано или поздно доработано производителями смартфонов. Мы год за годом видим их успехи в этом направлении.

Рыбалка с Deeper (Дипер) выглядит где-то так:

Приходим, буримся. Минимум помех.

Я привязываю Deeper мягкой веревочкой к себе, чтобы удобней опускать/поднимать и случайно не забыть в лунке. Планирую веревечку заменить на мягкий провод или даже просто на изоляцию для того, чтоб меньше обмерзал и не путался с крючками. То есть, фактически можно назвать его «проводным», но в хорошем смысле этого слова.

Вот работа Deeper в реальном времени:

Три системы работают одновременно. Cлева направо: «Флешер», эхограмма, график силы отраженного сигнала.
Кликните для увеличения.

Флешер выделит только главное, эхограмма покажет короткую историю происходящего, график силы отраженного сигнала — реальную величину объектов.

На экране эхолота Deeper наблюдаем такие картины на странице истории:

Кликните для увеличения.

И вот щука на льду!

Щука 400-500гр. Отпущена на волю

Далее продолжение:

Кликните для увеличения.

И чуть позже новая атака судачка и…

Совсем мелкий 200 грам. Назад его!

И таких «приключений» за рыбалку множество!

Судачок «кинулся», но сразу одумался. Выше «кардиограммы» балансира (точнее бокоплава), дымка — след от турбуленций (завихрений), созданных упористой работой приманки.
Кликните для увеличения.

На экране появилась «крупа» — помехи. Так бывает, когда уровень заряда аккумулятора низкий.
Кликните для увеличения.

Еще обязательно чистить «шугу» в лунке для высокой чувствительности работы датчика.

В общем, на сегодняшний день именно этот вариант эхолота для зимы я считаю самым лучшим.

Еще наиболее полезным я вижу использование Deeper для форелевых рыбалок на открытой воде. Речь идет о радужной форели в платных водоемах. Этот вид ловли стремительно набирает популярность, и мой прогноз, что через пару лет превзойдет по популярности большинство спиннинговых соревнований и просто интересных рыбалок за счет своей красоты и удобства. Не зря в Японии — это рыбалка №1.

Так вот, для успешной ловли прудовой форели чрезвычайно важно, в каком горизонте воды она сегодня гуляет. Даже не где конкретно на водоеме, а на какой глубине, в каком горизонте: 0.5м, 1м, по всей толще воды, у дна? «Мирно» плавающий Deeper, в 5-10 мерах от тебя все быстро покажет. Компактность Дипера тоже очень кстати, просто шарик с катушкой в сумку кинул и пошел на рыбалку или поехал в командировку. Но уже с эхолотом!

Короче, мне он нравится очень!

Другие портативные эхолоты

Уже достаточно развитый класс эхолотов. Есть модели как российского, так и китайского производства. Общие черты таких эхолотов: малый размер, автономное питание монитора, приемлемая цена. Вполне прижившийся вариант для зимы.

Но есть и общие для всех этих эхолотов недостатки:

• Низкое разрешение экрана (малое количество пикселей на дюйм). Из-за низкого разрешения достаточно трудно идентифицировать тонкое разделение объектов (дно, рыба, приманка, водоросли).
• Чаще всего черно-белый экран.
• Чрезвычайно скудный набор функций и пользование только для отвесной ловли.
• Маленький размер экрана, чаще всего чуть больше спичечного коробки.
• Привязка проводом «головы» с датчиком уменьшает степень свободы рук.
• Качество применяемых материалов и проработка конструкции оставляет желать лучшего (ломающиеся провода, стирающиеся кнопки).

Поэтому, они не привлекли мой интерес, но пользуются, тем не менее, высокой популярностью у рыбаков, благодаря низкой стоимости и минимальным габаритам.

Структурсканер

Можно использовать зимой! Да, он показывает!
Практические результаты уже есть и рыбу со структурами (коряжками, камушками) вокруг лунки уже хорошо видно. Но пока конструкция еще недостаточно компактна и удобна в использовании. Но скоро, скоро!

Вопросы

Как понимать показания эхолота?
Брать и пользоваться, смотреть, набираться опыта! Легче самому пощупать, чем научится дистанционно по статьям и видео.

Работает ли эхолот сквозь лед?
Эхолоты, кроме эхолотов с частотой 455/800 kHz работают сквозь лед, но лед должен быть мокрым, точнее поверхность датчика должна быть мокрая. Дно в таком случае он покажет, рыбу и приманку очень плохо. Лед должен быть монолитным, без воздушных прослоек.

Пугает или не пугает эхолот рыбу?
Мне кажется, что нет. Скорее другие действия рыболова (бур, снасть, вываживания рыбы) пугают ее больше. Польза от действий рыболова, основанных на показаниях эхолота, значительно перекрывает возможное гипотетическое отпугивание рыбы. Более того, на последних рыбалках мне показалось, что даже привлекает.

Такой пример. Я «забурился», поставил Deeper. На экране немного пелагической рыбы. Начинаю играть балансиром, и экран заполняется плотным косяком белой рыбы (чехонь, синец, подлещик). И так много раз подряд. Исключаю, что она просто мимо проходила, рыба именно «заполняла» место под лункой. Не знаю точно, что ее привлекало, луч эхолота или игра балансира на дне, но точно привлекало!

Возможно ли найти рыбу зимним эхолотом?
Пелагическую (обитающую в толще воды), идущую большим косяком — да, донную нет. Приспособленный для зимы структурсканер может находить и донную.

Заключение

Сейчас я жалею, что запоздало начал блеснить с эхолотом. Много в понимании этой ловли было бы открыто раньше. Теперь мое мнение, что эхолот для зимнего блеснильщика — это необходимость, а не роскошь.

Автор: Орлов Юрий
Источник: www.navionika.com

При перепечатке ссылка на статью обязательна.

EMC2 Structural Design Inc. — Lawrence Duffy PE *

ПРОЧАЯ ИНФОРМАЦИЯ / ПРОФЕССИОНАЛЬНЫЕ ДОСТИЖЕНИЯ
Первоначальная лицензия PE, выданная в штате Мэриленд в январе 2011 г.
PE (Structural I Discipline) Экзамен сдан в октябре 2010 г.
EIT / FE Экзамен сдан в августе 2003 г.
Бакалавр инженерных наук (механическая дисциплина) в мае 2001 г. ПРОДОЛЖИТЬ УЧИТЬСЯ…
Ежегодные курсы повышения квалификации ASCE и / или другие курсы повышения квалификации
STAAD.PRO Обучение от REI
Моделирование твердых работ
Базовый курс обучения COSMOS
NEBS Учебные классы
Учебные классы по управлению продуктами

COOPER UNION
Мои четыре года в Cooper Union были одними из лучших. Несмотря на то, что это небольшой колледж, его характер больше, чем жизнь. Для тех из вас, кто никогда не слышал о Cooper Union, позвольте мне начать с одной из его величайших достопримечательностей … Это единственный частный колледж, который предлагает стипендию с полной оплатой от до Все учащихся. Разнообразный, Интимный и Блестящий — вот несколько слов, которыми я бы охарактеризовал школу, расположенную в самом центре «Гринвич-Виллидж» на Манхэттене. Разнообразный со студентами, учителями и консультантами со всех концов мира собрал множество мероприятий, чтобы осветить различные культуры мира, которые все дополняются его одинаково разнообразным окружением.Интимный, потому что классы очень маленькие. К старшему классу большинство классов насчитывает от 8 до 10 учеников. Из-за структуры класса студентам предлагается работать в команде, чтобы помогать друг другу и учиться друг у друга. Один из моих профессоров говорил, что он не учитель среди студентов, а скорее проводник среди учителей. Вскоре у вас появилось ощущение дома вдали от дома, и это было хорошо, потому что вы проводите там больше времени, чем дома! Великолепно благодаря своей способности выпускать отличных инженеров, архитекторов и художников.Те из вас, кто знаком с Cooper Union, знают, что не нужно объяснять ценность и глубину учебной программы. Но для тех из вас, кому может понадобиться больше убедительности, я предлагаю следующее … Когда я посещал Cooper Union, US News неизменно оценивал инженерную программу как один из трех лучших колледжей в стране на протяжении всех четырех лет (по всем инженерным дисциплинам и как общий рейтинг). Чтобы просмотреть текущие рейтинги, проверьте здесь.

COLLEGIATE AWARDS
Engineering Honor Society
Гарольд Э.Rue Prize
All American Scholar Collegiate Award
Национальный список деканов

ОПЫТ РАБОТЫ

Президент / директор по дизайну, EMC2 Structural Design Inc.

Deland, FL / Havre de Grace, MD / Lebanon, PA 4/05 — настоящее время http://www. emc2sdi.com

· Резюме: Убедитесь, что бизнес продолжает оставаться успешным с довольными клиентами

· Наблюдать за небольшой командой чертежников

· Создание пакетов разрешений и строительных чертежей

· Разработка и оценка трехмерных структурных моделей с помощью STAAD.PRO

· Разработка и оценка разрешительных чертежей с помощью AutoCAD Architecture

· Управляйте всеми бизнес-процессами и офисными задачами

Инженер-конструктор, Four Seasons Solar Products of Orlando,

Орландо, Флорида 10 / 04-4 / 05 http://www.fourseasonssunrooms.com

· Резюме: Создание чертежей разрешений для алюминиевых и деревянных соляриев, навесов для террас и зимних садов

· Эксклюзивный инженер-конструктор для розничного магазина в Орландо

· Работа с отделом продаж для определения максимального размера помещения и размеров членов для различных погрузочных площадок

· Полевые работы перед площадкой для определения объема и осуществимости проекта

· График работы и разрешения на запуск для ускорения процесса строительства

Ведущий инженер-конструктор, Four Seasons Solar Products LLC,

Holbrook, NY 5 / 02-10 / 04 http: // www. fourseasonssunrooms.com

· Резюме: Проектирование и анализ зимних садов, соляриев, соляриев и мансардных окон из алюминия и дерева

· Создание пакетов расчетов и строительных чертежей для процесса получения разрешения на строительство

· Разработка и оценка трехмерных структурных моделей с помощью STAAD.PRO

· Разработка обширных программ расчета в Excel.

· Детализация и анализ соединений, свойств сечений и чертежей с помощью AutoCAD

Solid Works 2004 и COSMOS 2004

· Работайте с несколькими строительными нормами по всей стране: IBC, UBC, BOCA, штат Флорида, штат Нью-Йорк

· Главный технический специалист для более чем 300 франчайзинговых сетей в США и Канаде

Инженер-конструктор, Advanced Testing Technologies Inc.,

Hauppauge, NY 6 / 01-5 / 02 http://www.attinet.com

· Резюме: Помогал в проектировании кабелей и корпусов для оборонного испытательного оборудования

· Создание и изменение чертежей машиностроения с помощью AutoCAD в соответствии с военными спецификациями.

· Помогал создавать, управлять и контролировать базу данных для всего откалиброванного оборудования

· Проверенные входящие материалы, изделия и производственные узлы

Летний стажер по машиностроению, Fujitsu Network Communications,

Pearl River, NY 5 / 00-9 / 00 http: // www.fujitsu.com

· Краткое описание: Разработаны, реализованы и испытаны механические корпуса для телекоммуникационного оборудования

· Светодиодный проект по определению оптимального положения кассеты вентиляторов

· Проведено несколько проверок проекта и дизайна

· Патент на конструкцию катушки с волокном

· Созданы 3-D модели и чертежи с помощью Pro-Engineer 2000i

Машиностроение Летний / Зимний стажер, Symbol Technologies Inc.,

Holtsville, NY 5 / 98-1 / 00 http://www.symbol.com/

· Резюме: Разработаны, реализованы и протестированы портативные сканеры штрих-кода и сканеры

на всех этапах прототипирования и производства

· Определенные процедуры тестирования и обученные лаборанты для проведения тестирования системы

· Разработаны и изготовлены испытательные приспособления для динамической и статической нагрузки модулей сканирования

· Лабораторные испытания

· Результаты представлены и проанализированы с ведущими инженерами и инженерами группы

* стр. E. Обозначение применимо только в тех штатах, в которых инженер имеет действующую профессиональную инженерную лицензию и может заниматься инженерным делом.

LDCFM call — 4300 W 6th St: First … — Lawrence Ks Community & Police Scanner

Сегодня мы перевели 21 собаку, на которую я ссылался в конце прошлой недели из различных сельских районов и владельцев. Мы получили 17 щенков и четверо взрослых. Сегодня я снял намного больше видео, чем обычно, так как я получил такой большой отклик на свой последний пост в поисках приемных родителей, и хотел дать вам хороший обзор всех замечательных собак, которых мы получали в нашем приюте почти ежедневно .Но мне очень хотелось показать вам двоих взрослых, которых мы приняли сегодня, Куини и Бутча. Я не совсем уверен, что было в их жизни до того, как их перевели, но они пришли в ужасе и съежились. Это была наша первая разгрузка, и сотрудники сразу же приступили к работе, отрезая их слишком тугие цепи воздушной заслонки единственным способом — болторезом. Изначально мы не планировали держать этих щенков вместе как связанную пару, но, увидев уверенность, которую они оба сразу искали друг в друге после воссоединения после поездки, мы будем усыновлять их вместе.Последнее изображение в этом посте — это на самом деле видео, на котором у самки снимается удушающая цепь, и после нее остается черная вмятина, окружающая ее шею.

Такой размер перевода для нас не редкость. В прошлом году компания Lawrence Humane перевезла около 1000 животных, что в среднем составляет около 85 животных в месяц. БОЛЬШИНСТВО прибывает из ужасных ситуаций, когда они подвергаются риску с владельцем, а спасатели отчаянно ищут места, или из маленьких крошечных приютов на Среднем Западе, которые борются с безумным количеством животных, поступающих из-за отсутствия стерилизации и стерилизации в их районе.

Я хочу сказать огромное спасибо Heartstrings Animal Advocates за координацию этой конкретной передачи и Линде за то, что она снова выступила за нас. Я также хочу поблагодарить приемных родителей, старых и новых, которые вмешались на этой неделе, чтобы убедиться, что мы впервые сможем вывести этих детей из холода в дом. (Лаура, спасибо !!)

Я опубликую видео со щенками и парой других взрослых, которые мы получили в комментариях. Этих собак и щенков пока нет в наличии, но они появятся на нашем сайте, когда их можно будет усыновить.

Не стесняйтесь поделиться этим постом, потому что нам всегда, всегда нужны воспитатели, не только одну неделю в году, но каждую неделю! Когда достаточное количество воспитанников откроют свои дома, мы сможем показать таким собакам, как Куини и Бутч, хорошую жизнь. Они будут вместе искать дом навсегда и смогут использовать всю известность, которую они могут получить. Добро пожаловать в Канзас, маленькие танки! Мы тебя уже любим. ❤️❤️

Donate

Lawrence, KS Средняя стоимость КТ сканирования

Выберите любую из приведенных ниже процедур для просмотра подробных данных о затратах и ​​сравнения поставщиков.

Процедура	Ценовой диапазон
Средняя стоимость КТ поясничного отдела позвоночника	550–1400 долларов США	Бесплатная цитата
КТ-ангиография — средняя стоимость брюшной полости	800–2 100 долл. США	Бесплатная цитата
КТ челюстно-лицевой (пазухи) Средняя стоимость	340–875 долл. США	Бесплатная цитата
КТ грудной клетки — средняя стоимость грудной клетки	750–1900 долл. США	Бесплатная цитата
КТ-ангиография — средняя стоимость грудной клетки	800–2 100 долл. США	Бесплатная цитата
Средняя стоимость компьютерной томографии головного мозга	370–950 долл. США	Бесплатная цитата
Средняя стоимость компьютерной томографии позвоночника и шеи	575–1450 долларов	Бесплатная цитата
КТ брюшной полости Средняя стоимость	850–2 175 долл. США	Бесплатная цитата
Средняя стоимость КТ-сканирования таза	950–2 475 долларов	Бесплатная цитата
КТ-ангиография — средняя стоимость таза	800–2 100 долл. США	Бесплатная цитата
КТ-ангиография — средняя стоимость аорты	800–2 100 долл. США	Бесплатная цитата
Средняя стоимость шеи при КТ	650–1650 долл. США	Бесплатная цитата
CT Стопа, лодыжка, нога, бедро (CT нижних конечностей) Средняя стоимость	410–1100 долларов	Бесплатная цитата

Сравните поставщиков компьютерной томографии в Лоуренсе, KS

Компьютерная томография Введение

При компьютерной томографии

(CAT Scan) используется специальное рентгеновское оборудование для получения нескольких снимков внутренней части тела. Программное обеспечение объединяет изображения в поперечные сечения для детального изучения. КТ можно использовать для просмотра внутренних органов, костей, мягких тканей и кровеносных сосудов. Эти сканированные изображения обеспечивают большую четкость, чем обычные рентгеновские исследования. Часто может потребоваться специальный краситель, называемый контрастом, для дальнейшего улучшения сканированных изображений и различных структурных соотношений интересующих областей. чтобы выделить определенные области внутри тела. КТ часто используется для определения структурных отношений спинного мозга, спинного мозга и его нервов.КТ также используется в грудной клетке для выявления опухолей, кист или инфекций, которые можно заподозрить на рентгеновском снимке грудной клетки. КТ брюшной полости чрезвычайно полезна для определения анатомии органов тела, включая визуализацию печени, желчного пузыря, поджелудочной железы, селезенки, аорты, почек, матки и яичников. КТ в этой области используется для проверки наличия или отсутствия опухоли, инфекции, аномальной анатомии или изменений тела в результате травмы.

Подготовка пациента к КТ

Большинство медицинских учреждений рекомендуют ограничить прием пищи и напитков перед компьютерной томографией.Постарайтесь уменьшить количество потребляемого вами кофеина или сахара за день до компьютерной томографии. Не принимайте жидкие таблетки утром перед экзаменом. Другие лекарства можно запивать водой. Возьмите с собой список всех ваших лекарств для рассмотрения в учреждении. Носите свободную и удобную одежду, хотя в зависимости от теста некоторых пациентов могут попросить переодеться в больничную одежду для обследования. Не принимайте жидкие таблетки утром перед экзаменом. Другие лекарства можно запивать водой.Возьмите с собой список всех ваших лекарств для рассмотрения в учреждении.

Чего ожидать во время и после сканирования CAT

Общая подготовка и посещение с использованием компьютерной томографии займут около 2 часов. Наденьте удобную одежду. Возможно, вам потребуется переодеться в платье. По прибытии в центр компьютерной томографии вы можете получить контрастное вещество (жидкость, которая улучшает визуализацию определенных органов или кровеносных сосудов). В зависимости от типа компьютерной томографии контрастное вещество можно вводить перорально, внутривенно или в виде клизмы.Для правильного распределения контрастного вещества по телу потребуется около 45 минут. Во время процедуры вас попросят снять всю одежду, украшения или другие предметы, которые могут помешать процедуре, включая зубные протезы, очки, металлические молнии и пуговицы. При входе в комнату для тестирования вас попросят лечь на планшет сканера. Важно, чтобы во время сканирования вы лежали неподвижно. Если вам больно лежать на спине, обязательно возьмите с собой обезболивающее.Обязательно сообщите врачу или техническому специалисту, что планируете принимать обезболивающее до проведения теста.

После завершения процедуры вам будет предложено подождать, пока технолог определит, что изображения достаточно высокого качества, чтобы их мог прочитать рентгенолог. Ваш компьютерный томограф интерпретирует обученный радиолог, а результаты обычно отправляются лечащему врачу в течение 24-48 часов.

Сочетание сканирующей туннельной микроскопии с высоким разрешением и моделирования из первых принципов для определения галогенных связей

1.

Gilday, L.C. et al. Галогенная связь в супрамолекулярной химии. Chem. Ред. 115 , 7118–7195 (2015).

CAS PubMed Статья Google ученый

2.

Parthasarathi, R. et al. Водородная связь — новые идеи (Springer, 2006).

3.

Слейтер А.Г., Пердигао Л.М.А., Бетон П.Х. и Чампнесс Н.Р. Супрамолекулярная химия на основе поверхности с использованием водородных связей. В соотв.Chem. Res. 47 , 3417–3427 (2014).

CAS PubMed Статья Google ученый

4.

Отеро, Р., Галлего, Дж. М., де Парга, А. Л. В., Мартин, Н. и Миранда, Р. Самосборка молекул на твердых поверхностях. Adv. Mater. 23 , 5148–5176 (2011).

CAS PubMed Статья Google ученый

5.

Барт, Дж.V. Молекулярная архитектоника на металлических поверхностях. Annu. Rev. Phys. Chem. 58 , 375–407 (2007).

ADS CAS PubMed Статья Google ученый

6.

Бонифази, Д., Мохнани, С. и Льянес-Паллас, А. Супрамолекулярная химия на границах раздела: молекулярное распознавание на пористых поверхностях с нанопокрытием. Chem. Евро. J. 15 , 7004–7025 (2009).

CAS PubMed Статья Google ученый

7.

Бил, Т. М., Чудзински, М. Г., Сарвар, М. Г. и Тейлор, М. С. Галогенные связи в растворе: термодинамика и приложения. Chem. Soc. Ред. 42 , 1667–1680 (2013).

CAS PubMed Статья Google ученый

8.

Метранголо, П., Мейер, Ф., Пилати, Т., Реснати, Г. и Терранео, Г. Связывание галогенов в супрамолекулярной химии. Angew. Chem. Int. Эд. 47 , 6114–6127 (2008).

CAS Статья Google ученый

9.

Erdélyi, M. Галогенная связь в растворе. Chem. Soc. Ред. 41 , 3547–3557 (2012).

PubMed Статья CAS Google ученый

10.

Clarke, S.M. et al. Наблюдение двумерного сокристалла, связанного галогеном, при покрытии субмонослоя с помощью синхротронной дифракции рентгеновских лучей. Chem.Commun. 47 , 2526–2528 (2011).

CAS Статья Google ученый

11.

Глупо, F. Зависимая от концентрации двумерная галоген-связанная самосборка молекул 1,3,5-трис (4-йодфенил) бензола на границе твердое тело-жидкость. J. Phys. Chem. С 121 , 10413–10418 (2017).

CAS Статья Google ученый

org/ScholarlyArticle»> 12.

Sacchi, M. et al. Комбинированные расчеты дифракции и теории функционала плотности сокристаллических монослоев, связанных галогеном. Langmuir 29 , 14903–14911 (2013).

CAS PubMed PubMed Central Статья Google ученый

13.

Мукерджи, А., Тейссандьер, Дж., Хеннрих, Г., Де Фейтер, С. и Мали, К.С. Двумерная инженерия кристаллов с использованием галогенных и водородных связей: к структурным ландшафтам. Chem. Sci. 8 , 3759–3769 (2017).

CAS PubMed PubMed Central Статья Google ученый

14.

Zheng, Q.-N. и другие. Формирование двумерных супрамолекулярных ансамблей на основе галогеновой связи с помощью электрических манипуляций. J. Am. Chem. Soc. 137 , 6128–6131 (2015).

CAS PubMed Статья Google ученый

15.

Jeon, U. S. et al. Двумерные сети бромированных Y-образных молекул на Au (111). Заявл. Серфинг. Sci. 432 , 332–336 (2018).

ADS CAS Статья Google ученый

16.

Jang, W. J. et al. Тетрагональные пористые сети, образованные стержнеобразными молекулами на Au (1 1 1) с галогеновыми связями. Заявл. Серфинг. Sci. 309 , 74–78 (2014).

ADS CAS Статья Google ученый

17.

Yoon, J. K. et al. Визуализация галогенных связей в планарных супрамолекулярных системах. J. Phys. Chem. С 115 , 2297–2301 (2011).

CAS Статья Google ученый

18.

Сонг, В., Марцинович, Н., Хекл, В. М., Лакингер, М. Термодинамика самосборки галогенсодержащего монослоя на границе раздела жидкость-твердое тело. Chem. Commun. 50 , 13465–13468 (2014).

CAS Статья Google ученый

19.

Brewer, A. Y. et al. Формирование супрамолекулярной самоорганизующейся сети, содержащей галогенные связи N ⋯ Br в физадсорбированных верхних слоях. Phys. Chem. Chem. Phys. 16 , 19608–19617 (2014).

CAS PubMed Статья Google ученый

org/ScholarlyArticle»> 20.

Но, С. К. и др. Супрамолекулярные взаимодействия Cl · ·· H и O ··· H в самоорганизованных слоях 1,5-дихлорантрахинона на Au (111). ChemPhysChem 14 , 1177–1181 (2013).

CAS PubMed Статья Google ученый

21.

Kawai, S. et al. Расширенная галогенная связь между полностью фторированными ароматическими молекулами. ACS Nano 9 , 2574–2583 (2015).

CAS PubMed Статья Google ученый

22.

Han, Z. et al. Изображение галогенной связи в самоорганизующихся галогенбензолах на серебре. Наука 358 , 206–210 (2017).

ADS CAS PubMed Статья Google ученый

org/ScholarlyArticle»> 23.

Huang, H. et al. Конкуренция гексагональной и тетрагональной упаковки гексабромбензола на Au (111). ACS Nano 10 , 3198–3205 (2016).

CAS PubMed Статья Google ученый

24.

Валч, Х., Гутцлер, Р., Сиртл, Т., Эдер, Г. и Лакингер, М. Зависимая от материала и ориентации реакционная способность для гетерогенно катализируемого гомолиза углерод-бромной связи. J. Phys. Chem. С 114 , 12604–12609 (2010).

CAS Статья Google ученый

25.

Ясуда, С., Фуруя, А. и Муракоши, К. Управление двумерной молекулярной структурой с помощью кооперативных галогенных и водородных связей. RSC Adv. 4 , 58567–58572 (2014).

CAS Статья Google ученый

org/ScholarlyArticle»> 26.

Гуо, З.и другие. Роль взаимодействий галоген-галоген в 2D-кристаллизации n-полупроводников на границе жидкость-твердое тело. Phys. Chem. Chem. Phys. 19 , 31540–31544 (2017).

CAS PubMed Статья Google ученый

27.

Chen, Q. et al. Двумерная самосборка OPV4 и его соадсорбция с алкилбромидом: от спирали к пластинке. Chem. Commun ., 3765–3767 (2009).

28.

Темиров, Р., Субач, С., Неучева, О., Лассиз, А. К. и Тауц, Ф. С. Новый метод достижения сверхвысокого геометрического разрешения в сканирующей туннельной микроскопии. N. J. Phys. 10 , 053012 (2008).

Артикул CAS Google ученый

org/ScholarlyArticle»> 29.

Gross, L. et al. Химическая структура молекулы разрешена с помощью атомно-силовой микроскопии. Наука 325 , 1110–1114 (2009).

ADS CAS PubMed Статья Google ученый

30.

Weiss, C. et al. Визуализация отталкивания Паули в сканирующей туннельной микроскопии. Phys. Rev. Lett. 105 , 2–5 (2010).

Google ученый

31.

Кичин, Г., Вайс, К., Вагнер, К., Таутц, Ф. С. и Темиров, Р. Одномолекулярные и одноатомные сенсоры для построения изображений с атомным разрешением химически сложных поверхностей. J. Am. Chem. Soc. 133 , 16847–16851 (2011).

CAS PubMed Статья Google ученый

org/ScholarlyArticle»> 32.

Chiang, C. L., Xu, C., Han, Z. & Ho, W. Визуализация молекулярной структуры и химической связи в реальном пространстве с помощью неупругого туннельного зонда с одной молекулой. Наука 344 , 885–888 (2014).

ADS CAS PubMed Статья Google ученый

33.

Mohn, F., Schuler, B., Gross, L. & Meyer, G. Различные наконечники для атомно-силовой микроскопии высокого разрешения и сканирующей туннельной микроскопии одиночных молекул. Заявл. Phys. Lett. 102 , 073109 (2013).

ADS Статья CAS Google ученый

34.

Mönig, H. et al. Количественная оценка межмолекулярных взаимодействий методом атомно-силовой микроскопии с использованием наконечников из оксида меди. Nat.Nanotechnol. 13 , 371–375 (2018).

ADS PubMed Статья CAS Google ученый

35.

Gross, L. et al. Определение органической структуры с помощью сканирующей зондовой микроскопии с атомным разрешением. Nat. Chem. 2 , 821–825 (2010).

CAS PubMed Статья Google ученый

36.

Hanssen, K. O. et al.Комбинированная атомно-силовая микроскопия и вычислительный подход для выяснения структуры брейтфуссина А и В: высоко модифицированные галогенированные дипептиды из thuiaria breitfussi. Angew. Chem. Int. Эд. 51 , 12238–12241 (2012).

CAS Статья Google ученый

org/ScholarlyArticle»> 37.

Шулер, Б., Мейер, Г., Пенья, Д., Муллинс, О.С. и Гросс, Л. Раскрытие молекулярных структур асфальтенов с помощью атомно-силовой микроскопии. J. Am. Chem. Soc. 137 , 9870–9876 (2015).

CAS PubMed Статья Google ученый

38.

Riss, A. et al. Получение изображений промежуточных продуктов реакции с одной молекулой, стабилизированных поверхностной диссипацией и энтропией. Nat. Chem. 8 , 678–683 (2016).

CAS PubMed Статья Google ученый

39.

Отейза, Д.G. D. et al. Прямое отображение структуры ковалентной связи в химических реакциях одиночных молекул. Наука 340 , 1434–1437 (2013).

ADS PubMed Статья CAS Google ученый

org/ScholarlyArticle»> 40.

Riss, A. et al. Локальная электронная и химическая структура производных олигоацетилена, образующихся в результате радикальной циклизации на поверхности. Nano Lett. 14 , 2251–2255 (2014).

ADS CAS PubMed PubMed Central Статья Google ученый

41.

Hellerstedt, J. et al. Превращение ароматических азидов на поверхности Ag (111) исследовано методом сканирующей зондовой микроскопии. Angew. Chem. Int. Эд. 58 , 2266–2271 (2019).

CAS Статья Google ученый

42.

Hieulle, J. et al. Поверхностный способ получения планарных нанографенов с азуленовыми фрагментами. Nano Lett. 18 , 418–423 (2018).

ADS CAS PubMed Статья Google ученый

org/ScholarlyArticle»> 43.

Nguyen, G.D. et al. Атомарно точные гетеропереходы графеновых нанолент из одного молекулярного предшественника. Nat. Nanotechnol. 12 , 1077–1082 (2017).

ADS CAS PubMed Статья Google ученый

44.

Sánchez-Sánchez, C. et al. Чисто кресло или частично хиральное: бесконтактная атомно-силовая микроскопия характеризует графеновые наноленты на основе дибром-биантрила, выращенные на Cu (111). ACS Nano 10 , 8006–8011 (2016).

PubMed Статья CAS Google ученый

45.

Liu, M. et al. Графеноподобные наноленты периодически встраиваются в четырех- и восьмичленные кольца. Nat. Commun. 8 , 14924 (2017).

ADS CAS PubMed PubMed Central Статья Google ученый

org/ScholarlyArticle»> 46.

Weiss, C., Wagner, C., Temirov, R. & Tautz, F. S. Прямое отображение межмолекулярных связей в сканирующей туннельной микроскопии. J. Am. Chem. Soc. 132 , 11864–11865 (2010).

CAS PubMed Статья Google ученый

47.

Sweetman, A.M. et al. Картирование силового поля сборки с водородной связью. Nat. Commun. 5 , 1–7 (2014).

Артикул CAS Google ученый

48.

Hämäläinen, S. K. et al. Межмолекулярный контраст на изображениях атомно-силовой микроскопии без межмолекулярных связей. Phys. Rev. Lett. 113 , 186102 (2014).

ADS PubMed Статья CAS Google ученый

org/ScholarlyArticle»> 49.

Джарвис, С. П. Разрешение внутри- и межмолекулярной структуры с помощью бесконтактной атомно-силовой микроскопии. Внутр. J. Mol. Sci. 16 , 19936–19959 (2015).

CAS PubMed PubMed Central Статья Google ученый

50.

Fermi, A. et al. Подбор цвета за счет аннулирования полициклических ароматических углеводородов. Chem. Евро. J. 23 , 2363–2378 (2017).

PubMed Статья CAS Google ученый

51.

Stassen, D., Demitri, N. & Bonifazi, D. Полициклические ароматические углеводороды с расширенным содержанием кислорода. Angew. Chem. Int. Эд. 55 , 5947–5951 (2016).

CAS Статья Google ученый

org/ScholarlyArticle»> 52.

Sciutto, A. et al. Настройка фотоокислительных свойств красителей на основе PXX посредством жестких сдвигов энергетических уровней граничных молекулярных орбиталей. Chem. Евро. J. 24 , 4382–4389 (2018).

CAS PubMed Статья Google ученый

53.

Березин, А., Био, Н., Баттисти, Т., Бонифази, Д. Зигзагообразные молекулярные ленты, легированные кислородом. Angew. Chem. Int. Эд. 57 , 8942–8946 (2018).

CAS Статья Google ученый

54.

Кобаяси, Н., Сасаки, М. и Номото, К. Стабильные периксантеноксантеновые тонкопленочные транзисторы с эффективной инжекцией носителей. Chem. Mater. 21 , 552–556 (2009).

CAS Статья Google ученый

org/ScholarlyArticle»> 55.

Ван, Л., Дуан, Г., Цзи, Ю. и Чжан, Х. Электронные и зарядовые свойства периксантеноксантена: эффекты гетероатомов и фенильных замещений. J. Phys. Chem. С. 116 , 22679–22686 (2012).

CAS Статья Google ученый

56.

Коларж, М. Х. и Хобза, П. Компьютерное моделирование галогенных связей и других взаимодействий с σ-дырками. Chem. Ред. 116 , 5155–5187 (2016).

PubMed Статья CAS Google ученый

57.

Драйвер С. М., Чжан Т.И Кинг, Д. А. Массивно кооперативная реструктуризация поверхности, вызванная адсорбатом, и образование нанокластеров. Angew. Chem. Int. Эд. 46 , 700–703 (2007).

CAS Статья Google ученый

org/ScholarlyArticle»> 58.

Россель, Ф., Бродард, П., Патти, Ф., Ричардсон, Н. В. и Шнайдер, В.-Д. Модифицированная реконструкция елочки на Au (111), индуцированная самособирающимися островками Azure A. Surf. Sci. 602 , L115 – L117 (2008).

ADS CAS Статья Google ученый

59.

Куценко В.Ю. и др. Самоорганизующиеся монослои алкилтиола на Au (111) с заданными хвостовыми группами для прикрепления наночастиц золота. Нанотехнологии 28 , 235603 (2017).

ADS CAS PubMed Статья Google ученый

60.

Faraggi, M. N. et al. Связывание и перенос заряда в координационных сетях металл-органическое соединение на Au (111) с сильными акцепторными молекулами. J. Phys. Chem. С. 116 , 24558–24565 (2012).

CAS Статья Google ученый

61.

Krejčí, O., Hapala, P., Ondráček, M. & Jelínek, P. Принципы и моделирование СТМ-визуализации высокого разрешения с гибкой вершиной наконечника. Phys. Ред. B 95 , 045407 (2017).

ADS Статья Google ученый

62.

Бонди, А. Ван-дер-Ваальс, объемы и радиусы. J. Phys. Chem. 68 , 441–451 (1964).

CAS Статья Google ученый

63.

Desiraju, G.R. et al. Определение галогенной связи (Рекомендации IUPAC 2013). 85 , 1711–1713 (2013).

org/ScholarlyArticle»> 64.

Hapala, P. et al. Механизм получения изображений СТМ / АСМ высокого разрешения с функционализированными наконечниками. Phys. Ред. B 90 , 085421 (2014).

ADS Статья CAS Google ученый

65.

Horcas, I. et al. WSXM: программа для сканирующей зондовой микроскопии и инструмент для нанотехнологий. Rev. Sci. Instrum. 78 , 013705 (2007).

ADS CAS PubMed Статья Google ученый

66.

Nečas, D. & Klapetek, P. Gwyddion: программное обеспечение с открытым исходным кодом для анализа данных SPM. Open Phys. 10 , 181–188 (2012).

ADS Статья Google ученый

org/ScholarlyArticle»> 67.

Perdigão, L. M. A. LMAPper — SPM и Mol Viewer , https://sourceforge.net/projects/spm-and-mol-viewer/.

68.

VandeVondele, J. et al. Quickstep: быстрые и точные расчеты функционала плотности с использованием подхода смешанных гауссовых и плоских волн. Comput. Phys. Commun. 167 , 103–128 (2005).

ADS CAS Статья Google ученый

69.

Дион, М., Ридберг, Х., Шредер, Э., Лангрет, Д. К. и Лундквист, Б. И. Функционал плотности Ван-дер-Ваальса для общей геометрии. Phys. Rev. Lett. 92 , 246401 (2004).

ADS CAS PubMed Статья Google ученый

70.

Климс, Дж., Боулер, Д. Р. и Михаэлидес, А.Химическая точность функционала плотности Ван-дер-Ваальса. J. Phys. Конденс. Дело 22 , 022201 (2010).

ADS PubMed Статья CAS Google ученый

71.

Goedecker, S., Teter, M. & Hutter, J. J. P. R. B. Сепарабельные гауссовы псевдопотенциалы в двойном пространстве. Phys. Ред. B 54 , 1703 (1996).

ADS CAS Статья Google ученый

OC Heart Institute :: Лоуренс Дж.Сантора

Лоуренс Дж. Сантора

«Медицинская практика — это привилегия. Я считаю, что с этой привилегией приходит ответственность относиться к пациентам с достоинством и уважением. Часть уважения заключается в обучении и информировании пациентов, что позволяет им активно участвовать в оказании медицинской помощи».

Полномочия и образование

Медицинская школа: Медицинский колледж Нью-Йорка, Валгалла, Нью-Йорк

Стажировка: Медицинский центр округа Кинг / Лос-Анджелес, Лос-Анджелес, Калифорния

Место жительства: Округ Кинг / Лос-Анджелес Медицинский центр, Лос-Анджелес, Калифорния,

Стипендия: Калифорнийский университет, Ирвин, Калифорния,

Сертификационный совет

Дипломант, Американский совет внутренней медицины

Дипломант, Американский совет сердечно-сосудистых заболеваний

Дипломант, Сертификационный совет кардиоваскулярной компьютерной томографии

Профессиональные организации и руководство

Медицинский директор, Центр здоровья и профилактики сердца и сосудов, Санкт-Петербург.Больница Джозефа

Медицинский директор, Программа кардиологического обследования Дика Буткуса

Медицинский директор, Программа кардиологической реабилитации больницы Св. Иосифа

Американский колледж кардиологии, Американский колледж врачей

Американская кардиологическая ассоциация, Американский колледж грудных врачей

Общество компьютерной томографии сердца

Книги, кабельные программы, телевидение

Телеведущая, «Вопросы здоровья с доктором Ларри Сантора», PBS / SoCal / KOCE

The OC Cure for Heart Disease, соавтор

Женщины и Heart Disease An Epidemic, соавтор

Особые интересы

Профилактическая кардиология, интервенционная кардиология — коронарное стентирование

КТ сердца — КТ-ангиография, коронарный скрининг кальция с помощью EBCT

Языки: Английский язык

вариантов лечения боли в плече | Госпиталь Лоуренса

Боль в плече может быть вызвана травмой, которую вы можете сразу определить, постепенно нарастающим состоянием, вызванным чрезмерным использованием, или структурной проблемой, которую необходимо диагностировать. Некоторые распространенные причины боли включают:

• Перелом ключицы или кости плеча
• Вывих
• Повреждение ротаторной манжеты (ссылка на библиотеку здоровья)
• защемление нервов
• Тендинит
• Frozen Shoulder (ссылка на библиотеку здоровья)
• Нестабильность плечевого сустава
• Артрит

Чтобы диагностировать боль в плече, врач может назначить медицинское обследование (например, рентген, компьютерную томографию, МРТ и т. Д.).) лабораторное тестирование или артроскопия — минимально инвазивная процедура, при которой используется оптическая трубка, которая отправляет изображения внутренней части сустава на экран. Артроскопия также используется для лечения некоторых заболеваний.

Варианты лечения

Лечение широко варьируется в зависимости от причины вашей боли. Наши специалисты-ортопеды плечевого сустава будут работать с вами, чтобы определить причину вашей боли и подходящий курс лечения. Некоторые распространенные варианты лечения включают:

Безоперационное лечение:

• Модификация деятельности
• Остальное
• Физиотерапия
• Лекарства

Оперативное лечение:

• Ремонт ротаторной манжеты — распространенная восстановительная операция — часто выполняется с использованием артроскопа, вставленного в сустав через очень маленький разрез — для восстановления разорванных сухожилий или мышц плеча или для сбривания костных шпор, которые могут ущемлять плечо.
• Замена плеча или обратная полная замена плеча — хотя и менее распространена, чем замена бедра или колена, операция по замене плечевого сустава удаляет больную или поврежденную кость плеча и заменяет ее искусственным суставом. Замена плечевого сустава часто используется при артрите плеча, чем не лечится другими методами. Обратная замена плеча может использоваться для пациентов, которым требуется замена плеча и которые имеют травму вращательной манжеты плеча.

Позитронно-эмиссионная томография (ПЭТ) — NYC

Болезни человека изменяют поведение и взаимодействие пораженных болезнью клеток.Эти «биохимические» изменения позволяют врачам диагностировать определенные состояния с помощью визуализирующего теста, называемого позитронно-эмиссионной томографией (ПЭТ). Этот мощный неинвазивный инструмент визуализации может выявить аномальную молекулярную активность, вызванную многими формами рака, а также заболеваниями и расстройствами мозга и сердца. ПЭТ может показать эти изменения до того, как они станут видимыми на визуализирующих тестах, таких как КТ и МРТ, которые показывают структурные, но не биохимические изменения.

ПЭТ — это разновидность теста «ядерной визуализации».В этой группе процедур визуализации врачи вводят пациентам небольшие количества радиоактивных материалов, связанных с конкретными биологически активными молекулами, такими как глюкоза. Биологически активные молекулы мигрируют и накапливаются в опухолях и других пораженных тканях, унося с собой радиоактивный индикатор. Во время процедуры визуализации сканер определяет расположение и количество радиоактивного изотопа в различных областях тела и может помочь идентифицировать заболевания на самых ранних стадиях, а также реакцию пациентов на терапию.

ПЭТ часто сочетается с КТ (компьютерной томографией) в устройстве для визуализации ПЭТ-КТ двойного назначения. Сканы выполняются одновременно и могут рассматриваться отдельно или как одно перекрывающееся «слитое» изображение ПЭТ-КТ. Два отдельных метода представляют разные типы информации:

• ПЭТ показывает метаболическую или химическую активность в организме
• CT показывает анатомические структуры тела

ПЭТ-сканирование, например, выявляет уровень активности опухоли, такой как повышенное потребление глюкозы, в то время как компьютерная томография показывает ее физические характеристики, включая размер, форму и точное местоположение.

ColumbiaDoctors радиологи сертифицированы в области ядерной медицины и радиологии, ежегодно выполняя более 4000 сканирований ПЭТ и ПЭТ-КТ в нашем современном ПЭТ-центре на Северном Манхэттене, на 51-й улице, и в нашем филиале в Нью-Йорке. Пресвитерианская больница Лоуренса в Бронксвилле, штат Нью-Йорк.

Наша служба клинической ПЭТ предлагает ПЭТ / КТ с ФДГ как по онкологическим, так и по неврологическим показаниям, ПЭТ / КТ с NaF при раке простаты и Амивид при болезни Альцгеймера. Работая совместно с врачами онкологического центра Ирвинга, мы помогаем диагностировать, определять этапы, оценивать эффективность лечения и лечить широкий спектр видов рака, включая распространенные виды рака, такие как рак легких и молочной железы, до необычных видов рака, таких как мезотелиома, GIST и саркомы.

Как подготовиться к тесту?

Загрузите PDF-инструкции / информацию здесь.

Чтобы правильно интерпретировать результаты ПЭТ-сканирования, нашим радиологам необходимо сравнить свои выводы с результатами ваших предыдущих диагностических тестов. Пожалуйста, принесите с собой копии соответствующих сканирований в день или ПЭТ-сканирование, если ваши предыдущие тесты не проводились в Колумбии.

Подготовьтесь к сканированию ПЭТ, следуя приведенным ниже инструкциям:

Для сканирования с использованием 18F-FDG:

• Не ешьте ничего в течение 6 часов до прибытия на сканирование. можно пить только воду .
• Не жуйте жевательную резинку и не сосите леденцы, мятные леденцы или леденцы от кашля.
• Вы можете пить только воды , предпочтительно 32-64 унции. За 2 часа до записи
• Если вы принимаете лекарства, запивайте их только водой .

Последний прием пищи перед сканированием должен включать продукты с высоким содержанием белка и большое количество воды. Избегайте углеводов и продуктов с сахаром. Поскольку ПЭТ-сканирование определяет ваш метаболизм сахара, употребление сахара / углеводов может повлиять на результаты сканирования.

Сохраняйте тепло — важно, чтобы вам было тепло накануне и в день сканирования. Это предотвращает активизацию особого типа жира, из-за чего врачу будет сложно прочитать результаты ПЭТ-сканирования.

• Зимой одевайтесь максимально тепло. Надевайте головные уборы, шарфы, перчатки и дополнительные слои.
• Летом не включайте кондиционер слишком сильно. Вы не должны мерзнуть или иметь холодные руки или ноги.

Также важно, чтобы вы не тренировались в течение 24 часов до сканирования ПЭТ.Это связано с тем, что упражнения влияют на показания радиоактивного индикатора и могут привести к неточным результатам.

Пациенты с диабетом:

Инсулин может повлиять на результаты сканирования. Следуйте приведенным ниже инструкциям.

• Сахарный диабет II типа (контролируется пероральными препаратами)
  • Исследование предпочтительно проводить поздно утром.
  • Продолжайте принимать пероральные препараты для контроля уровня сахара в крови.
• Сахарный диабет I типа и инсулинозависимый сахарный диабет II типа
  • Исследование предпочтительно проводить поздно утром или в полдень:
    • Через 6 часов после инъекции инсулина быстрого действия (Хумалог, Новолог и Апидра) или инсулина короткого действия (обычного, новолина или велосулина).
• через 12 часов после подкожной инъекции инсулина средней продолжительности действия (НПХ) и / или пролонгированного действия , такого как Lantus, Toujeo, Basaglar, Levemir и Tresiba.
  • Исследование не рекомендуется в тот же день после инъекции инсулина средней продолжительности (НПХ) и / или длительного действия
• Для инсулина быстрого и короткого действия: съешьте обычный завтрак до раннего утра (около 7.00) и введите нормальное количество инсулина.Не употребляйте больше пищи или жидкости, кроме предписанного количества воды.
• Пациенты, получающие непрерывную инфузию инсулина
  • Исследование следует назначить на раннее утро.
  • Инсулиновую помпу следует выключить как минимум за 4 ч до приема.
  • После исследования можно позавтракать и перейти на непрерывную инфузию инсулина.

Для сканирования с использованием изображений 18-F NaF, F-18 бета-амилоида (18F-фторбетапир, 18F-флотеметамол, 18F-флорбетабен):

• Пейте воду, желательно 32-64 унции.2 часа до приема.
• Никакой другой подготовки не требуется.

Для сканирования с использованием 18-F флуцикловина:

• Не ешьте и не пейте в течение как минимум 4 часов (кроме небольшого количества воды для приема лекарств) до прибытия на сканирование.
• Никакой другой подготовки не требуется.

Для сканирования с использованием Ga-68 с датой:

• Проконсультируйтесь с врачом, если вы принимаете октреотид.
• Пейте воду, желательно 32-64 унции. 2 часа до приема.
• Никакой другой подготовки не требуется.

Что будет во время теста?

Перед тем, как пройти ПЭТ-сканирование, вам сделают инъекцию радиоактивного индикатора, который ваш организм легко поглотит и устранит. Вы будете ждать в комнате для осмотра в течение часа, чтобы позволить радиоактивному индикатору распространиться по вашему телу. Вы будете лежать на столе, который медленно скользит через сканер — большое устройство в форме кольца.ПЭТ-сканер обнаружит индикатор и создаст цветное изображение химической функции вашего тела. Сканирование ПЭТ обычно занимает около получаса. (Сердечные случаи часто занимают больше времени.)

Есть ли риски?

Врачи использовали методы ядерной медицины для диагностики заболеваний более пяти десятилетий, и нет никаких известных долгосрочных побочных эффектов этих процедур. Дозы радиоактивного индикатора, используемые при ПЭТ-сканировании, невелики, поэтому ваше радиационное воздействие очень низкое по сравнению с потенциальными преимуществами.

После теста

Большинство людей могут вернуться к своей обычной деятельности сразу после ПЭТ.

No related posts.
